Trenes en Azpeitia a partir del sábado 6

La Temporada 2020 de Trenes Históricos del Museo Vasco del Ferrocarril comenzará el sábado 6 de junio, dos meses más tarde de lo previsto, a consecuencia del estado de alarma generado por la Covid19. En el proceso de adaptación de sus diversos servicios a las medidas puestas en marcha durante la situación generada por el coronavirus, Euskotren reabrirá las instalaciones del Museo de Azpeitia (Gipuzkoa), este martes, día 2, a partir de las 10.00 horas.

Desde 1998, el Museo Vasco del Ferrocarril de Euskotren gestiona la explotación del Tren de Vapor del Valle del Urola, entre las instalaciones ferrooviarias de Azpeitia y Lasao. Dicho servicio constituye el único caso de ferrocarril turístico en la península ibérica operado mediante locomotora vapor-de carbón. Y es prestado con la ayuda voluntaria, y plenamente altruista, de las personas integrantes de la Asociación de Amigos del Museo Vasco del Ferrocarril (BML).

Con el fin de garantizar la seguridad de las personas visitantes y trabajadoras del Museo Vasco del Ferrocarril de Azpeitia, y el mantenimiento del distanciamiento físico necesario ante la situación provocada por la Covid-19, se han establecido las siguientes medidas activas y pasivas: mamparas de protección y dispensadores de hidrogel desinfectante en la recepción; creación de un circuito con itinerario completamente circular, para evitar que los visitantes tengan que retroceder y puedan cruzarse con quienes les preceden, mediante marcación de flechas indicadoras en el suelo del camino a seguir; cierre de aquellas salas expositivas de aforo reducido, en las que no es posible garantizar la distancia social adecuada: colecciones de uniformes y cronometría ferroviaria; refuerzo de la limpieza de las instalaciones, con especial incidencia en los elementos que pueden ser manipulados por las personas visitantes y trabajadoras del Museo. Como en cualquier otro recinto público, el uso de mascarillas para acceder a las instalaciones es obligatorio.

En una primera fase, y a la espera de la evolución de la situación sanitaria, quedarán suspendidas las visitas guiadas y las exhibiciones del taller mecánico y del tranvía histórico. El aforo de los Trenes Históricos (además del servicio de trenes de vapor, se suelen prestar servicios especiales de tracción diésel) se reducirá al 50%, siendo obligatorio también el uso de la mascarilla. En el caso de que la afluencia de público así lo exija, se reforzaría el servicio con las circulaciones especiales que fuesen necesarias. También existe la posibilidad de alquilar Trenes Históricos. En este caso, también se establece un aforo limitado al 50%, es decir, un máximo de 75 personas por circulación, todas ellas portando mascarilla.

Mientras se mantenga la situación actual, que exige el cierre de salas y la suspensión de visitas guiadas o exhibiciones, el precio de entrada al Museo Vasco del Ferrocarril de Azpeitia se reduce de 3 a 2 euros. El precio del viaje en el Tren Histórico se mantiene en 6 euros y el del alquiler de este en 450 euros. El servicio regular de Trenes de Vapor, que se inicia el sábado 6 de junio, se efectuará en los siguientes horarios: los sábados, a las 12.30 y 18.00 horas; y los domingos y festivos (excepto lunes), a las 12.30 horas.

El Museo reabrirá sus instalaciones al público a partir del martes 2 de junio. De martes a viernes, el horario será de 10.00 horas a 13.30 horas y de 15.00 a 18.30 horas; los sábados, de 10.30 a 14.00 horas y de 16.00 a 19.30 horas; y domingos y festivos (excepto lunes), de 10.30 a 14.00 horas.

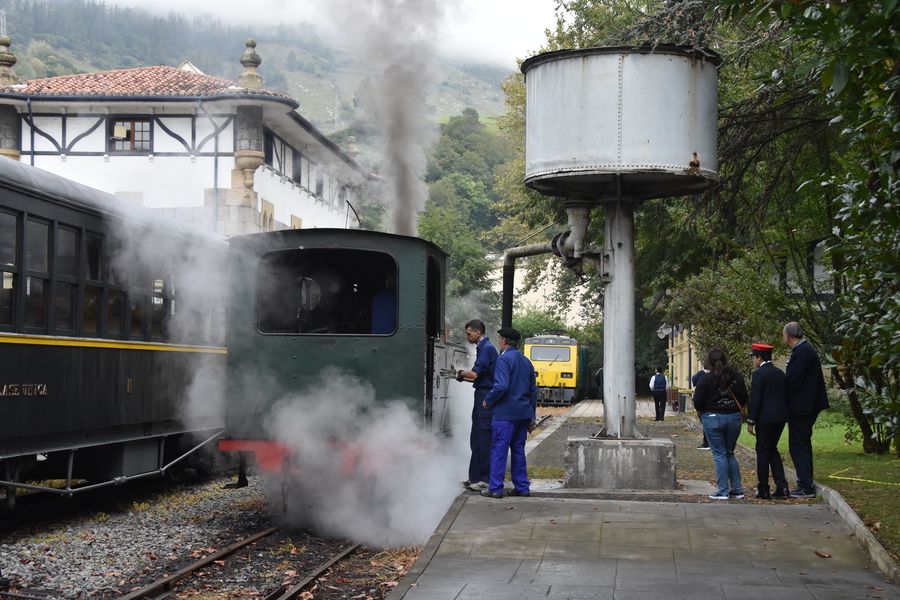

Azpeitia se ha convertido en un gran santuario del vapor. Desde hace 26 años se venera, como en pocos lugares, los trenes que se mueven y circulan por las vías gracias a la combustión del carbón. En estas dos décadas y media, el Museo del Feerocarril Vasco es por carta de naturaleza uno de los mejores, y escasos, templos dedicados al ferrocarril del siglo XIX. O al menos al concepto que aún tenemos de esa época de nuestra historia: vehículos que se mueven por las vías gracias a la acción del vapor de agua.

El parque del Museo Vasco del Ferrocarril dispone de una de las mejores colecciones ferroviarias de Europa, integrada por más de 75 vehículos de todo tipo: desde locomotoras de vapor, tranvías, trolebuses, automotores y vagones de todas las clases hasta un camión de bomberos. El centro incluye una exposición sobre la máquina herramienta, a través del antiguo taller mecánico del Ferrocarril del Urola, que se conserva tal como fue instalado en 1925. Un antiguo motor eléctrico hacer funcionar sus 16 máquinas a través de un complejo sistema de poleas, correas y embarrados.

Una de las rarezas más llamativas, y casi desconocida en otras instalaciones similares, es la grúa de vapor Grafton. Apropiada para vías de ancho ibérico, fue construida en 1920 por la compañía británica Bedford para la empresa Babcock Wilcox, sita en Sestao. Es la única en su género que funciona en España. También posee la unidad eléctrica más antigua en estado de marcha, la locomotora SEFT 101, fabricada en 1925 por AEG de Berlín para el Ferrocarril de San Sebastián a la Frontera Francesa (el popular Topo).

De todo el material móvil del museo, destaca la locomotora de vapor Espinal, construida en 1887 en Newcastle (Reino Unido) por la compañía de Robert Stephenson, hijo de George Stephenson, que ganó el concurso de 1829 que pondría en marcha los servicios de la línea de transporte de pasajeros de Liverpool a Manchester. Esta máquina es, en la actualidad, la más antigua en funcionamiento de las construidas por los Stephenson, así como la locomotora de vapor más antigua en servicio de España. A la Espinal se unen Aurrera (130-T construida en Reinmo Unido en 1898 por Nasmith Wilson para el Ferrocarril de Elgoibar a San Sebastián); Euzkadi (uno de los modelos más representativos de la vía del norte peninsular, construidas para los Ferrocarriles Vascongados por la firma alemana Krauss de Munich entre 1914 y 1921 y que acabaron en el Ponferrada-Villablino, que las retiró en 1989); Portugal (CP E205, 1230-T, fabricada por Henschel para los Caminhos de Ferro de Portugal); y ‘Zugaztieta’ (030-T de 1888 de Sharp Steward de Gran Bretaña, para el Ferrocarril de Amorebieta a Gernika). Todas ellas, auténticas joyas del vapor.

Un proyecto navarro para el Museo de Delicias

El estudio de arquitectura navarro GVG ha obtenido el primer premio en el concurso de proyectos para la rehabilitación de la estación de Madrid-Delicias, sede del Museo del Ferrocarril de Madrid. El concurso ha sido promovido por el Ministerio de Transportes, Movilidad y Agenda Urbana (Mitma) en coordinación con Adif y la Fundación de los Ferrocarriles Españoles. El Mitma contratará el pan director, la redacción del proyecto y la dirección facultativa de las obras con cargo a los créditos del Programa de Rehabilitación Arquitectónica, y se aportarán 1.272.851,33 euros.

La propuesta ganadora, “1878-1880”, es obra del Estudio de Arquitectura GVG, que forman los arquitectos Daniel Galar Irure, Josecho Vélez Ballesteros y Javier Gil Ayesa, quienes proponen recuperar el espíritu originario de la estación entendida como un complejo de edificaciones, infraestructuras y actividad, así como potenciar sus capacidades urbanísticas y sociales. “El Jurado valora el planteamiento respetuoso con el edificio en los aspectos espaciales, constructivos y de funcionamiento existentes, singularizando la intervención con elementos que no rompen las cualidades arquitectónicas del mismo, y dando como resultado una solución sintética, clara y ordenada”. El equipo ganador será el encargado de elaborar el proyecto de ejecución y asimismo de asumir la dirección facultativa de las obras. La estimación económica de las obras de renovación y ampliación del museo asciende a 14,5 millones de euros, que contará con financiación del Ministerio a través del Programa del 1,5% Cultural.

La resolución del concurso coincide con el 140º aniversario de la estación, inaugurada el 30 de marzo de 1880. En la convocatoria han participado trece equipos de arquitectos. La valoración ha corrido a cargo de los miembros del jurado nombrados a propuesta de Adif, la Fundación de los Ferrocarriles Españoles, el Colegio de Arquitectos de Madrid, el Ayuntamiento de Madrid, el Ministerio de Cultura y el propio Ministerio de Transportes, Movilidad y Agenda Urbana. Entre sus miembros se encuentran figuras relevantes de mundo de la arquitectura, como Víctor López Cotelo e Iñaki Ábalos Vázquez.

El conjunto de la propuesta se divide en fases. Tras el traslado de la Biblioteca y el Archivo, se iniciará el acondicionamiento museístico del antiguo edificio de viajeros de la estación, con rehabilitación de cubiertas, estructura y fachadas, la transformación del vestíbulo, y un nuevo acceso y obras de urbanización exterior. En la siguiente fase se acometerá la restauración y consolidación estructural y constructiva de la marquesina de la nave Central y los acondicionamientos museísticos que exigieran el traslado o la protección de los vehículos históricos expuestos, la rehabilitación de cubrición, estructura principal de cubierta y fachadas y trabajos de urbanización exterior en la fachadas norte y sur. Las últimas etapas se destinan a la restauración de las fachadas interiores y exteriores y de las cubiertas de los cuerpos laterales del edificio de viajeros, para terminar con el acondicionamiento de la zona reservada a usos complementarios al museo.

El proyecto tiene una vertiente de regeneración urbana en el entorno de la estación, que se concreta en la creación de un bulevar transitable en las vías de acceso, despejadas de vehículos y la creación de nuevas edificaciones para exposición, taller y almacenaje. “Esta actuación demuestra el compromiso del Gobierno en la protección y salvaguarda del Patrimonio Cultural Español”, sostiene en su convocatoria el Mitma

Este compromiso se materializa no solo a través del Programa de Rehabilitación del Patrimonio Arquitectónico, que consiste en la ejecución de obras relevantes de rehabilitación del patrimonio arquitectónico español y dotación de equipamientos públicos con los presupuestos propios del Ministerio; sino también a través del Programa del 1,5% Cultural, que constituye uno de los instrumentos de la Administración General del Estado para responder al mandato constitucional por el que los Poderes Públicos deben garantizar la conservación y promover el enriquecimiento del patrimonio histórico, cultural y artístico de los pueblos de España y de los bienes que lo integran.

En el marco del primero de los programas, Mitma ejerce como órgano de contratación, habiendo destinado en el ejercicio 2019 más de 21 millones de euros. En el ámbito del segundo, tras el establecimiento del nuevo procedimiento de concurrencia competitiva, en el VII Acuerdo de Colaboración entre los antiguos Ministerios de Fomento y de Educación, Cultura y Deportes, son ya cuatro las convocatorias de ayudas publicadas. La última de ellas, publicada en el BOE del 16/01/20, supondrá una aportación máxima por parte del Mitma de 61.000.000 euros, distribuidos entre 2020 (20,5 millones de euros) y 2021 (40,5 millones de euros).

La estación de Delicias de Madrid es uno de esos lugares donde el tiempo parece haberse parado. Inaugurada en 1880 por los reyes Alfonso XII y María Cristina, constituye uno de los ejemplos más significativos de la llamada ‘arquitectura del hierro’ del siglo XIX. Este edificio monumental es desde hace treinta y seis años la sede del Museo del Ferrocarril. En él se exhibe una de las colecciones de material histórico ferroviario más completas de Europa. Una selecto conjunto de máquinas, locomotoras y unidades recuerda de forma permanente el pasado férreo de este país que el tren ayudó a vertebrar y conjuntar.

Ubicada en el Paseo de las Delicias, fue la primera estación monumental de la capital de España; compartía raíles con las líneas de Madrid, Ciudad Real-Portugal y la de Madrid-Zaragoza-Alicante. Iniciada en 1879, se levantó en el tiempo récord de once meses, gracias al carácter puramente funcional del edificio. El componente fundamental es el hierro. Delicias, Norte (1882) y Atocha (1892) eran las estaciones más importantes del país. Cada una de ellas pertenecía a una compañía distinta; y sus terminales venían a ser su carta de presentación en la ciudad. Por ello cada compañía procuró dar a sus estaciones una imagen propia con la idea de mostrar su potencial económico y tecnológico. Era una exhibición de capital, firmas constructoras y técnicos franceses,

El autor del proyecto fue el ingeniero francés Émile Cachelièvre, que incorporó al edificio la última novedad que ofrecía por entonces la cubierta metálica que Henri de Dion había mostrado con éxito en la Exposición Universal de París de 1878. La armadura parisina llamada ‘De Dion’, compuesta por una serie de cuchillos armados que forman un todo con los propios pilares de sostén fijados en una cimentación hundida, tiene extraordinaria semejanza con la armadura de la estación de Delicias que, por primera vez, cubría una superficie de esta amplitud sin ningún tipo de tirantes, riostras ni contrafuertes. La eliminación de estos elementos, así como la solución dada al problema de la dilatación, habían sido las dos novedades más importantes respecto al sistema tradicional de Polonceau, e incluso a las soluciones apuntadas en las anteriores exposiciones universales de 1855 y 1867.

Delicias alberga el museo ferroviario desde hace treinta y seis años, aunque en realidad en 1967 ya se abrió en España una galería dedicada al ferrocarril en el Palacio de Fernán Núñez de la capital de España, actual sede de la Fundación de los Ferrocarriles Españoles. Distribuido en cuatro salas, albergaba maquetas, grabados y pequeños objetos relacionados con la historia y la explotación del ferrocarril. Allí permaneció hasta 1983, año en el que se trasladó a las viejas dependencias de la estación, que permitían, sobre todo, la exposición de trenes en la gran nave central. El museo ha alcanzado su máxima apogeo en su actual ubicación de Delicias, ya que el edificio en sí, y su característica marquesina, es uno de los principales atractivos. En la nave central de la estación se pueden ver más de treinta vehículos de material rodante de gran valor histórico, entre locomotoras de vapor, diésel, eléctricas, automotores y coches de viajeros.

Las piezas expuestas son tan solo una mínima parte de las existentes, que o bien se ubican en los alrededores, a la espera de su reparación, o se entregan a otras instituciones y asociaciones para ser restauradas. Con la restauración, es posible que se puedan contemplar algunos de los valiosos ejemplares del patrimonnio ferroviario español que se custodian aquí y en otros centros del país.

Joyas en custodia: Coche de Franco (SS 3)

Con la creación de Renfe (1941), el parque de locomotoras de vapor se refuerza. Mientras se completa la entrega de nuevo material que suministran los fabricantes nacionales (406 unidades), se inicia el plan de fuelización, al tiempo que se incorporan 221 locomotoras eléctricas, 219 diésel y 20 automotores TAF (auténtica innovación) y las cuatro pioneras unidades de Talgo (1950). También se incorporan los ferrobuses (1954), a los servicios de Cercanías y Regionales. Los parques del material remolcado, igualmente heterogéneos y envejecidos, también se modernizan progresivamente. Renfe aquiriere 496 coches metálicos y 190 de madera, así como 16.200 vagones de distintos tipos y se instala el equipo de freno automático en otros 18.500.

En estos primeros años de postguerra, el tren sigue siendo el mejor medio de transporte y el más rápido (…) para comunicar las ciudades del país, pese a que la red ferroviaria sufre graves carencias y diversos problemas derivados de los tres años del el conflicto bélico y el desgaste de las antiguas compañías ferroviarias. Si a ello unimos que aún no se dispone de un entramado de carreteras adecuado, no resulta sorprendente que las autoridades del régimen, con Franco a la cabeza, se vean obligados a recurrir al ferrocarril para sus desplazamientos. Sabida la fobia del dictador a los aviones (vistos los antecedentes quizá con Sanjurjo y Mola), y su poco entusiasmo por el tren, Renfe se inclina por rescatar algunos vehículos del parque de material remolcado que tienen los directivos de Norte y MZA, las dos grandes compañías españolas, para el uso especial del jefe del Estado.

La D.G.F.T. (Obras Públicas o el Estado) tiene tres coches propios para los viajes de altos directivos del Gobierno, numerados en Norte como D.G.F.T. Sfhv 1 (construido por la S.E.C.N. en 1929, Bogie tipo M Acero moldeado monobloc Commonwealth), D.G.F.T. Sfhv 2 (también de S.E.C.N. en 1923, Bogie tipo L, acero laminado) y D.G.F.T. Sfhv 3 (de Braine LC, 1907, Bogie L), según precisa Javer Fernández López, director del Museo del Ferrocarril de Asturias. El primero de los los coches aquí citados (Sfhv 1), el más moderno, pasa a matricularse en Renfe como Sffv 1 primero (Estado General del Material Móvil, 1947) para posteriormente aparecer como SS 3 en el inventario de 1969. El ‘break’ pasa una completa revisión general en 1953; en los siguientes años se utiliza profusamente. En 1956, cae en desuso y posteriormente queda apartado y abandonado (de hecho en el inventario de 1969 ya ni figura).

Tras el final de la guerra, Franco deja de utilizar los coches del Tren de la Jefatura del Estado (antes Tren Presidencial y antes Tren Real), vehículos bastante antiguos (de 1900 salvo el cocina, que es más moderno), y coomienza a usar un coche ‘break’ de la Dirección General de Ferrocarriles y Tranvías (Obras Públicas), también denominados genéricamente “coches salones del Estado”. Al parecer, el dictador elige los coches de Obras Públicas para sus desplazamientos, sobre todo, el SS 1 (ex Pullman Andaluces AAX 1105), el SS 2 (ex ZZ 1112) y el ya citado Sffv 1, renumerado como SS 3.

Aunque existe cierta controversia entre los especialistas, parece seguro que el coche donde viaja normalmente el dictador se corresponde con el SS 3. De hecho hay constancia documental (vídeo) de que en este vehículo, el dictador acude a Hendaya para entrevistarse con Hitler (1940). Este coche, junto algún que otro ‘break’ (‘Butacas’ de la serie Norte AAfhv 1001 a 102 de la SECN de 1931 y probablemente el Pullman de Andaluces AAX 1105 ) parten de Madrid con la ‘ Montaña 241-4600’ de la Compañía de los Caminos de Hierro del Norte de España, hasta Alsasua. Ahí cambia de tracción y la releva la eléctrica 7209. Las imágenes existentes llegan a confundir a los expertos a la hora de distinguir los coches; algunos aseguran que se trata del Sfhv 2, pero Javier Fernández lo descarta, basado en investigaciones realizadas en documentos del Ministerio de Cultura. Sin saber a ciencia cierta lo que pasa con este coche, apunta a su posible desguace y al uso de algunos de sus elementos en el SS 3 (anterior Sffv 1).

El SS 3, de carrocería metálica y la puerta de acceso en mitado del coche, está decorado en azul mahón, con techo en gris y diversos ribetes dorados en ventanas y fileteado blanco. Sale de los talleres del Nervión de la Sociedad Española de Constrrución Naval, y se pone al servicio de Alfonso XIII y su familia. Cuando el rey abandona el pasís (1931), se dispone para el traslado del personal de Norte, en especial de sus altos cargos, una práctica habitual enlas compañías ferroviarias que habilitan vehículos de lujo para la inspección de las vías y los viajes de su directivos. Tras su asignación al jefe del Estado, se pinta con el típico color verde oliva unificado de Renfe con franjas amarillas.

Incompresiblemente, Renfe decide subastarlo en 1974; acaba en una finca de Ciudad Real, propiedad de un terrateniente de la zona muy aficionado a las antigüedades, Vicente de Gregori. Cuando se pregunta a los responsabbles del patrimonio ferroviario los motivos de su venta, estos se escudan en la inercia burocrática; los vehículos apartados por vejez o cualquier otra circunstancia se venden en pública subasta. Durante años sirve de refugio a quienes participan en largas jornadas cinegéticas en Navacalballo; muchos de los que se sientan en sus salones ni tan siquiera se interesan por el origen del vehículo que aún conserva el el escudo franquista con el yugo y las flechas, en un lado, y el emplema del Ministerio de Obras públicas, en el otro.

Cuando el empresario se cansa del juguete, decide ofrecerlo a Renfe que, carente de dinero, paga el material con chatarra (150 toneladas de piezas metálicas valoradas en dos millones de pesetas,….). Aún es posible incorporarlo a un museo. Separado en dos piezas (caja y bogies), se traslda a Valdepeñas y de allí a Soria, donde un equipo de ebanistas y carpinteros se ocupa con mimo de su restauración. Pese a su destartalado aspecto, el deterioro es más aparente que real. La rehabilitación es más que posible.

El interior, de 20 metros de largo por 3 de ancho, mantienn la división original de seis habitáculos: un lavabo con retrete, tres dormitorios (el principal dispone de otro servicio), un salón comedor y una pequeña cocina. En las paredes del compartimento, aún se aprecian varias láminas de marquetería, cuidadosamente trabajadas en maderas de distintos tonos, representando sendos jarrones con flores. Un lavabo, con un espejo cuadrado, sin marco ni ningún detalle especial, completa el mobiliario, en el que se incluye una cama estrecha, de latón forjado, bajo la cual, sujetas al suelo, asoman tres gruesas cañerías de agua caliente. No hay camas en los otros dos dormitorios, sino cuatro literas abatibles. El resto (mesas, sillas, armarios…) se encuentra en una de las naves de la estación, entre pilas de tablones y herramientas. La grifería, las gruesas cañerías de plomo, los conmutadores de la luz, los portaequipajes de red, las chapas desgarradas de maderas nobles que recubren el sólido armazón del coche permanecen en su sitio; pero el tiempo que pasa sin ciudados se hace evidente en estas piezas.

El SS 3 conserva también las tres mesillas de noche y los posapiés, provistos de gruesos cojines tapizados adornados con grandes borlas de flecos en sus esquinas. Y el resto del mobiliario se conserva en bastante buen estado: una mesa rectangular, un sofá, seis sillones, un aparador y un espejo cuadrado. Seis pequeños escudos, de los ocho que adornan el salón comedor, también se resguardan en las oficinas de la nave de carpintería. Están hechos de escayola policromada sobre soporte de madera. Uno de ellos representa el escudo de la villa de Bilbao, rodeado por la inscripción “MNML” (“My noble y muy leal”- e “Invicta Villa Bilbao”). Otro parece representar la figura de Fernando III ‘el Santo’ en la que se ve al monarca sentado, con los símbolos del poder real en sus manos, y flanqueado por dos obispos con sus báculos; y todo ello enmarcado con las letras “NO DO” -acróstico de “no manejado”- (el lema heráldico del Rey).

Todo el coche está recubierto con planchas de maderas nobles, entre las que parecen apreciarse, debajo de la capa de polvo y barnices cuarteados, maderas de raíz y de caoba. Cuenta, además, con un generador que debe proporcionar su propia energía eléctrica. Todo ello conduce a mostrar un gran optimismo sobre su pronta recuperación. “Nuestros carpinteros están perfectamente preparados para devolver al vagón (sic) y al mobiliario su estado original. En marzo, espero, podrá quedar expuesto en el Museo Nacional del Ferrocarril“, declara a la Prensa uno de los responsabes de estas tareas. Ese marzo que se cita se enmarca ¡en 1995! ¿Qué sucede para que no se complete la tarea en tres lustros?

La crisis, apuntan, impide llevar a cabo esta operación. Casi quince años pasan ya desde la última vez que alguien toca el SS 3. Trasladado 30 kilómetros más al sur, de Soria a a Almazán, se pone a cubierto y se inicia otra rehabilitación que tampoco concluye por motivos económicos. La escuela taller de esta localidad no tiene prespuesto. La Fundación de Ferrocarriless Españoles tampoco dispone de fondos e incluso no cree prioritaria su restauración. Mientras, el tiempo, enemigo acérrimo, no pasa en balde. Ciertamente, sin dinero poco o nada se puede hacer. Otra cosa es que haya interés para recuperarlo. ¿Acaso lo hay?

(Fuentes. Carlos Baranguá, en “Los coches perdidos de Renfe”, Artículos periodísticos, El País. Javier Fernández López, en foros ferroviarios. Vía Libre)

Joyas en custodia: la ‘inglesa’ 7722

El interés de los ingenieros de Renfe por electrificar la red ferroviaria es evidente desde la mitad de la década de los 50. De hecho en quince años (1954 a 1968) se electrifican unos 2.500 kilómetros (3.000 voltios) y se hace posible viajar con tracción eléctrica desde Madrid a Hendaya, Bilbao, Sanntander, Gijón y Monforte por el Norte; y hasta Córdoba por el Sur; y desde Barcelona a Cerbere, La Tour de Carol y Mora la Nova.

Evidentemente se hace preciso adquirir gran número de locomotoras y unidades de tren. La gran demanda de máquinas no puede ser atendida por la industria española, por lo que Renfe se ve obligada a recurrir a fabricantes extranjeros, lo que origina la coexistencia de tres series con características muy similares: las 7600 de Alsthom (276 con la numeración UIC), las inglessas 7700 (277) y 7800 de Westinghouse (278). Todas ellas tienen seis motores totalmente suspendidos que pueden formar tres combinaciones (S, SP y P); rodamientos de fricción (salvo las primeras 20 de la serie 277); freno neumático del tren de vacío y de aire comprimido el de la locomotora, sincronizados automáticamente; seis ejes motores accionados individualmente; una potecia continua de 2.200 Kw (3.000 CV); y un peso de 120 toneladas.

El diseño de las locomotoras 277 y 278 es mucho más clásico que el de la 276. La primera, conocida como ‘inglesas’ oor su origen, se construye íntegramente en Gran Bretaña, por English Electric y Vulcan Fooundry. Son locomotoras Co Co, que entran en servicio entre 1952 y 1959, y que tienen un aspecto exterior muy llamativo, con dos grandes capots que recuerdan a las aerodinámicas diésel-eléctricas de esa época. La entrega paulatina de las 75 locomotoras de esta serie se lleva a cabo a lo largo de una década. En 1952 se reciben las diez primeras; en 1953 de la 7711 a la 7730; en 1954 de la de la 773l ala 7744; en 1955 las comprendidas entre la 7745 y la 7758; en 1956 las dos siguientes; en 1958 las comprendidas entre la 776l y la 7772; y en 1959 las tres últimas. Renfe incorpora su imagen como símbolo de modernidad junto con el TAF. Pero su figura queda indefectiblemente unida a los servicios del Pajares y al ferrocarril en Asturias.

Las ‘inglesas’ desembarcan en el puerto gijonés de El Musel, y quedan asignadas a los depósitos de León y Oviedo, donde tienen sus bases principales, aunque acuden a Monforte de Lemos, Venta de Baños (el tramo a León y el Palencia-Alar se electrifica en 1965), Medina del Campo, e incluso Ávila, Alcázar de San Juan y Madrid, cuando la electrificación a 3.000 V llega más hacia el sur y las 7400 y las 7500 quedan en desuso. Las 7700 también van más allá de Santa Cruz de Mudela en la década de los sesenta; las dos últimas de la serie se adscriben durante cuatro años al depósito de Córdoba y, durante los años setenta, y por un breve período de tiempo, la 7765 y la 7767, al depósito de Sevilla. Las 7701 a 7712 se asignans temporalmente a Santander, cuando se acomete la electrificación de la línea.

Las ‘inglesas’ sustituyen en León a las locomotoras de tracción vapor que llegan desde Ávila y arrsstran expresos y Correos hasta Gijón, así como los transversales de Galicia a Cataluña. En los años 70, con la llegada de las 269, únicamente se hacen cargo del semidirecto Gijón-León-Gijón y de los mercancías. En la década siguiente son desplazadas de los escasos servicios importantes que mantienen por la llegada de las potentes máquinas de la serie 251.

Las 7700 comienzan a ser desguazadas en 1987; estacionadas en su mayoría en Ujo (Asturias), van perdiendo equipos utilizables o valiosos, como el tren-tierra o el Asfa, y viajaban a Torneros (León) y Arrigorriaga (Bizkaia) para su destrucción. Otras unidades esperan su final en Ponferrada. En 1993 quedan aún operativas en el depósito leonés ocho ‘inglesas’: 7711, 7714, 7719, 7720, 7723, 7741, 7747 y 7754. El último servicio comercial tiene lugar en 1994.

Por suerte, hay diversas ‘inglesas’ preservadas. La 7706 permanece a mediados de los 90 en Madrid-Atocha, donde se ocupa de maniobras, prueba enganches y remolca de vez en cuando el Tren de la Fresa. Esta locomotora se traslada finalmente al museo de Monforte de Lemos (Lugo), “donde parece que ha sido parcialmente canibalizada en favor de la 7722”, dice Angel Ribera en su blog, uno de las grandes referentes del material motor del ferrocarril español. La 7702 está a cargo de la Azaft en Zaragoza desde finales de 1990; hasta 2007 arrastra diversos trenes especiales y conmemorativos. La ‘inglesa’ permanece en muy buen estado en una nave de Casetas, al cuidado de los asociados de la Azaft. Tras permanecer muchos años en la estación de Gijón, la 7747 se traslada al Museo del Ferrocarril de Asturias, donde espera su restauración. Y aún hay una más, la 7766 que custodia la Asociación Leonesa de Amigos del Ferrocarril (Alaf).

Quizá la ‘inglesa’ más conocida se localiza en el Museo del Ferrocarril de Galicia, en la localidad lucense de Monforte de Lemos, que se custodia en las dependencias del antiguo taller de tracción y la instalación del depósito de locomotoras. Además de sus joyas móviles (Mikado 141F 2111, Alco 1812, ‘yeyé’ 10806 y la inglesa 7722) conserva la rotonda ferroviaria de mayores dimensiones que hay en España, declarada como “edificio destacado del patrimonio industrial europeo”. En este museo, repleto de piezas ferroviarias de distintas épocas, se encuentra la mayor colección de coches de viajeros históricos de España.

En el taller de Monforte, la eléctrica 7722 se remoza y restaura (canibaliza piezas de la 7706, como se ha señalado). La máaquina causa baja oficial en noviembre de 1992, se recibe en en estado precario, pero en poco tiempo recupera su antiguo esplendor y sale de nuevo a las vías para arrastrar trenes conmeorativos. Con esta ‘inglesa’, Monforte dispone de una locomotora de cada tipo de tracción en en estado de marcha.

Monforte de Lemos es un nudo de primera magnitud durante gran parte del siglo XX. La situación estratégica de la capital de Lemos, cabecera de una amplia comarca, se entiende porque a través de ella llega el tren a Galicia desde tierras castellanas. Monforte crece con el ferrocarril: en su depósito de locomotoras, en 1950 trabajaban 668 ferroviarios entre maquinistas, fogoneros, personal de talleres y administrativos. Los trabajos de restauración los realizan prsonal seleccionado para integrar talleres de empleo, auspiciados por la Xunta de Galicia. Orientados por expertos ferroviarios, su trabajo resulta muy satisfactorio, ya que consiguen la puesta en marcha de locomotoras como la ‘Mikado’ 141F2111, la Alco 1812 y nuestra particullar ‘inglesa’ 7722.

(Justo Arenillas Melendo, en “La tracción en los ferrocarriles españoles”. Angel Ribera, en Trenes y Tiempos. Vía Libre. en “Las inglesas de Renfe”)

Joyas en custodia, ‘la Mataró’ (réplica)

El 28 de octubre de 1848, Barcelona y Mataró entran en la historia del ferrocarril. «La mañana amaneció radiante, con cielo despejado y el mar en calma», según el relato de los cronistas de la época. Media Barcelona se da cita en el Portal de Don Carlos para saludar la partida del primer ferrocarril peninsular con la locomotora bautizada ‘La Mataró’ como protagonista. La prueba resulta un completo éxito. Novecientas personas, repartidas en 25 coches, recorren los 28 kilómetros que separan la capital catalana de la localidad del Maresme. El viaje sólo dura 35 minutos. Todo un récord. La gente recibe el tren entusiasmada. A su paso, la multitud irrumpe en prolongados aplausos y vítores, a los que la ‘Mataró’ responde con el resoplido de su silbato. Un día después del viaje inaugural, 4.000 personas toman ‘al asalto’ el nuevo medio de transporte.

Veinte días antes se verifican las pruebas en vía, que se repiten al día siguiente con la asitencia de los ingenieros del Gobierno. Los constructores de la línea, la Compañía inglesa Mackenzie y Brassey, comunican a princpios de septiembre que la vía está concluida y el ferrocarril en disposición de funcionar. La línea tiene las siguientes estaciones: Barcelona, Mongat, Masnou, Premiá y Vilasur. Destacan el túnel de Mongat y el puente de madera sobre el río Besós. El sueño y esfuerzo de Miguel Biada y otros catalanes emprendedores se ve por fin cumplido, aunque su principal impulsor no tiene la suerte de ver coronados su proyecto ya que fallece siete meses antes de la inauguración.

Para la explotación ferroviaria se encargan cuatro locomotoras, dos coches salón, treinta coches de primera clase, treinta coches de segunda, dieciséis coches de tercera, cuatro furgones, catorce vagones y dos trucks (bastidores o plataformas para el transporte de carruajes), precisa Alfred Puig. Los coches, furgones y vagones son suministrados por la casa Wright & Sons de Londres. Las cuatro locomotoras (‘Barcelona’, ‘Cataluña’, ‘Besós’ y ‘Mataró’), con sus ténderes, son suministradas por la casa Jones and Potts de Newton-le-Willows (Inglaterra). Estas son de un modelo diseñado por el escocés Alexander Allan, jefe de Obra en la fábrica de Crewe de la Grand Junction Railway (Escocia).

Uno de los primeros cometidos del director ingeniero técnico es el de establecer un plan de reparación de las locomotoras que, después de más de medio año de funcionamiento, ya acusan desgastes y desajustes, a pesar de haber estado conducidas, y mantenidas, por maquinistas experimentados provenientes de Gran Bretaña. Una de las locomotoras que precisa de una mayor reparación es ‘la Mataró’ que sufre un desajuste en la placa tubular delantera. Para subsanar las deficiencias de la máquina, la casa constructora de las locomotoras, envía elementos para su reparación. En 1850, se constata que ‘la Mataró’ está ya parada y sus gemelas presentan deficiencias con reparaciones difíciles, lo que hace aconsejable adquirir nuevas máquinas. La primera unidad se construye con piezas enviadas desde Gran Bretaña y se bautiza como ‘Primera Española‘. Algo más tarde entra en servicio otra pieza llamada ‘Arenys‘; mientras, las locomotoras originales entran y salen de los talleres para solventar las deficiencias en su circulación.

‘La Mataró’, como las otras cinco máquinas, es una locomotora de vapor saturado 1-1-1 con ténder, del tipo Crewe, topónimo de la ciudad inglesa donde se desarrolla esta tecnología de origen inglés. El Tipo Crewe se desarrolla en 1843, bajo la dirección del ingeniero Joseph Locke, como una necesidad para mejorar las locomotoras Patentee, que presentan elevados gastos de mantenimiento por su fragilidad. El mismo problema que surge en 1837 en Cuba (entonces provincia española), con las locomotoras Tipo Planet, que se devuelven a Europa y se sustituyen por piezas americanas más robustas.

La locomotora ‘Mataró’ se sitúa sobre un pedestal con motivo de la visita del rey Alfonso XII a la Exposición Catalana de 1877. La historiografía no despeja las dudas sobre su destino posterior, pero las últimas investigaciones realizadas por el estudioso Xavier Nubiola acalaran algunas dudas. Parece que después de participar en el certamen no desaparece misteriosamente, como se había venido diciendo. Todo apunta a que la máquina permanecería activa dentro de los talleres del Clot, para realizar maniobras o como generador de vapor hasta el final del siglo XIX e incluso para motorizar una dinamo destinada a proveer de alumbrado eléctrico la estación de Barcelona de la antigua compañía Barcelona-Granollers. “Consérvase en las cocheras que la compañía de Tarragona á Barcelona y Francia (TBF) posee en los talleres que tiene establecidos en el Clot, la antigua locomotora”.

“(…) Allí existe cual si fuera un monumento simbolizador de un hecho glorioso, esperando, quizá, que alguien la saque de su modesto y casi ignorado retiro…”. La Illustración Hispano-Americana la sitúa así en un reportaje publicado en 1891. “Sólo se guarda y se venera como reliquia la primera locomotora ‘Mataró’ (todo en mayúsculas), la única que hoy celebra con justicia las bodas de oro (igualmente en mayúsculas)”, destaca siete años después el Diari de Mataró. De las piezas de la serie inicial, no hay ni rastro cuando la linea TBF queda en manos de MZA (1898). En distintas publicaciones posteriores, se apunta algún detalle sobre esta máquina; lo cierto es que en 1947, su paradero acaba por perderse del todo; de ahí que se decida su reconstrucción, para conmemorar el centenario de la puesta en servico de la primera línea peninsular.

Con motivo de este centenario celebrado en 1948, se organiza en Barcelona un exposición de material ferroviario de diversas épocas. Renfe encargar una reproducción de esta locomotora a la Maquinista Terrestre y Marítima. A pesar de la existencia de los planos, que se conservan en la Escuela de Ingenieros Industriales de Barcelona, la reproducción difiere en algunos aspectos del modelo original. Quizás el más llamativo sea que las ruedas motrices se realizan de 1,750 metros de diámetro, en lugar de los 1,880 originales, posiblemente porque la Maquinista tenía ejes de este tamaño estandarizado, y no se justifica la creación de nuevas ruedas para la producción de tan sólo un eje. Este diámetro de rueda de 1,750 metros se usa en las locomotoras para trenes expresos: Montañas ex-MZA 1700, 1800, 2700 y ex-Norte 4600.

La Comisión Oficial del Primer Centenario del Ferrocarril de España, dependiente del Ministerio de Obras Públicas, encargada de organizar los actos para conmemorar el acontecimiento, decide además hacer una película basada en el marqués de Salamanca -José María de Salamanca y Mayol- y el ferrocarril Madrid a Aranjuez para intentar modificar mediáticamente la realidad. Sin embargo, se impone la cordura, la fidelidad a la historia y el verdadero protagonismo vuelve a ser catalán. El jueves 28, a las 10.00 horas parte de la Exposición, entre innumerable público que exterioriza constantemente su entusiasmo, el Tren del Centenario, cuyos viajeros van vestidos a la usanza de la época; a las 11.00 horas sale de la estación de Francia el primer tren eléctrico que circula entre Barcelona y Mataró; durante el trayecto, cientos de miles de personas limitan materialmente el espacio de las vías para contemplar, primero el paso del Tren del Centenario, y después, el primer eléctrico que, a los cien años, circula entre Barcelona y Mataró. En esta última localidad, un gentío imponente dificulta el descenso del tren y hace casi hizo imposible la ceremonia de la bendición de las instalaciones, que en un altar levantado bajo la marquesina de estación, preside el obispo de Barcelona, Gregorio Modrego Casaus.

El régimen franquista no permite que los mataroneses protagonicen los actos y, ante las quejas de las autoridades locales, el gobernador civil destituye al alcalde, Joaquim Boter de Palau, el 30 de septiembre de 1948. De esta forma, el 28 de octubre de 1948, se celebra el centenario sin más protestas, con gran corrección a nivel local de las autoridades centrales, pero sin la proyección nacional que se espera desde la ciudad de Mataró, según consta en la web del Cercle Històric Miquel Biada, entidad que recuerda la figura del impulsor del primer ferrocarril peninsular. (…curiosamente el desencuentro también es hoy el clima de la vida catalana).

Para construir una nueva ‘Mataró’ se recurre a los planos originales. Esta reproducción, llevada a cabo por La Maquinista Terrestre y Marítima de Barcelona, difiere en algunos detalles de la original. Falta la segunda válvula de seguridad sobre el lomo de a caldera, que tampoco figura en dichos planos, pero que se aprecia en el grabado de la primitiva y que seguramente existe de origen pues en la época de su construcción es preceptivo prever una segunda válvula de seguridad precintada y fuera del alcance de la mano del maquinista. La otra válvula sobre el domo tiene una tuerca de regulación para que se abra antes que la anterior; y el tubo que envuelve el resorte está graduado como en una báscula, por lo que sirve para indicar la presión de la caldera, ya que Bourdon aún no ha inventado los manómetros. Otra diferencia se produce con la instalación de inyectores, para mayor comodidad y seguridad de funcionamiento, y una prensa central de engrase, dos anacronismos evidentes. Tampoco los coches que componen el citado convoy resultan ahora corresponder a su diseño real de la época.

Tras las celebraciones del centenario, el tren circula por otras líneas bajo el nombre de ‘Tren Romántico’ y ‘Tren de la Fresa’. Durante sus primeros veinte años visita multitud de poblaciones, tanto con trenes especiales o con exposiciones, en muchos casos según se van produciendo los centenarios de las líneas españolas: Madrid-Aranjuez (1951), Pobla de Segur (1951), Tarragona (1954), Bilbao (1962 ?), Palencia-León (1963), Venta de Baños (1963, etc. etc. Durante los años setenta, el tren pasa por una etapa de ostracismo y permanece con la ‘nueva Mataró’ averiada, aunque aparecen esporádicamente de manera estática en exposiciones.

La pieza de la Maquinista se repara para el centenario de la línea Reus-Tarragona (1981) y participa en otras efemérides como Oviedo-Trubia (1983), Monforte (1983), Rampa de Pajares (1984), la exposición ‘La Forma de la Velocidad’ (1988), en Sevilla… Para permanecer nuevamente unos años en el olvido. La máquina del centenario se recupera de nuevo en 1998, en la celebración de los 150 años de la exposición de Barcelona-Estación de Francia; y a finales de la década pasa a los talleres de Lleida de la Asociación para la Recuperación de Material Ferroviario (Armf), donde se vuelve a reparar para servir como atracción en varias celebraciones en Cataluña.

Mediante una campaña de mecenazgo popular, ‘la Mataró’ repara el autoclave y cambial techo del hogar, lo que permite recuperar una parte significativa de la caldera y evitar el progresivo deterioro causado por la corrosión que se produce por el óxido existente. Las operaciones de esta fase inicial se desarrollan antes de acabar el 2013. En una segunda fase, se contempla el cambio de tubos de la caldera, una revisión general y las pruebas de presión obligatorias según la legislación vigente. Esta intervención se completa en el trimestre del 2014, lo que permite en mayo la circulación de la máquina de Lleida hasta Vilanova i la Geltrú y su encendido periódico en las las instalaciones del museo a partir de junio, así como su funcionamiento en próximas conmemoraciones.

Los organizadores de esta iniciativa de mecenazgo recuerdan que las primeras líneas nacen en el siglo XIX gracias al empuje del tejido empresarial y al compromiso de la sociedad civil con el progreso del territorio. En esas mismas coordenadas, retoman el mismo espíritu emprendedor y creativo en la sociedad del siglo XXI, a la que le piden ayuda necesaria para salvaguardar un patrimonio único. ‘La Mataró’ se enciene todos los primeros domingos de mes para para disfrute de los visintantes, que rinden culto a una pieza clave de nuestra historia contemporánea. La puesta en marcha de esta pieza supone tres horas de trabajo: encender el fuego, quemar la leña, introducir el carbón, esperar a que se calienten los seis metros cúbicos de agua y esperar a que el vapor mueva la máquina. Sin duda alguna, es el principal atractivo del Museo del Ferrocarril de Vilanova, abierto desde 1990.

El museo custodia, expone y difunde el valor de los bienes representativos de la acción del hombre relacionados con el mundo del tren, a fin de aumentar su conocimiento, promocionar su utilización y favorecer la cultura y el deleite. Sin ninguna duda, del catálogo del patrimonio industrial en Cataluña, esta máquina es una auténtica joya, dada su significación histórica como símbolo del progreso y de la revolución industrial en nuestro país. La locomotora de vapor tipo 1-1-1 Patentée que cubre el primer recorrido ferroviario en 1848 es un legado patrimonial único.

(Fuentes. Jesús Moreno, en “Prehistoria del ferrocarril”. Carlos Guasch, en “El ferrocarril de Mataró: un escenario experimental”. Gustavo Reder, en ·Las locomotoras de vapor el mundo”. Alfred Puig, en “Las locomotoras del Ferrocarril de Barcelona a Mataró”. Xavier Nubiola, en “La veritable història de la locomotora Mataró”. Francisco Wais, en “Historia General de los Ferrocarriles Españoles”)

Joyas en custodia: grúa Grafton

Aunque muchos aficionados no las tengan catalogadas entre los vehículos que conforman el parque móvil, el origen de las grúas se remonta casi a los mismos orígenes del ferrocarril, donde realizan múltiples funciones. Estos artiilugios se utilizan para carga y descarga de mercancías, trabajos en la vía y en los talleres, sustitución de puentes y para encarrilar material móvil que, por cualquier causa, queda fuera de la vía. No son, por tanto, un rara avis de las compañías ferroviarias, si bien tampoco resultan muy conocidas puertas afuera de las instalaciones del sector, salvo quizá las que se dedican al rescate de vehículos accidentados.

Por lo general, las grúas de este tipo pueden ser manuales o mecánicas. De estas últimas, las más comunes son las que utilizan como fuerza motriz el vapor o el motor diésel, aunque como resulta obvio las primeras grúas móviles son manuales. Este tipo de aparatos aprovechan las propiedades de los engranajes desmultiplicadores, de tal forma que ayudan a que un solo un individuo pueda elevar fácilmente 5.000 kilos con una grúa corriente. Los últimas dispositivos manuales construidos permitían elevar cargas de hasta 15 toneladas. Pero cuando los pesos que han de elevarse son superiores, debe recurrirse a otros sistemas.

Las grúas de vapor tampoco son recientes; más al contario, se utilizan desde muy antiguo. Estos artefactos presentan ventajas significativas sobre los anteriores, ya que permiten alcanzar más fuerza y rendimiento; claro está que el coste de mantenimiento también es mayor. Las grúas de vapor más pequeñas suelen tener unas 15 toneladas de fuerza, aunque las ha habido más pequeñas. En nuestro país, la grúa de vapor de mayor fuerza pertenece a la Compañía de Caminos de Hierro del Norte de España que alcanza las 70 toneladas. Pero las hay más potentes, como la Cockerill de vapor de 145 toneladas de fuerza, de la francesa Societé Nationale de Chemins de Fer (SNCF).

De la misma manera que los artilugios manuales se ven desplazados por los de vapor, la tracción diésel arrincona los ejemplares de esa propulsión. En muchos casos, se sustitye el motor de vapor original por uno diésel nuevo y se conserva toda la parte mecánica de la grúa. Tal es el caso, por ejemplo, de la grúa de vapor del Norte, que resiste el paso del tiempo hasta que causa baja en los setenta porque llegan al mercado mejores y más poetentes aparatos, dotadas de avances tecnológicos de gran envergadura.

Por lo general, las grúas pueden ser transportadas de unos puntos a otros, para lo que disponen de los aparatos convencionales de tracción y choque y que les permiten ser intercaladas en un tren. Las primeras grúas del ferrocarril, sin embarggo, trabajan fijas dentro de un depósito o dependencia concreta y carecen de los elementos de tracción y choque de los vehículos móviles. Generalmente, a las grúas se les adosa un vagón plataforma donde pueden apoyar la pluma. Y, en múltiples ocasiones, se añaden más vagones con herramientas, materiales, raíles,traviesas, tacos de madera para el calce…. En Renfe, este tipo de vehículos de apoyo van marcados con la serie HGM, si son especificamente fabricados para este fin, o con la serie STM, si se trata de antiguos vagones plataforma modificados. En este caso, el número del vagón suele coincidir con el que tenía antiguamente como vagón plataforma.

En el ferrocarril español, una buena parte de las administraciones ferroviarias, tanto de vía ancha como métrica, disponen, al menos, una grúa móvil. Con la creación de Renfe (1941), las antiguas compañías ferroviarias aportan un total de 95 grúas móviles; 7 son de vapor y las 88 restantes manuales. En los años siguientes, estos modelos van desapareciendo del parque móvil y se incorporan otros más modernos y con tracción diésel y eléctrica que, incluso, permiten la manipulación, carga y apilado de contenedores, especialmente diseñadas para operar en terminales portuarias, depósitos de contenedores y en el sector intermodal.

Dejando aparte este tipo de grúas más modernas, centramos nuestra atención en una de las joyas del Museo Vasco del Ferrocarril: la grúa de vapor Grafton. Construida en 1920 por el fabricante británico Grafton & Co. de Bedford, se mantiene en servicio desde esas fechas hasta la década de los 70 en los talleres y zona de materiales de Babcock & Wilcox, en Trapagaran. Este artilugio es de lo primero que se encuntra el visitante apenas sale al andén principal de la antigua estación de Azpeitia, que muestra sus potencialidades cada vez que se organiza una jornada de vapor vivo. Este vehículo tan especial de carga y descarga de mercancías tiene una caldera vertical metálica unida por remaches, con cubierta y brazo metálicos, que se alimenta de carbón, como muchas de las máqunas del parque móvil del museo.

La silueta de esta grúa es bastante familiar en las grandes fábricas del País Vasco desde finales del siglo XIX hasta la década de los sesenta del siglo XX. El artilugio funciona con un motor de vapor que también sirve de tracción para trasladarse sobre las vías que conecta las zonas de la fábrica. Cuando deja de prestar servicio, no pasa al desguace, como muchas de sus congéneres; los operarios de la factoría vizcaína, a caballo entre San Salvador del Valle (Trapagaran) y Sestao, que se encargan de encender el horno y su caldera vertical, la ponen a funcionar a diario para descargar los camiones que entran a la planta. Eso le permite llegar a ser inventariada en la década de los 90 por la Asociación de Patrimonio Histórico Industrial.

El Museo Vasco del Ferrocarril se interesa por ella en varias ocasiones; en 1996 la restaura y la mantiene operativa en sus instalaciones. “Cuando empezamos con el proyecto del museo, uno de los primeros pasos fue la elaboración de un inventario del patrimonio ferroviario existente. En mayo de 1989 realicé una visita a Babcock & Wilcox y ahí me encontré la grúa Grafton en plena actividad. De inmediato, la solicitamos para Azpeitia. La grúa seguía siendo necesaria para las labores de carga y descarga; no tenían previsto comprar otra más moderna, ya que se ajustaba perfectamente a las necesidades operativas. Además su consumo era mínimo, ya que solían alimentar su caldera con maderas viejas y trozos de palets que recogían por la fábrica”, comenta Juanjo Olaizola, alma máter y director del Museo Vasco del Ferrocarril. La grúa autopropulsada de Azpeitia es, probablemente, el último vehículo ferroviario de tracción vapor en servicio comercial en España, ya que se mantiene en servicio hasta 1996.

El Museo del Ferrocarril de Asturias también conserva en estado de marcha una grúa de similiares características, construida por la Fabrica Nacional de Trubia en 1890, copia de modelo británico. Actualmente es el vehículo de construcción nacional de cualquier tipo más antiguo en funcionamiento. En la Fundación Museo de la Siderurgia (MUSI) de Langreo también figura una máquina de vapor, bautizada como la ‘Leona’. El artilugio es de vapor autopropulsado con caldera vertical, cabina giratoria y pluma que trabaja en Duro Felguera y, con posterioridad, en Ensidesa. Aunque se desconoce su año de construcción, aparece en el inventario Galtier en 1964.

El ingeniero Alexander Grafton (Grafton & C.o) alcanza cierta fama con su fábrica grúas de vapor, activa ya en el últimmo terccio del siglo XIX; de su factoría en Belford (Inglaterra) salen más de 150 grúas en los primeros seis años de actividad. El técnico londinense diseña una locomotora de vapor construida sobre una plataforma giratoria horizontal. El primer modelo es tosco, pero mejora a todas las anteriores. A partir de sus diseños, su fábrica construye más de mil aparatos de este tipo, que exporta por todo el mundo para su uso en los ferrocarriles, muelles, puertos y centrales eléctricas. La empresa también producea de las primeras grúas eléctricas del país para su uso en el puerto de Dover. Una de sus grúas resulta fundamental durante la Segunda Guerra Mundial. Los británicos consiguen despejar las aguas del puerto de Tobruk (Libia) de material pesado y barcos hundidos y abrir un canal de navegación mucho más rápido y con menos trabajo del esperado.

La grúa de vapor autopropulsada Grafton de Babcock & Wilcox circula por vía ancha (1.668 milímetros) y lleva en el lateral la inscripción “Grafton Engineers Bedford (912)” y “Crane nº 2361”, en la parte delantera. La longitud entre topes es de 5.600 milímetros, pero como la trasera va en ‘vuelo’. la distancia es de 5.900 milímetros. Con 10 toneladas de peso, tiene capacidad para levantar 9.500 kilos en un radio de 4.600 milímetros y 2.820 kilos en su distancia máxima de 12.200 milímetros. El conjunto está formado por los elementos fundamentales: el bastidor y la superestructura. El primero va montado sobre dos ejes; sobre él van la caldera vertical metálica, unida por remaches, con cubierta, y el brazo también metálico. La suele acompañar un vagón auxiliar, de dos ejes, aunque la pluma no descansa sobre este vehículo. Com el resto de las joyas de vapor del Museo Vasco del Ferrocarril, cada vez que se organiza una jornada especial uno de los primeros encendios de calderas lo protaganiza esta histórica máquina, que miman y cuidan dos de sus encargados (Joseba y Joxemi).

Azpeitia es de obligada visita para todos los amantes del ferrocaril y constituye un auténtico santuario, donde se rinde culto al vapor. En sus instalaciones es posible observar una de las mejores colecciones ferroviarias de Europa, con vehículos de todo tipo como locomotoras de vapor, diésel y eléctricas, automotores y diversas clases de vagones. Ofrece asimismo uno de los más completos conjuntos de máquina-herramienta de Euskadi, a través del antiguo taller mecánico del Ferrocarril de Urola, y cuenta con las muestras de los uniformes utilizados en el ferrocarril desde finales del siglo XIX y de una de las mejores colecciones de relojería ferroviaria del mundo. Con la inestimable ayuda de los Amigos del Museo Vasco del Ferrocarril (BML) y la gestión del director del centro, Juanjo Olaizola, las antiguas dependencias de la línea del Urola son claramente una de las grandes referencias del ferrocarril europeo.

(Imagen cortesía Amigos del Museo Vasco del Ferrocarril (BML). Fuentes. Manuel González Márquez, en “Grúas móviles en los ferrocarriles españoles”. Amigos del Museo Vasco del Ferrocarril (BML). Vía Libre)

Joyas de Delicias: coche-salón ZZ-307

Hasta la generalización de los viajes por carretera, los coches-salón son habituales en el servicio ferroviario y utilizados durante muchos años para el desplazamiento de autoridades, altos cargos de empresas ferroviarias y personas acaudaladas. Estos coches de lujo, en cuya fabricación se emplean los mejores materiales del momento, son de propiedad particular o pertenecen a entes públicos o empresas ferroviarias. Para realizar el viaje previsto, únicamente es necesario enganchar el coche-salón en la composición de alguno de los trenes regulares que circulan por la línea por la que se quiere hacer el desplazamiento.

La velocidad, la seguridad y el confort en los trenes sólo comienzan a hacerse realidad avanzado el siglo XX. Los países que marcan los patrones para el nuevo medio de transporte dividen los coches de viajeros en tres clases, reflejo de las existentes en la diligencia. El ferrocarril español comienza su andadura con primera, segunda y tercera; el de Aranjuez llega a contar incluso con una cuarta clase. Inicialmente, la diferencia consiste en unos coches de primera clase con tres compartimentos con ocho asientos con ventanillas acristaladas, cortinillas y asientos mullidos. Otros de segunda con cuatro compartimentos de diez asientos pasables con ventanillas acristaladas sin cortinillas; y los de tercera, con un único compartimento corrido, tipo salón, con ventanillas sin cristales, sin cortinillasy con asientos de madera.

A finales del siglo XIX la asignación del espacio por persona depende igualmente de la clase y, a igual longitud de coche, en uno de primera, la capacidad es de 24 viajeros, mientras que en uno de segunda llega hasta 40; y en el de tercera, de 48 a 60. Cada viajero contribuye a los gastos de tracción de su tren con distinta aportación económica aunque, en proporción, aporta menos uno de primera que uno de tercera, pues la tarifa kilométrica se elabora tomando un precio unitario por kilómetro recorrido por persona y clase. Pero al estar estipulados por el Estado unos márgenes máximos en el precio del billete que no se pueden sobrepasar, los coches de segunda y tercera, con más viajeros, pagan en mayor proporción que el de primera clase, sostiene María del Carmen Heredia Campos, profesora en Gegografía e Historia.

Visto lo visto, hay excepciones para el cumplimiento de la norma de las clases ferroviarias que, como ya se ha señalado, no rige para algunos particulares de gran poder adquisitivo y para los altos directivos de las antiguas compañías ferroviarias. Quizá el primer cochesa-salón de España es del del marqués del Campo, en el ferrocarril del Grao de Valenciaa Játiva, construido en 1852 por la firma británica Wright, que luego fue incorporado al AVT y posteriormente a Norte (con el número Z-31) y que acaba desguazado poco después de 1905. Otros coches breacks y salones de aquellos primeros años son el salón del Alar-Santander, construido en 1857 también por Wright (número Norte ZFhv-21); los dos breacks y el salón del Palencia-Ponferrada (luego AGL), construidos en 1863 por Evrard (numeros Norte ZFhv 11-12 y 24), o el breack del Tudela-Bilbao, construido en este mismo año por Ahsbury (número Norte ZFhv-20).

También hay vehículos de este tipo en vía métrica, como relata Juanjo Olaiola en su blog sobre los trenes de lujo del ferrocarril de Bilbao a San Sebastián que se remontan a 1855, cuando el consejo de administración del Central de Vizcaya decide transformar uno de sus coches de segunda clase “en un saloncito decentemente arreglado… con el objeto de conservar el salón en buen estado y tenerlo de reserva para los casos extraordinarios que pueden presentarse, y con el fin de remunerar los gastos que pueda ocasionar la construcción de dicho saloncito, debe alquilarse a las personas que lo soliciten, cobrando desde Bilbao a Durango cincuenta pesetas, y si fuese la ocupación de ida y vuelta en el mismo día de ochenta pesetas, más si el peticionario fuese un Consejero para utilizarle él y su familia y amigos que le puedan acompañar no se cobre más que la mitad de los expuesto, según el caso. Solo podrán admitirse en el saloncito break, por el precio expresado, diez viajeros; los que excedan de este número tendrán que proveerse de un billete de primera clase cada uno, como en viaje en el carruaje respectivo”.

Olaizola comenta como las tres concesionarias del ferrocarril de Bilbao a San Sebastián deciden comprar en 1902 un coche salón y otro comedor, ambos construidos por la firma norteamericana Allison, con destino a un nuevo servicio de trenes de lujo entre ambas capitales y, poco después, en junio de ese año, adquirieron de forma mancomunada, a su anterior propietario, los dos coches buffet. La compañía mantiene la posibilidad de alquilar los coches salones mediante el pago mínimo de diez billetes de primera clase y el recargo de un 50%; la percepción mínima por el servicio es, en cualquier caso, de 50 pesetas.

A pesar de los ejemplos citados, casi todas las compañías tienen este tipo de coches para sus servicios especiales. Sin ir más lejos, Andaluces pone en servicio en 1890-1891 un total de 20 coches berlina construidos por la Sociedad Industrial Suiza (serie AAfa 1021-1040) para efectuar el trayecto entre Sevilla y Cádiz en correspondencia con los coches-cama del expreso Madrid-Sevilla, a fin de que los viajeros no noten excesivas diferencias entre los lujosos coches de la Compañía Internacional y los anticuados y no muy cómodos vehículos de Andaluces.

La compañía de Madrid a Zaragoza y Alicante (MZA) adquiere en 1927, con cargo a la Caja Ferroviaria del Estado y con la supervisión del Consejo Superior de Ferrocarriles, material ferrociario de distintas clases: 24 coches mixtos de 1ª y 3ª; 30 coches de 3ª; 20 de 2ª; 6 vehículos de 3ª para mixtos de mercancías; 2 coches-salón ASV; 12 furgones de equipaje y 20 mixtos de Correos más euipajes. De este pedido sale el ‘costa’ de tercera clase CWFFV 307, fabricado en 1928 por La Material de Ferrocarriles y Construcciones, S.A. de Barcelona. Solo diez años después, en 1938, comienza su transformación en coche-salón, que no culmina hasta 1946 en los Talleres Generales de Madrid, una vez finalizada la Guerra Civil y superado ya el proceso de nacionalización de las empresas ferroviarias, integradas desde 1941 en Renfe. Ahí recibe su nueva numeración como coche-salón ZZ-307; adscrito a la Dirección de la 2ª zona, tiene sede en la estación de Atocha en Madrid.

En su distribución interior, el coche ZZ-307 cuenta con un espacio principal destinado a lugar de reunión y restauración ubicado en uno de los testeros, con uno de los extremos acristalado. Este mirador facilita las labores de inspección de la vía cuando el personal directivo viaja a bordo. Desde el pasillo se da acceso a los demás departamentos: un baño independiente con ducha, un departamento con cama individual y lavamanos, dos departamentos de asientos convertibles en camas con aseo compartido, una cocina equipada con caldera de carbón para calefacción y cocina económica, un departamento de servicio con dos literas y un aseo situado junto a una de las plataformas de acceso en el otro testero del coche. En abril de 1987 Renfe le borra de su lista en el parque de material. El coche-salón ZZ-307 se entrega a la Fundación de Ferrocarriles Españoles, que lo restaura y lo muestra en su exposición permanente.

Con su creación en 1941, Renfe recibe 251 coches de departamentos independientes. De ellos, 117 proceden de Andaluces, 51 de Oeste, 66 de las compañías menores y 17 de MZA (Norte no aporta ninguno, que desguaza en los años 30). Este levado número evidencia la situación económica de antiguas las compañías, que para su explotación mantienen un importante número de material caduco. Algunos de estos pequeños coches se transforman en vehículos de servicio, principalmente de socorro de accidentes, lo que permite que lleguen a los albores de los ochenta y sean restaurados. Entre estos destacan el coche de tercera clase del Lorca a Baza y Aguilas (SA-4607, antiguo C-4366, de origen C-16 del LBA), recuperado y restaurado también por el Museo Ferroviario. El coche ZZ-1102 (ex Andaluces WPC 6), también en Delicias, procede de la transformación de un coche salón Pullman y forma parte de una serie de seis vehículos, encargados en 1928 a la inglesa Metropolitan-Cammell Carriage Wagon and Finance Co. Ltd., y que serían explotados por la Compañía de los Ferrocarriles Andaluces. En manos de Renfe, trabaja para el Ministerior de Obras Públicas.

También se conserva el ZZ-1601, un coche salón fabricado en 1955 y destinado al transporte de autoridades del Gobierno y de la dirección de Renfe; el vehículo sirve para que el jefe del Estado Francisco Franco viaje a Galicia para inaugurar la línea Puebla de Sanabria-Orense. En 1991, es rescatado y restaurado por la Asociación Zaragozana de Amigos del Ferrocarril y Tranvía (Azaft), que lo utiliza desde entonces en los viajes como coche de autoridades o prensa del Tren Azul, así como vehículo de servicio en los traslados de material. Y en el Museo del Ferrocarril de Vilanova se conserva el ZZ-320, transformado del coche salón de ejes AS-20 e incorporado al parque en 1910.

(Fuentes. Vía Libre. Listadotren. Juanjo Olaizola, en el blog ‘Historias del tren’. María del Carmen Heredia Campos, en “A la voz de parada y fonda”)

Joyas de Delicias: coche WR-3569

Preocupado por la falta de comodidad de los vehículos ferroviarios de pasajeros estadounidenses, George Mortimer Pullman (1831-1897) diseña en 1857 el primer coche-cama. Los carruajes no solo disponen de literas, sino que además van dotados de asientos articulados, armarios, lavabos y una lujosa decoración. La idea pasa por atraer a hombres de negocios y a pasajeros de alto ‘standing’. En 1866 forma en Chicago la Pullman Palace Car Company, con un capital de un millón de dólares, y fabrica el coche-hotel ‘President’, que dispone de dormitorios y cocina. La comida a bordo de estos trenes rivaliza con la de los mejores restaurantes de la época; y el servicio es impecable. Al año siguiente, el coche-restaurante ‘Delmonico’, con capacidad para 48 comensales, 4 camareros y 2 cocineros, hace furor entre los pasajeros adinerados. Los menús se preparan por chefs del famoso restaurante ‘Delmonico’ de Nueva York.

En 1872, ya se han fabricado 500 coches de lujo con diversas funciones (dormitorio, salón, hotel), a razón de tres semanales. Ese año, el belga Georges Nagelmackers (1845-1905) funda en Bruselas la Compagnie Internationale des Wagons-Lits (conocida por su sus siglas CIWL y en español como ‘Compañía Internacional de Coches Cama’) para construir en Europa coches similares a los que recorren Estados Unidos de costa a costa. Solo la invocación de su nombre hace referencia al lujo y confort de los grandes cruceros ferroviarios. Wagons-Lits tiene como misión prestar el servicio de restauración y alojamiento de diferentes administraciones ferroviarias europeas a través de sus propios coches cama, coches salón y coches restaurante. A partir de 1883 cambia su denominación por la de ‘Compañía Internacional de Coches Cama y de los Grandes Expresos Europeos’ ya que en ese mismo año inicia un nuevo servicio de trenes internacionales entre los que se encuentran el famoso Orient Express.

El ‘Express d’Orient’ salea dos veces por semana de la estación del Este (Gare de l’Est), en París, y termina su recorrido en la ciudad de Giurgiu, en Rumanía; pasan por Estrasburgo, Múnich, Viena, Budapest y Bucarest. De Giurgiu, los pasajeros son transportados a través del Danubio hasta la ciudad de Ruse, en Bulgaria. De allí otro tren los lleva hasta Varna, donde puedenn tomar un ferry hasta Estambul. A partir de 1885, el Orient Express utiliza también una variante del trazado por Belgrado y, en 1889, al culminarse el trazado ferroviario hasta Estambul, se convierte en un expreso diario a Budapest y ofrece un servicio tres días a la semana hasta Estambul.

La CIWL utiliza sus propios coches, intercalados en las composiciones habituales de estos trenes, y su propio personal a bordo. El mantenimiento y conservación de los vehículos, sus enseres y suministros, corren a cargo de esta compañía, que establece acuerdos con la administración ferroviaria de cada país para explotar estos servicios. En España, el primer coche-comedor de la CIWL circula en 1888 en el tren Sud-expreso, que cubre el trayecto entre Madrid y Hendaya.

Cinco años después de abrir sus puertas, el Museo del Ferrocarril de Madrid se plantea utilizar uno de los coches supervivientes de la CIWL como coche como cafetería del Museo. Para adaptarlo a este nuevo uso, se hace necesario acometer una restauración integral del vehículo WR-3569, trabajo que realiza in situ el equipo de restauración del museo a lo largo del primer semestre de 1990. Desde entonces, el servicio de cafetería se presta en el interior de este histórico coche, que, además, se utiliza para el rodaje de muchos largometrajes y series de televisión, así como para innumerables sesiones fotográficas y spots publicitarios.

El coche-restaurante WR-3569 comienza a prestar servicio el 25 de septiembre de 1930; es el último de una serie de ocho coches (3562 al 3569) construidos totalmente en España por la Sociedad Española de Construcción Naval (SECN) en los astilleros del Nervión, con sede en Sestao. De construcción metálica, estaban destinados a circular por la Península, por lo que su caja era de gálibo ibérico. En origen, su distribución interior consiste en dos salones de 24 plazas cada uno –distribuidas en torno a mesas de cuatro comensales–, cocina y office. Cuenta, además, con calefacción individual de carbón y alumbrado eléctrico sistema “Stone”. Es el único coche de esta serie que conserva actualmente en su interior la decoración original de marquetería, cuyo motivo son las aves exóticas. En 1970 uno de los dos salones de ests vehículo se suprime para instalar una barra. Con esta distribución continúa prestando servicio hasta 1983; el último destino es el expreso Rías Altas, que circula entre Madrid y La Coruña.

Estos vehículos cuentan con 36 plazas, distribuidas en dos salones de 18 plazas cada uno; su decoración está llena de delicadas marqueterías con motivos florales de diferentes colores en sus paredes. El 3562 se perdió en un incendio en la estación de MIrabel (Cáceres) en febrero de 1956 y el 3564 se dio de baja. Los coches 3565 y 3567 forman parte de la colección de Asociación Zarazozana de Amigos del Ferrocarril y Tranvías (Azaft); el primero de ellos circula con la formación del Tren Azul y el segundo acoge el punto de recepción del Ecorail del Cardener, aunque fue cedido al Museo de Vilanova. El 3562 se transforma en el coche ‘Medina Azahar’ del convoy de lujo Al Andalus. Varios de los coches de este tren (Alhambra, Giralda, Gibralfaro) también proceden de otras series de la Compañóa Internacional de Coches Cama.

En 1988 Renfe compra a la CIWL los coches restaurante WR‐3566, WR‐4067, WR‐3580, WR‐4078 y WR‐2746, fabricados entre 1926 y 1930 en distintos talleres del Reino Unido, Francia y España. El objetivo es formar una composición de época para realizar trenes charter de lujo. Aunque inicialmente se pintan con los colores “Estrella” (marrón-crema), vuelven a recibir el azul de origen y techo gris, con el característico escudo de los leones rampantes de Wagons-Lits. En la reconstrucción del interior se aprovechan las maderas nobles y conservan su decoración y aspecto original. La operadora los cede a la Fundación de Ferrocarriles Españoles, que los gestiona y comercializa desde entonces.

El coche R12-12954 (ex WR-4078) funciona hoy como restaurante en el Museo de Delicias. Junto con el R12-12952 (ex WR 4067), pertenecea a la serie WP-4066-4080, fabricada en 1926 por la empresaa The Leeds Forge Co. Ltd., en la localidad británica de Leesds. Los vehículos de esta serie son coches-salçón Pullman que circulan en los trenes de lujo diurnos de la CIWL, en las líneas Calais-Vichy, Milán-Cannes y Milán-Venecia. El diseño es igual al de los coches utilizados en el emblemático convoy ‘Fleche D’Or-Golden Arrow’, que circula entre París y Londres.

(Fuente Vía Libre. Fundación de Ferrocarriles Españoles)

Joyas de Delicias: ‘la ochomilnovecientas’ 015-0

A la vista de los resultados de las 16 locomotoras Mitsubishi de la serie 7900 (279 según la renumeración UIC), Renfe encarga a la firma japonesa otras 40 máquinas bitensión, que se entregan entre 1969 y 1972, y que sirvan para cubrir el problema de la coexistencia de líneas de 1.500 voltios y 3.000 voltios corriente continua que diferencia la electrificación de cada zona del país. Prácticamente idéntica a su predecesora, aunque más potente (3.100 kW frente a los 2.700 de las anteriores) y más pesadas (84 toneladas frente a 80), por lo que reciben una serie distinta, la 8900 (289 posteriormente). Las primeras bitensión que circulan en España son las cuatro locomotoras de la serie 10000 (280, según normativa UIC), adquiridas a la firma francesa Alsthom en 1963, con una potencia 2.200 kW.

De acuerdo con el contrato de suministro, las dos primeras locomotoras de las series 7900 y 8900 se construyen íntegramente en Japón por Mitsubishi Electric Corporation (MELCO), de ahí su apodo de “japonesas”. El resto pasan por las factorías de CAF y Cenemesa, bajo licencia de la firma nipona. Las 8900, como sus antecesoras, comparten la disposición de ejes tipo B’B’, y los bogies monomotor birreductor, lo que las permite transportar mercancías a 80 kilómetros por hora o viajeros a una velocidad máxima de 140 kilómetros por hora. La versatilidad que les otorga esta característica, junto con la de ser bitensión, hace que también se las conozca como locomotoras ‘universales’. Poseen un freno dinámico eléctrico de tipo reostático y una estructura de la caja similar a las 7900, diferenciándose en los testeros, en el acabado de la cabina, en las luces de señalización -que de tres, pasan a portar cuatro- y en el equipamiento de una cuña quitapiedras.

Las locomotoras 8900, como sus antecesoras, comparten la disposición de ejes tipo B’B’, y los bogies monomotor birreductor, lo que las permite transportar mercancías a 80 km/h o viajeros a una velocidad máxima de 140 km/h. La versatilidad que les otorgaba esta característica, junto con la de ser bitensión, hizo que también se las denominase locomotoras “universales”. Poseen un freno dinámico eléctrico de tipo reostático y una estructura de la caja similar a las 7900, diferenciándose en los testeros, en el acabado de la cabina, en las luces de señalización -que de tres, pasan a portar cuatro- y en el equipamiento de una cuña quitapiedras.

Ambas series también presentan diferencias en la transmisión de esfuerzos entre el bogie y la caja, que en las ‘ocho mil novecientoa’ se hace a través de barras de tracción situadas en la zona más baja de los bogies, reduciendo así considerablemente el patinaje en el arranque de trenes pesados o al subir rampas en condiciones desfavorables de adherencia (lluvia, nieve, hielo, escarcha, etcétera). Las 289 vienen equipadas con mangas de mando múltiple, siendo posible el acople de hasta un máximo de tres unidades, por lo que durante muchos años es habitual verlas realizando dobles tracciones, sobre todo para mercancías.

Cada locomotora tiene un grupo convertidor rotativo motor-generador, de 80 Kw, que suministra corriente continua a 100 voltios para alimentar a dos grupos de motor-ventilador de motores de tracción, dos grupos motor-compresor principal (en las locomotoras sin freno dual sólo un grupo), dos grupos de motor-bomba de vacío. Además, hay cuatro grupos motor-ventilador de resistencias principales que se alimentan en alta tensión conectándolos en paralelo sobre dichas resistencias. El freno del tren es de vacío en origen, y posteriormente se equipan con freno dual (freno de vacío y freno por aire comprimido); salvo las cuatro últimas unidades de la serie que traen de fábrica el freno dual convirtiéndose, en las primeras locomotoras eléctricas de Renfe que traen el freno dual en origen, apto para frenar trenes de aire comprimido o con vacío.

Estas locomotoras universales se asignan inicialmente a Miranda de Ebro (Burgos) y al de Madrid-Príncipe Pío. Cuando se produce en 1972 el cambio de tensión a 3.000 voltios en las líneas del Madrid-Ávila-Segovia, las ‘japonesas’ 8900 se concentran en el depósito burgalés, ya que las últimas líneas electrificadas a 1.500 voltios se encuentran en el País Vasco (el último tramo de la línea Miranda-Bilbao se electrifica a 3.000 voltios en 1984). Conforme desaparece la antigua tensión y los 3.000 voltios se extienden por toda la red peninsular, estas máquinas extienden su radio de acción. Las ‘japonesas’ realizan todo tipo de servicios, tanto viajeros como mercancías:, destacan la tracción del expreso de Barcelona a Galicia (popularmente conocido como ‘Shangai Express’, ya que la duración del viaje es ligeramente superior a las 35 horas y 60 minutos más a la inversa) y el remolque del Talgo III gracias al furgón de dos ejes (designado como RT-111) que diseña Talgo para permitir que locomotoras convencionales, tanto eléctricas como diésel, pudieran darle tracción.

A finales de 1993, cinco locomotoras de esta serie se envían a Almería para arrastrar pesadísimos trenes de mineral de hierro, en uno de los trayectos más difíciles y complicados de la red ferroviaria española. A principios de la década de 1990 aparecen en Renfe las Unidades de Negocio y todas estas locomotoras quedan asignadas a la de Tracción, por lo que se pintan con sus colores corporativos amarillo y gris oscuro, ya ensayados en la 269-604-5.

Las 8900 sufren varias modificaciones a lo largo de su vida útil; algunas de menor calado, como el cambio de decoración que, en origen, es de color verde y franja amarilla; la sustitución del foco central superior por otro de doble óptica; la supresión de la numeración lateral debajo de las cabinas o la incorporación del freno dual en aquellas máquinas que no lo traen en origen. Otras modificaciones, sin embargo, son más importantes, como la transformación de dieciocho máquinas en locomotoras tándem, dando así origen a nueve unidades que formarían la subserie 289.100. Dicha transformación consiste en la unión de dos unidades en mando múltiple de forma permanente y eliminando las cabinas enfrentadas. Diecicocho unidades (289-101 a 289-109) pasan por esta modificación.

La 289.039.0 es la última ‘japonesa’ en prestar servicio; se la da de baja en mayo de 2010. Quince locomotoras de desguazan, según Listadotren, en cuya web se asegura también que otras cuatro (002, 009, 019 y 026) permanecen en Miranda de Ebro y otra más (039), en Barcelona Can Tunís. El resto pasan por distintas reformas, con excepción de la 289.020 que custodia la Asociación Vallisoletana de Amigos del Ferrocarril (Asvafer) y la 289.015 del Museo del Ferrocarril de Madrid-Delicias.

Esta última queda apartada en Miranda de Ebro en diciembre de 2004. Posteriormente en 2005, la Unidad de Negocio de Mercancías de Renfe acepta su cesión a la Fundación de los Ferrocarriles Españoles. El primer servicio para el museo tiene lugar el 31 de julio de 2005 cuando remolca, desde Venta de Baños (Palencia) a Madrid, la composición que unos días antes había hecho el recorrido entre esta localidad palentina y Frómista, tirada por la “Verraco” (Norte 2723). Durante las temporadas 2007 a 2009 se encarga de arrastrar el Tren de la Fresa y el de Navidad.

En dique seco durante unos cuantos años, la máquina pasa por los talleres de Integria de Renfe, donde se repara y se pone a punto en 2014. Los trabajadores de la Base de Mantenimiento realizan durante este tiempo tareas básicas, entre las que destaca el taller de pintura, que ha recuperado el tono original de la máquina, con las tipografías originales de la numeración y los cinco colores de su librea, el verde de base y sobre él negro amarillo rojo y plata. La máquina asume la tracción bajo catenaria de los trenes históricos de la Fundación y está también a disposición de los eventos de sus patronos, Renfe Operadora y Adif.

(Fuente. Vía Libre. Joan Acón, Pere Baliarda, Eduard Ramírez y Jaume Roca en “Las locomotoras japonesas de Renfe”. ListadoTren)

Joyas de Delicias: Las ‘diezmiles’ (280-002-7)

Como ya hemos visto en entradas anteriores, a principios de los sesenta del pasado siglo la red ferroviaria electrificada española de ancho ibérico cuenta con dos tipos de tensión: 1.500 y 3.000 voltios. Ante la necesidad de incorporar material que pueda circular por ambos tipos de líneas, Renfe encarga a la experimentada firma francesa Alsthom (hoy Alstom), un tipo de locomotora bitensión capaz de cumplir tal exigencia. En 1963 adquiere como prototipo una serie de cuatro locomotoras (10001 a 10004) con un aspecto muy parecido a las locomotoras de la serie 7600, que operan en España desde hacía varios años.

La firma francesa (Alstom es en la actualidad uno de los gigantes ferroviarios europeos) nace en 1928 de la fusión de dos grandes industrias francesas: la industria ferroviaria de la SACM (Société Alsacienne de Constructions Mecaniques) y la Compagnie Française de Thomsom-Houson, compañía franco-americana especializada en sistemas de propulsión eléctricos. El nombre nace de la contracción de las palabras Alsace y Thomsom; en origen cuenta con una hache intercalada, es decir, Alsthom (Société Générale de Constructions Electriques et Mécaniques). El fabricante se instala en la localidad alsaciana de Belfort. Durante ese perídodo se convierte en uno de los grandes de la construcción ferroviaria francesa, junto con MTE. En los años 30, absorbe la empresa Constructions Electriques de France (CEF), espezializada en la construccion de locomotoras electricas en su factoria de Tarbes. En 1969, la Compagnie Generale d’Electricité (CGE) adquiere la mayor parte de las acciones de Alsthom, y compra además los Chantiers de l’Atlantique, que introduce a Alstom en la construcción naval.

Podemos retroceder más de 150 años en el tiempo para encontrar los orígenes de Alstom en España, hasta 1855, año de la fundación de La Maquinista Terrestre y Marítima SA, compañía industrial y metalúrgica adquirida posteriormente por la firma francesa. Dispone, por tanto, de una factoria en Santa Perpetua de la Moguda (Vallès Occidental, Barcelona) con un ramal que la comunica con la estación de Mollet Santa Rosa. Es el primer constructror mundial de sistemas de generación de electricidad, y el segundo constructor ferroviario, tras Bombardier Transportation.

El parque móvil conoce también grandes transformaciones. En 1941 el parque eléctrico está formado por 81 locomotoras y 71 automotores y el de vapor por 3.079 locomotoras. Cuarenta años después, 458 locomotoras y 501 automotores eléctricos han sustituido al vapor y doblan en potencia a las 758 máquinas y 170 automotores diésel con los que comparten la formación de estas flotas. Esta época coincide con el reinado de la serie 440, unidad eléctrica que, a partir de 1974, tiñe de azul los recorridos de los núcleos de Cercanías de las grandes urbes españolas. “En el caso del material remolcado también se mantiene un silente cambio estructural, lo que provoca que la relación entre coches convencionales y automotores se invierta, aunque en el caso de los vagones y furgones la tendencia descendente se estanca. Este periodo constituye, además, una dura “travesía del desierto” donde en muchos momentos se llega, incluso, a poner en duda la viabilidad del ferrocarril”, sostiene Miguel Muñoz Rubio.

En este contexto, se produce el encargo de las Alstom de Renfe, de vida bastante efímera, lo que quizá contribuye a que estas locomotoras sean casi unas desconocidas. También hay quien sostiene, como Ángel Rivera, que el contrato con la firma francesas se produce en el marco de algunas negociaciones de compensación por haberse fabricado en España más locomotoras tipo 7600 de las inicialmente previstas. En esta época parece que se inician los contactos con la japonesa Mitsubishi, que proporcionan las primeras máquinas de la casa en 1967 (dieciséis locomotoras de la serie 279). Sea como sea, en 1963 Renfe adquiere como prototipo una serie de cuatro locomotoras (10001 a 10004) con un aspecto muy parecido a las 7600, que operaan en España desde hace varios años.

La locomotora 10002 es la única superviviente de esta serie “diezmiles”, que tan solo estuvo en servicio trece años. Sin embargo, es necesario destacar que presenta importantes novedades técnicas y son las primeras bitensión que circulan en España. Tienen, además, doble suspensión pendular, barras de tracción, y un tipo de bogie monomotor. También resulta novedoso su sistema birreductor que permitea la circulación en dos regímenes de marcha, gran velocidad a 120 kilómetros por hora para los trenes de viajeros, y pequeña velocidad a 70 kilómetros por hora para los mercancías. Sus dos motores le confieren un desarrollo de potencia nominal de 2.270 kW. Cada bogie está dotado de dos ejes con ruedas de 1.250 milímetros de diámetro, con una distancia entre ejes de cada bogie de 2.110 milímetros y entre centros de los mismos de 9.000 milímetros. El peso en servicio es de 80 toneladas y soporta 20 toneladas por eje. Dispone de equipo de frenado de vacío para el tren y neumático para la locomotora y cuenta con un equipo reostático para el freno eléctrico, independiente de la línea e instalación como medida de seguridad para las fuertes pendientes. Aporta pantógrafos Faiveley de un solo brazo tipo AM, que posteriormente serían también montados en la serie 276 (Ex 7600).

No es de extrañar que las ‘diezmiles’ se confundan con la serie 276, ya que cuenta con gran cantidad de elementos comunes como ejes, baterías de acumuladores, engranajes, fusibles, cajas de grasa, aparatos de iluminación, etc; lo que contibuye a facilitar así su mantenimiento. Originalmente se pinta en verde claro con franja entre embellecedores a lo largo de los costados y en la zona de los focos de los testeros en un verde más oscuro, igual que las de las series 276 y 286. Posteriormente incorpora el típico verde de las eléctricas de Renfe, con la franja amarilla y numeración UIC (serie 280).

Las cuatro máquinas de esta serie prestan servicio en en la línea de Ripoll y entre Barcelona y Mora, hasta que se unifica la tensión a 3.000 voltios. Después pasan a las líneas del contorno de Madrid, en la que también existen en esa época dos tipos de tensión. En 1971 se trasladan a Alcázar de San Juan (Ciudad Real) para realizar los servicios de los expresos de Andalucía. Finalmente, en 1976 se asignan al depósito de Miranda de Ebro (Burgos), en donde permanecen estacionadas varios años a la espera de una gran reparación que no llega a efectuarse y causan baja en 1982. Tres locomotoras se desguazan en Alcázar de San Juan, poco más de una décadas desde su llegada a España.

Procedente de Miranda de Ebro, el 9 de junio de 1984 llega al Museo del Ferrocarril de Madrid la locomotora bitensión 280-002-7 para su exposición al público, aunque lamentablemente actualmente no conserva la placa de numeración característica que portaba en su frontal. En 1996 fue incluida esta pieza en la incoación de expediente de declaración de Bien de Interés Cultural.

(Fuente. Miguel Muñoz Rubio, en “Renfe, 75 años de historia”. Vía Libre)
