Oficios del tren: calzadores

Una vía de ferrocarril se define como el camino provisto de perfiles paralelos denominados rieles, sobre los que se deslizan una serie de vehículos movidos por tracción eléctrica, motores eléctricos o motores diesel –eléctricos, es decir, trenes. La vía es, por tanto, el elemento esencial de la infraestructura ferroviaria y consta, básicamente, de carriles sujetos a las traviesas que se disponen sobre una capa de balasto. Básicamente, la estructura de la vía se constituye por la infraestructura, formada por la plataforma y la superestructura, constituida por el rail, los durmientes, fijaciones y el balasto.

Este novedoso modo de transporte tiene una peculiaridad con respecto a los demás modos: está guiado. Los carriles son el único camino que tiene el tren para avanzar y, por tanto, requieren de unas características técnicas y geométricas muy singulares. Debido a estas exigencias, se empiezan a colocar traviesas para mantener un ancho de vía constante a lo largo de todo su recorrido, pero al estar dispuestass directamente sobre la plataforma se hunden en ella debido a que las cargas transmitidas superan la capacidad portante de dicha plataforma. Este efecto se acentúa más en terrenos arcillosos o de dudosa consistencia y se produce cada vez con mayor intensidad debido al paso de cargas cada vez mayores.

Los ingenieros de la época concluyen por la experiencia que es conveniente introducir un elemento granular bajo las traviesas con el objetivo de repartir las cargas sobre una mayor superficie, entre otras funciones. No obstante, para conseguir este efecto es necesario que esas pequeñas piedras cumplan unos requisitos mecánicos determinados. Todas esas piedras tienen un tamaño de entre 3 y 6 centímetros y proceden de machaqueo de cuarcitas, basaltos y granitos. Esto se debe a que trabajan de manera conjunta por rozamiento, logrando repartir las cargas sobre su superficie y evitando en todo momento que la plataforma vea superada su capacidad portante.

El balasto surge como solución a un problema determinado (el hundimiento de la plataforma), pero actualmente sus funciones van más allá y, aunque la trasmisión de cargas quizás sigue siendo la más importante, otras también tienen una gran importancia para el correcto funcionamiento del ferrocarril. El conjunto guijarros que lo forman dan lugar a un lecho elástico, que actúa “como un muelle” que amortigua el efecto de las cargas de los trenes, y en el que quedan empotradas las traviesas evitando así los movimientos tanto longitudinales como trasversales de la vía. También es un elemento que permite afinar la rasante de la vía y su peralte. Y, por último, aísla las traviesas del terreno, evita el crecimiento de vegetación en la plataforma y colabora en la reducción del ruido de paso de los trenes. Además permite el correcto drenaje de las aguas de lluvia y su evaporación, evitando que se acumule agua en la plataforma que merme su capacidad resistente (del blog del ingeniero Ángel Armador).

La organización del trabajo dentro del Servicio de Vía y Obras se estable mediante la descomposición espacial de la red en explotación. El conjunto de las líneas lo dirige un ingeniero jefe, que cuenta con un cuerpo de técnicos auxiliares, cada uno de ellos al cargo de alguna línea, o de una parte de ella si su longitud es demasiado grande. Las líneas, a su vez, se dividen en secciones, a cuyo mando se encuentran los jefes de sección. Estas últimas se fraccionan en distritos, cuyos responsables son los asentadores. Finalmente, los distritos se subdividen en trozos o cantones, de cuya conservación se ocupan las brigadas, cuyo responsable es el capataz. Esta secuencia en la distribución de mandos es común a todas las compañías.

La conservación de la vía está confiada a las brigadas, un equipo de trabajadores en el que solo se registran dos oficios: capataz-o cabo y obrero. Generalmente, están compuestas por cuadrillas de un capataz y, al menos, tres obreros. A estos grupos, se les asignan las labores de rectificación, asiento, nivelación, reposición de balasto y limpieza. Y dentro de este gruppo de obreros conviene destacar la tarea de los calzadores. Estos trabajadores se agrupan en brigadas a las órdenes de un capataz para realizar las tareas necesarias para la conservación del recorrido del ferrocarril en condiciones adecuadas en el trayecto asignado conocido como cantón (unos 5 kilómetros) y que se identifican mediante señales formadas por un piquete de vía y dos chapas. Este trabajo requiere un notable esfuerzo físico ya que lo llevan a cabo utilizando únicamente herramientas manuales. La estampa de los calzadores, en plena actividad o desplazándose sobre la vía en la mesilla (especie de vagoneta), resulta una visión habitual en la vía mientras la tarea precisa de mano de obra del personal. y en el que la experiencia resulta fundamental, pues afecta a la seguridad del ferrocarril.

La acción del agua y el paso de los trenes da lugar a baches en la vía, principalmente en las juntas entre raíles, lo que origina golpes y vaivenes de los trenes, que pueden incluso provocar descarrilamientos. Estos especialistas deben eliminar esas inflexiones, para lo que introducen balasto bajo las traviesas afectadas. Es lo que se llama ‘calzar la vía’. Estos operarios realizan todas las tareas asignadas a los obreros de vía, aunque su especialidad consista básicamente en mantenerla nivelada y alineada. Todas las tarea de su oficio las efectúan manualmente, sin ayuda de ningún tipo de maquinaria.

El ferrocarril de La Robla señala, por ejemplo, como tareas específicas las de limpiar, rectificar y calzar una vía, reemplazar traviesas y elevar las que se coloquen de nuevo, limpiar y perfilar los pasos, cunetas de todas clases y taludes, cuidar de la limpieza de las obras de fábrica, conservar todos los cerramientos y plantaciones, así como los hilos del teléfono y conocer los reglamentos. Asimismo, se añade que todos los días festivos deben asistir a misa sin excusa alguna, aún cuando estén de servicio. Colaboran en las diversas tareas de la brigada, como las de limpiar cunetas, eliminando hierba y vegetación, lo que efectúan con azadas y palas, así como la de limpiar de vegetación los márgenes de la vía, labores que deben ejecutar con frecuencia. La retirada de piedras, tierras y vegetación caídas sobre la vía por desprendimiento desde los taludes, que ocurre con frecuencia por discurrir las líneas por un relieve muy accidentado, son también parte de sus funciones.

El desplazamiento de los trabajadores a los lugares de trabajo (el tajo) se realiza, generalmente, a pie a lo largo de la vía. Con frecuencia acuden a la caseta correspondiente, ubicada junto a la vía cada pocos kilómetros, para sacar la mesilla que colocan en la vía entre varios obreros y sobre la que depositan las herramientas y material de repuesto necesario, tornillos, traviesas, etc., para la labor del día y avanzar por la vía empujándola caminando sobre los raíles. Una imagen frecuente para quienes están en la vía es la visión de todos los componentes de la brigada sobre la mesilla (lo que está prohibido por el reglamento), unos sentados a los bordes con las piernas hacia el exterior, otros de pie, en el centro, herramientas y material y los pequeños cestos de la comida, desplazándose a cierta velocidad cuesta abajo, sin más elemento de control que una palanca de madera que aplican sobre una de las ruedas para detener el vehículo. El trabajo sobre la vía, sin interrumpir el tráfico de trenes, conlleva riesgo de atropellos.

Casi todas las herramientas habituales del oficio son manuales. Los calzadores disponen de bates, variedad de pico con el extremo ancho en forma de paleta para poder golpear y empujar bajo las traviesas las piedras del balasto, rastrillas de diente ancho para manejarlo, cestos de láminas de castaño, palancas de uña, palas, porras, barrenas de mano para taladrar las traviesas, llaves para tirafondos, chanclu o calibre-nivel para comprobar la separación entre los raíles, su nivelación y el peralte de estos en las curvas, y azuelas para rebajar las traviesas. Entre las herramientas utilizadas para la limpieza de la vía, destacan las azadas, guadañas, hachas, corvillos, horcas y sierras. Todos estos útiles, así como los repuestos, se guardan en un almacén construido junto a la vivienda, caseta, donde reside el capataz, situada junto a la vía.

Hacia finales de los 70, se introducen barrenadoras mecánicas movidas por un motor de gasolina y clavadoras que aprietan los tirafondos. En los 80, grandes máquinas bateadoras que circulan sobre la vía y que manejadas por dos conductores sentados en la cabina de mando, comprueban la nivelación y geometría de la vía, cuyos parámetros aparecen en una pantalla, y corrigen las irregularidades y calzan todas las traviesas con bates (uñas) que se introducen bajo ellas accionadas hidráulicamente. La sustitución de las traviesas de madera por otras de hormigón hace, además, innecesaria su continua sustitución. Con todo ello la figura del calzador que trabaja con medios únicamente manuales, y a pie de vía, casi ha desaparecido; queda su labor reducida a reparaciones aisladas y puntuales.

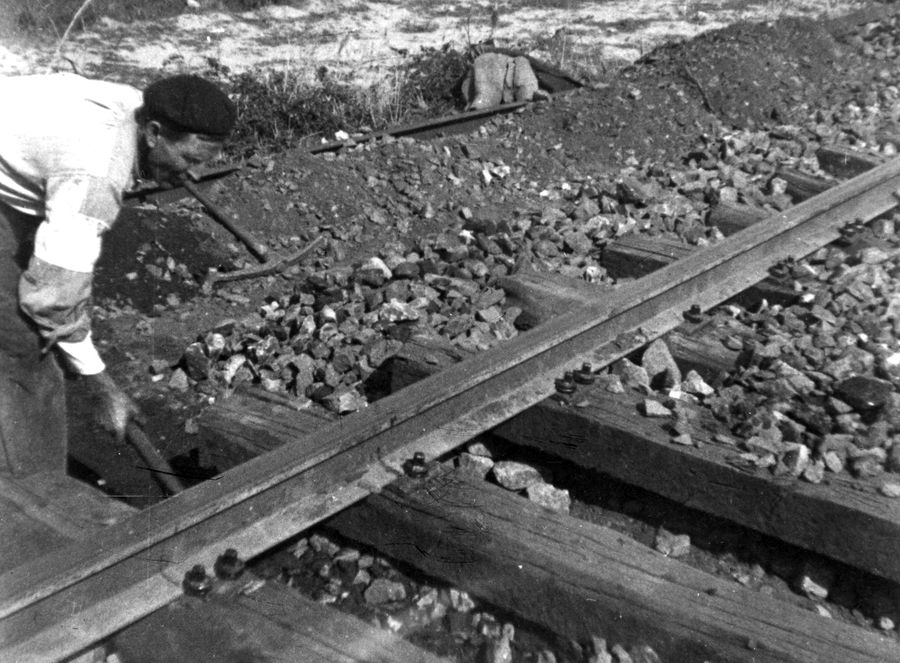

(Imagen. Brigada de Obras y Vías 6ª zona 69. cortesía Archivo Museo Vasco del Ferrocarril)

(Fuentes. Ángel Armador, en su blog Más que Ingeniería. Funcionalidad ferroviaria y trazado. Revista de Obras Públicas, en “Conservación de traviesas”, “Separación de traviesas y balasto” y “Deformación de vías”. Esmeralda Ballesteros Doncel, en “Retribuciones de los trabajadores del Servicio de Vía y Obras (MZA). Reflexiones en torno a un análisis multidimensional”)

Oficios del tren: guardavías

El ferrocarril es un sistema de transporte en el que los vehículos son guiados unidireccionalmente sobre la vía por intermedio de elementos metálicos (rueda –raíl). La vía es, por tanto, el elemento esencial de la infraestructura ferroviaria y consta, básicamente, de carriles sujetos a las traviesas que se disponen sobre una capa de balasto. Básicamente, la estructura de la vía se constituye por la infraestructura, formada por la plataforma y la superestructura, constituida por el raíl, los durmientes, fijaciones y el balasto.

Conviene precisar la función d estos elementos, aunque sea de forma muy sintética. Digamos que la plataforma tiene la función de soportar los esfuerzos que le proporciona los componentes de la vía, que no debe sufrir deformaciones. El balasto de piedra partida es la capa de material que se coloca sobre el plano de formación (en espesor de 10 a 30 centímetros y debajo de los durmientes), a fin de proporcionar un buen apoyo a la estructura de vía; debe estar constituido por piedra partida proveniente de cantera, por la trituración de rocas de calidad aceptada por las normas. La banqueta de balasto tiene como finalidad repartir las cargas verticales sobre la plataforma y absorber los esfuerzos horizontales que impidan el desplazamiento de la vía, tanto longitudinal como transversalmente. Para cumplir estos fines, el balasto que la constituye debe estar bien consolidado, además de poseer unas características adecuadas, y la propia banqueta debe estar dotada de dimensiones suficientemente amplias, pero no excesivas, dado el alto coste del material. El durmiente es uno de los componentes fundamentales en la estructura de vía. Estos pueden ser de madera dura, de hormigón o de acero. En nuestro país está generalizado los construidos de madera dura; es una pieza de sección rectangular, que posee la forma de un paralelepípedo (es decir que sus caras sean planas y paralelas entre si, ídem sus costados), las aristas deben ser rectas y su sección rectangular.

También resulta conveniente enumerar algunos de los elementos básicos que forman parte del genérico ‘vía’, donde se insertan elementos de distinta composición y función. El raíl es una barra de acero laminado con forma de seta, cuya función básica es la sustentación y el guiado de los trenes, y que en algunos casos sirve de retorno de los circuitos eléctricos tanto de la catenaria como del de señales. Las traviesas son elementos de diversos materiales (madera, hormigón armado, etc.) que situadas en dirección transversal al eje de la vía, sirven de sostenimiento al carril y constituyen el nexo de unión entre éste y el balasto. Los tirafondos y las placas de asiento son los elementos que fijan el carril a la traviesa y que pueden variar de forma en función del tipo de ésta. También podemos incluir aparatos de vía, elementos que permiten el desdoblamiento de los carriles mediante unas piezas llamadas agujas. Una aguja se compone de una parte fija en la conexión de las dos vías que se llama corazón y una parte móvil que permite el paso hacia una u otra vía, que se denomina espadín. Y dentro de los aparatos de vía tenemos los desvíos que permiten el desdoblamiento de una vía en dos. Los hay de diferentes tipos según la velocidad máxima de paso por ellos. Y, además, existe una combinación de aparatos de vía, que como su propio nombre indica, constituyen la combinación en la instalación de desvíos y travesías; y así tenemos el escape, la diagonal, el haz y el bretel.

Cuando se construye una línea ferroviaria, los pasos a seguir están prácticamente normalizados. El planteamiento del trazado permite determinar el punto de salida y el de llegada y el camino más corto y menos dificultoso para unir los dos puntos. Después se allana el terreno, de forma que se eliminen los obstáculos (rocas, árboles) que impidan que el tren circule y se construyen puentes y túneles para cumplir con que el camino férreo debe ser el más corto posible. Posteriormente se extiende una capa de balasto, que sirve como se señala en líneas precedentes para repartir el peso del tren y filtrar el agua de manera que no se formen charcos en caso de lluvia. Una vez se haya realizado este proceso se colocan las traviesas, piezas de madera o de hormigón, cuya función es sujetar los carriles y mantener constante el ancho de vía, que es la distancia que hay de carril a carril. Se instalan los carriles fabricados con barras de acero, material muy resistente y que apenas se desgasta y se colocan todos los elementos necesarios para una buena y segura circulación del tren, (sistemas de seguridad, conexiones informáticas y telefónicas, señales, semáforos).

El raíl cumple simultáneamente las funciones de camino de rodadura, de elemento portante y de elemento de guiado. Este está sometido tanto a solicitaciones estáticas como dinámicas. En función de la topografía a la que se emplaza el ferrocarril este puede estar exigido y/o colocado en radios reducidos y sufren por lo tanto altas solicitaciones laterales por el empuje de las ruedas, constatan los especialistas. Para que un raíl pueda soportar estas múltiples funciones en servicio, deben cumplir con las siguientes exigencias: alta resistencia al desgaste, alta resistencia a la compresión, alta resistencia a la fatiga, alto límite elástico, una alta resistencia a la tracción y elevada dureza, alta resistencia a la rotura, disponibilidad de ser soldado, alto grado de pureza de los componentes y buena calidad de la banda de rodadura (Manual integral de vías). A través de las cargas y de la circulación de los trenes, los raíles se desgastan en vertical y lateralmente por el contacto de la pestaña de las ruedas. El mayor desgaste lateral se produce en el raíl exterior de las curvas. En vía recta por deficiencias en la alineación y nivelación se dan los desgastes laterales. Los desgastes de los raíles en las juntas dependen fundamentalmente del estado de éstas y del balasto.

Llegados a este punto, resulta harto evidente que la vía requiere de cuidados y trabajos especiales y determinados para que se mantenga en condiciones óptimas y no se resienta el tráfico de los convoyes ferroviarios. Las tres operaciones de mantenimiento de la geometría de la vía que se realizan con mayor frecuencia en las líneas sobre balasto son: la nivelación, que permite corregir los defectos de allanamiento longitudinal, peralte y alabeo; la alineación posibilita corregir los defectos de ordenación; el bateo debe realizarse siempre que se realice el desplazamiento del carril (tanto en las operaciones de alineación como de nivelación), operación que consiste en golpear el balasto para afianzar el asiento de las traviesas y contribuir a evitar los apelmazamientos de las piedras que dificultan el drenaje de la vía.

Las labores de mantenimiento de la vía ferroviaria son esenciales para conservar en estado óptimo la infraestructura, así como para garantizar que esta conserva unas adecuadas propiedades para acoger el tráfico durante la totalidad de su periodo de vida útil. Un mantenimiento de carácter preventivo adecuado puede suponer importantes ahorros en costes económicos futuros por mal funcionamiento o desgaste excesivo de alguno de los elementos de la vía, además de proporcionar un adecuado nivel de seguridad y confortabilidad a los usuarios de la infraestructura. Entre otras operaciones de mantenimiento de una vía en balasto, se encuentran la estabilización dinámica y el perfilado de la vía.

Y para determinar cuándo se hace necesaria una intervención sobre la vía, las concesionarias ‘inventan’ una figura que resulta fundamental para el servicio de obras, el guardavía. El empleado de este servicio tiene a su cargo un trozo o sección de la vía que debe vigilar constantemente e incluso reparar los pequeños desperfectos que note; y tiene que comunicar a sus superiores los daños que de por sí no pueda remediar. En caso de que el daño pueda dar lugar a un accidente, debe hacer la señal de alto a distancia conveniente. Los arreglos se realizan, en muchos casos, en coordinación con el capataz de brigada y los obreros que de él dependen. Bien es cierto, que en los primeros años del ferrocarril esta función la realizan los sobrestantes o cabo de guardias (según la compañía), un empleado del ferrocarril intermedio entre los ingenieros y los trabajadores de vía. El trabajo que desarrollan unos y otros es más bien artesano y no requiere de una formación y especialización determinada, más allá del conocimiento de las herramientas y el empleo de la fuerza física.

En los primeros años de Renfe (1941), el uniforme de guardavía se reduce a una gorra floja de algodón azul marinero con visera y barboquejo de charol, donde se superpone sobre la nesga el emblema de la red mediante una chapa dorada, y sobre el cinturón el distintivo de la categoría: una chapa de metal dorado que simula una sección de carril, según describe Miguel Muñoz, exdirector del Museo del Ferrocarril de Madrid. Parece claro que su posición, al menos desde el punto de vista cuantitativo, fue residual ya que en el momento de mayor presencia, en 1944, apenas si eran 271 operarios.

También con Renfe, el servicio en vías se regula en tres categorías para evitar la dispersión de categorías en estructuras diferentes. Un primer nivel se establece para las obras propiamente dichas, que engloba a sobrestante, capataz, obrero primero, obrero especializado y peón; un segundo, especializado en la seguridad, donde se sitúan los guardabarreras y los guardavías; y un tercero, centrado en los enclavamientos que dispone de jefe de brigada, oficial montador, ayudante montador y engrasador.

Los trabajos ferroviarios del personal de Obras se inician a partir de un terreno ya preparado (desbrozado, excavado, terraplenado o pedraplenado, compactado, etc.) y comienzan con las actividades de transporte y descarga de balasto, traviesas, desvíos y carriles, la puesta en obra de los mismos, la nivelación y alineación de la vía, la soldadura de juntas y desvíos, la liberación de tensiones, el bateo y el perfilado de la vía definitivo, el montaje de postes de catenaria, los trabajos de electrificación (montaje de postes y catenaria) y los trabajos de montaje de instalaciones de seguridad y comunicaciones. En el caso de obras de renovación o mantenimiento, se realizan actividades diferentes tales como el desguarnecido (depuración del balasto con retirada del material residual contaminado y reutilización del balasto aprovechable) y el levante o el corte y la retirada y sustitución de traviesas, carriles o desvíos “agotados”.

Como curiosidad, se puede destacar la existencia de un cuento de Charles Dickens donde se narra la vida de un guardavía de una pequeña caseta junto a un túnel que vive angustiado desde que ve a un espectro advertirle de un grave accidente de tren días antes de que ocurra. Cada vez que el espectro aparece, le repite las mismas palabras, y el guardavía teme que algo terrible va a suceder.

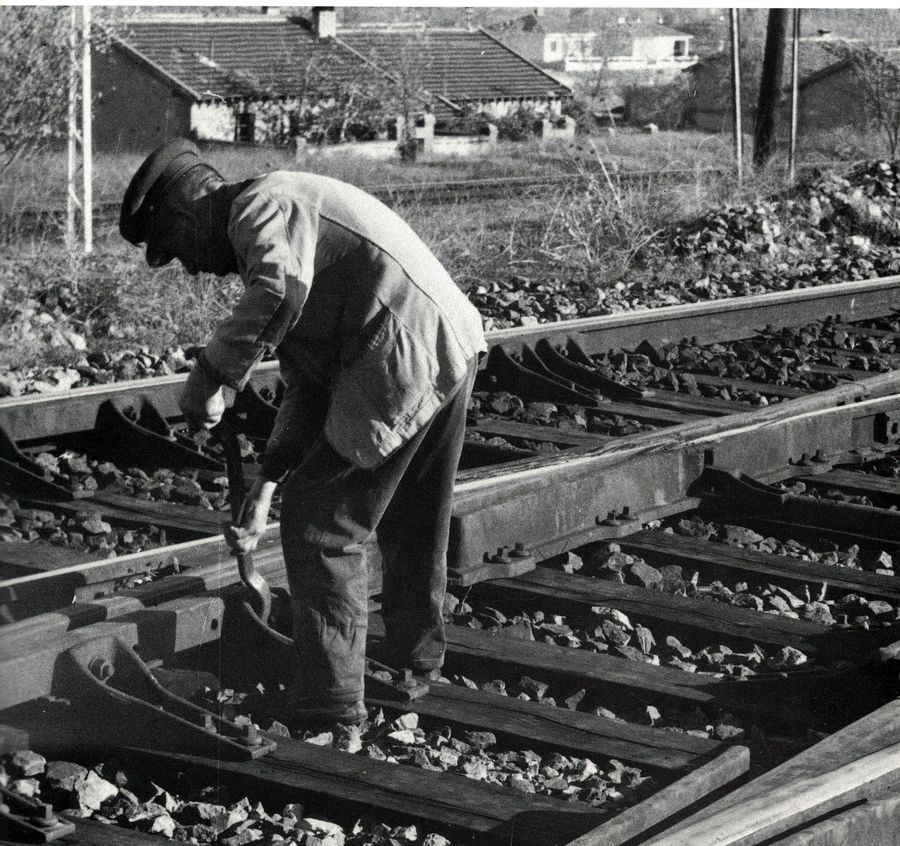

(Imagen. Vía Libre. Fuentes. Nuevo Central Argentino S.A., en “Manual integral de vías”. Adif, en “‘Conceptos básicos ferroviarios”. Jesús Moreno, en “Prehistoria del ferrocarril”. Francisco Cayón, en “El trabajo de la infraestructura en Renfe 1944-1998”. Centro de Innovación del Transporte, en “Estudio del comportamiento a medio y largo plazo de la estructuras ferroviarias de balasto y placa”. Miguel Muñoz, en “Historia y evolución del uniforme ferroviario”)

Luces para la antigua estación de Ceuta

Las obras de rehabilitación de la antigua estación de Ceuta devuelven la infraestructura al primer plano de la actualidad, con motivo de las Jornadas de Arquitectura que centra su objetivo en el análisis del futuro de la vieja terminal ferroviaria situada en la barriada del mismo nombre. Una obra con más de una década de problemas y obstáculos que encara ahora su recta final. Solo resta instalar la estructura metálica que, a modo de hangar, dará cobijo a la vieja locomotora que recuerda una infraestructura clave durante décadas para la distribución y el transporte de viajeros desde la ciudad autónoma hasta Tetuán, que hasta 1956 eran una misma provincia, hasta la independencia del país.

El arquitecto municipal y director de la obra, Javier Arnaiz Seco, se encargó de guiar a una veintena de personas que se interesaron por conocer el devenir de las obras de rehabilitación, y remodelación, de este espacio. Entre ellos el consejero de Cultura, Carlos Rontomé y el director del Instituto de Estudios Ceutíes (IEC) y de la Biblioteca Pública del Estado, José Antonio Alarcón. “La estación tenía una función de traslado de viajeros en ferrocarril que unía esta estación con la de Tetuán. Era un edificio eminentemente militar, aunque había civiles”, explicaba el técnico.

Los operarios trabajan a destajo para terminar, lo antes posible, la restauración de la que fue una pieza fundamental en el enclave urbanístico de la ciudad, y que dará más dinamismo a la barriada. Arnaiz ha adelantado algunas de las claves de la nueva vida de este lugar: “En principio el proyecto era para hacer una biblioteca, pero como ya existe una, se pensó en varias funciones. Se ha pensado en traer aquí las oficinas de la Fundación Premio Convivencia, una sala de lectura para la barriada y un pequeño museo que explique todo el mecanismo ferroviario de la estación”.

El esqueleto de uno de los trenes de aquella época se puede ver en la parte trasera del edificio, donde estará el museo dedicado a exponer el desarrollodel ferrocarril en la ciudada autónoma. Desde aquí, los trenes salían en dirección a otros territorios del protectorado español en Marruecos. Una función que cumplía, explica Arnaiz, gracias a su cercanía con el puerto. “En Tetuán, por ejemplo, que es tres veces más grande, se construyó consumiendo terreno agrícola. En Ceuta no tenemos ese problema. Por eso es una estación pegada al mar. Es un primer relleno y está en primera línea de playa. El puerto fue haciendo más espacios, pero quedó encajonada entre los espacios portuarios y la carretera de Benítez a Benzú”, ha desgranado Arnaiz.

La antigua estación era de estilo árabe tetuaní, con cuatro torres a modo de alminares. Disponía de una amplia superficie de terrenos anexos que se extendían desde los Jardines de la Argentina hasta los actuales pabellones de la Junta de Obras del Puerto. Se construyó en dos años y contaba con almacenes de explotación y talleres de la línea, así como muelles destinados al embarque de vehículos, mercancías y ganado, con sus correspondientes rampas al efecto. En el interior, sus patios centrales, servían de intercomunicación entre las distintas dependencias y servicios, mientras que los andenes cubiertos en forma de galería de arcos árabes, imprimían un sello de originalidad al edificio.

Fue levantada entre 1916 y 1918 por el constructor y contratista José Mª. Escriña para la Compañía Española de Colonización, concesionaria de la construcción y explotación del Ferrocarril Ceuta-Tetuán. Todo el proyecto se encargó a una comisión formada por el ingeniero de caminos Rafael de la Escosura, el militar Miguel Manella y José Roda, que lo era de la primera división de ferrocarriles, encargándose luego el ingeniero Wilfredo Delclós de la construcción.

La hermana “coqueta”, como la ha calificado el arquitecto, de la estación de la ciudad marroquí, fue diseñada por el mismo ingeniero que ideó la de Tetuán. Desde la ciudad marroquí, la también arquitecta y profesora de la Escuela Nacional de Arquitectura de Tetuán, Saloua Ater, ha acudido junto a los curiosos. Fue la encargada de impartir otra conferencia dedicada a desvelar las claves de la terminal de Tetuán.

“La de Ceuta es más pequeña que la de Tetuán, aunque es casi la misma arquitectura. Lo que cambia con la de Tetuán es que tiene dos cuerpo a los dos lados, pero el cuerpo central es casi idéntico. Las dos estaciones tenían la misma arquitectura. Pero la de Tetuán era la mayor, porque al inicio del proyecto querían que sirviese de línea con Ceuta pero también con Chefchaouen, y en última instancia, que uniese Tetuán con Tánger y Fez. Al final no salió este proyecto”, ha explicado Ater.

El HS2 limitará su velocidad

El Gobierno británico ha dado luz verde al tren de alta velocidad que unirá Londres con el norte de Inglaterra, a pesar de la controversia levantada en torno al mayor proyecto europeo de infraestructuras por su alto coste y sus problemas medioambientales. Sin embargo, el High Speed 2 (HS2) podría funcionar más lentamente al norte de Birmingham para reducir los costes, ha dicho Grant Shapps mientras criticaba la “obsesión” del proyecto por reducir los tiempos de viaje.

El secretario de transporte dijo que una revisión de la línea planeada de Birmingham a Leeds y de Crewe a Manchester podría llevar a que la ruta cambie ligeramente, posiblemente haciéndola menos recta y por lo tanto disminuyendo la velocidad. El gobierno argumenta que sería contraproducente retrasar la primera fase de la HS2, entre Londres y Birmingham, volviendo a examinar los costes, pero quiere volver a examinar partes de la segunda fase al norte de Birmingham para ayudar a bajar el precio, que podría superar los 100.000 millones de libras.

En una comparecencia en la Cámara de los Comunes, Johnson, que ganó las últimas elecciones con la promesa de potenciar el norte inglés, dijo que su Gobierno ha tenido “las agallas” de aprobar la segunda fase del plan de infraestructuras HS2, a pesar de los informes oficiales en contra. La ruta del HS2, que debe estar completada en 2040, unirá Londres y Birmingham, y después esta ciudad del centro de Inglaterra con Manchester y Leeds en el norte.

El primer ministro aseguró que un miembro de su Ejecutivo supervisará las obras para “restablecer las disciplinas”, después de que la primera fase del proyecto, que se inició en 2017 con trabajos preliminares, vaya con retraso y se haya salido ya del presupuesto. Johnson argumentó que “la mala dirección” hasta ahora de la gestora HS2 Ltd, auspiciada por el ministerio de Transporte, “no quita el valor fundamental” del mayor proyecto ferroviario desde la época victoriana, que ha de servir para aumentar la capacidad y velocidad de los trenes y crear empleo, según el dirigente.

El Ejecutivo conservador de 2015 estimó en su presupuesto que el proyecto tendría un coste de 56.000 millones de libras (66.400 millones de euros), pero cálculos posteriores lo han elevado hasta unos 107.900 millones (127.945 millones de euros), lo que ha llevado a muchos diputados a pedir su suspensión. La aprobación del plan completo, que conllevará expropiaciones y movimientos de carreteras y ríos, con gran impacto en el paisaje, es una buena noticia para empresas españolas como Ferrovial, ACS, CAF o Talgo, que tienen intereses en el proyecto.

En medio de la fanfarria del gobierno sobre la creación de nuevas infraestructuras en el norte de Inglaterra, se prevé que el HS2 no se entregará a los pasajeros de Manchester y Leeds hasta entre 2037 y 2040. El gobierno espera comprimir este calendario, en parte integrando la fase final del proyecto en las obras de las rutas de transporte existentes y nuevas, como la prevista conexión ferroviaria de alta velocidad entre Manchester y Leeds.

Los grupos ambientalistas criticaron el impacto en los bosques y la vida silvestre antigua, mientras que los sindicatos y los grupos empresariales dijeron que el HS2 debería proceder ahora sin más demoras.

Adif, bajo la lupa del Tribunal de Cuentas

El gestor de las infraestructuras ferroviarias en España (Adif) se encuentra bajo la lupa del Tribunal de Cuentas. El organismo que preside María José de la Fuente fiscaliza los expedientes de suspensión de contratos que han afectado a las vías férreas de alta velocidad durante los ejercicios 2014 a 2017. En este periodo dirigía el Ministerio de Fomento, Ana Pastor, primero, e Íñigo de la Serna, después. En apenas tres años, los contratistas de Adif reclamaron a la firma hasta 162 millones de euros por daños y perjuicios.

Según el informe del Tribunal de Cuentas, se han fiscalizado 64 contratos diferentes que fueron suspendidos en algún momento y que tenían por objeto obras en líneas de alta velocidad como el Corredor Mediterráneo, el Eje Atlántico, y las conexiones de Madrid con Galicia, Extremadura, Levante y Asturias. De ellos, en un total de 21 se interpusieron reclamaciones por parte de los contratistas por daños y perjuicios, muchas de las cuales aún siguen en tramitación. La más importante de las pretensiones es la formulada por un total de 25 millones de euros en una de las actuaciones de la línea Madrid-Galicia. Se trata del proyecto de construcción de plataforma en el tramo entre Prado y Porto, ambos en Ourense, adjudicado a una UTE por 104 millones. La reclamación supone más del 24% del total del precio de adjudicación y aún se encuentra en tramitación, según se señala en el mismo documento.

También se han registrado importantes reclamaciones que aún no han sido pagadas por la empresa pública que capitanea hoy Isabel Pardo de Vera. Es el caso del tramo contiguo al anterior, adjudicado a una UTE por 88,53 millones de euros. Durante su ejecución se tramitaron tres suspensiones, dos de carácter parcial y una de carácter total, y terminó con una petición de devolución de 17 millones, el 20% del importe adjudicado. De ellos se han pagado 3,3 millones y el resto de la demanda sigue aún en curso.

Otras líneas con reclamaciones importantes son la Madrid-Extremadura y la Variante de Pajares, el túnel que conectaría la meseta con Asturias. En la primera de ellas existen un total de tres reclamaciones por valor de 12,88 millones de euros, ninguna ha sido resuelta por ahora. En el caso de la segunda, uno de los proyectos con más problemas a los que ha tenido que enfrentarse la empresa pública dependiente del ahora Ministerio de Transportes, Movilidad y Agenda Urbana, hay tres reclamaciones interpuestas por los contratistas por valor de 3,6 millones.

Esta cantidad toma relevancia si se compara con la cuantía de los contratos a los que se refieren. Así, en uno de los casos concretos, la reclamación llega a suponer hasta el 29,1% del importe de la adjudicación. El contrato tenía como objeto el montaje de vía en el tramo de los túneles de Pajares a Pola de Lena, que se formalizó el 29 de julio de 2014, por un importe de 7,67 millones de euros y con un plazo de ejecución inicial de quince meses. El contratista ha recibido apenas 215.000 euros.

Como consecuencia de todos estos litigios, en el periodo que el Tribunal de Cuentas ha fiscalizado Adif multiplicó por tres las provisiones para sobrecostes y litigios. En 2015, primer año de actuación, esta partida fue de 149,66 millones de euros y en 2017 esta ascendió hasta los 504,41 millones. Para evitar problemas con el presupuesto, el órgano que preside María José de la Fuente recomienda tanto a la compañía pública como al propio ministerio encargado de ella aprobar el Contrato-Programa que le permitiría tener una financiación estable a medio plazo

Ayesa montará las vías de La Sagrera

31 – 07 – 2019 / Barcelona / Sagrera / Obras estacion ADIF – La Sagrera – Ave / Foto: Llibert Teixido

Adif AV ha adjudicado a Ayesa Ingeniería y Arquitectura el contrato para la redacción del proyecto constructivo del montaje de vía de la estación de Alta Velocidad de Barcelona La Sagrera. Con la contratación de este trabajo, estimado en 136.125 euros, se da un paso más en la construcción de La Sagrera, una de las tres grandes estaciones en las que están previstas obras junto con las madrileñas de Chamartín y Atocha.

El contrato adjudicado ahora en el marco del proyecto de La Sagrera comprende los servicios para la redacción del proyecto constructivo del montaje de vía de la estación, para lo que Ayesa contará con un plazo de seis meses. La futura estación constará de dos haces de vías consecutivos, uno con dos vías generales y seis vías de estacionamiento para servicios de viajeros y otro con diez vías para el tratamiento de trenes. Entre ambos se situarán los aparatos de vía necesarios para permitir los itinerarios correspondientes.

Además, se establecerán las fases de obra para permitir la circulación de trenes por las vías generales con el fin de no interrumpir el servicio como el mantenimiento de la capacidad de estacionamiento disponible en las citadas vías de apartado en el ámbito de Sant Andreu. También se definirá la localización de los acopios de materiales que sean necesarios o las losas de premontaje de desvíos, entre otros aspectos técnicos.

La estación de La Sagrera será un gran intercambiador intermodal que aglutinará, en el lado Besòs de Barcelona, los servicios ferroviarios de alta velocidad, los trenes regionales y los de Cercanías. También conectará con el metro y los autobuses urbanos e interurbanos. Está diseñada para un tráfico anual superior a los 100 millones de personas. Las obras de la estación se iniciaron en 2010. Actualmente, se están finalizando las obras del túnel de conexión Sants–Sagrera y la línea de alta velocidad ya funciona, aunque la estación todavía no está terminada y los trenes pasan sin detenerse.

La estación será una edificación semienterrada, con una superficie de 260.000 m2 distribuidos en tres niveles. Los servicios de alta velocidad y larga distancia de ancho internacional, así como la estación de autobuses interurbanos, se situarán, por debajo del vestíbulo principal, a un nivel superior. El vestíbulo principal dispondrá de un gran espacio central de acogida y distribución de los usuarios, y albergará también las taquillas y una zona comercial. En los niveles inferiores se ubicarán los servicios de Cercanías y regionales por vía convencional, la conexión con el metro y los aparcamientos. Sobre la estación, con el vestíbulo en planta baja y las instalaciones ferroviarias en el subsuelo, emerge el edificio vinculado a los servicios terciarios, oficinas, hoteles y otras actividades no residenciales.

La Sagrera será el catalizador de una gran transformación urbana del entorno, sobre la base de la cobertura de la superficie de vías para la construcción de un gran parque que permitirá una nueva interconexión entre los barrios de Sant Andreu-Sagrera y de Sant Martí, así como la remodelación de las áreas del entorno. El conjunto de la intervención es de 164 hectáreas, con una cobertura que va desde el puente de Calatrava hasta el nudo de La Trinitat. Alrededor de la estación se prevé la edificación de un nuevo tejido urbano residencial, equipamientos, edificios terciarios, oficinas y hoteles.

Primeras obras en una década en el Directo

El Administrador de Infraestructuras Ferroviarias (Adif) proyecta cambiar 171.752 traviesas en dos de los ocho tramos de la línea del Directo, entre Madrid y Burgos. Será la primera actuación en positivo en muchos años desde Aranda de Duero hacia Madrid, donde la circulación de trenes no solo está interrumpida, sino que es técnicamente imposible tras el sellado en 2018 del túnel de Robregordo, con la máquina que quedó atrapada por el desprendimiento de 2011.

La actuación que se prevé realizar, aún en proyecto, contaría con el cambio en el tramo de la vía entre el límite de la provincia con Segovia, en el punto kilométrico 164/600 hasta la estación arandina del Montecillo. También afectaría a la bifurcación de la capital ribereña. Se trata de las traviesas de hormigón bibloque RS instaladas que se sustituirán y que lleva a pensar que Adif pudiera tener algunas aspiraciones para una línea férrea que se está convirtiendo, desde Aranda a Madrid, en una vía fantasma.

Desde su puesta en servicio, en 1968, fue una conexión muy útil y eficaz hasta comienzos de la década de 1990, cuando llegó su declive con el descarrilamiento de un Talgo y su muerte un año después, por el accidente en el túnel de Somosierra. La línea, de 280 kilómetros de longitud, quedó dividida en dos mitades, cortando la comunicación directa entre Madrid y Burgos por ferrocarril. Y Renfe nunca más volvió a pedir permisos para que circularan sus trenes. Ahora solo se utilizan 25 kilómetros para transporte de pasajeros, los que corresponden a Cercanías desde Madrid hasta Colmenar Viejo. Otros 96 kilómetro,s que conectan Aranda con la Nueva Variante Ferroviaria de Burgos, sirven para transporte de mercancías. El resto, 159 kilómetros de vía desde Colmenar Viejo hasta Aranda de Duero, está operativo sobre el papel, pero abandonado en la práctica.

Sin embargo, la línea sigue formando parte de la Red Ferroviaria de Interés General del Estado, el conjunto de vías que gestiona Adif y que tienen estatus de interés público nacional. Aunque hay fondos públicos para mantener la vía en buenas condiciones, se ha convertido en una conexión inexistente y en un agujero de más de 15 millones para las arcas públicas. Los ayuntamientos de los diferentes municipios afectados aseguran que en estos ocho años no han tenido noticias de Adif. También denuncian que desde hace años no se realiza ninguna labor de mantenimiento ni de vigilancia y que la vía ha sido abandonada, “de forma sistemática” por parte de la administradora ferroviaria. Los robos y vandalizaciones han sido permanentes desde el cierre.

La Plataforma por el ferrocarril Madrid-Aranda-Burgos, la asociación que lucha por la reapertura de la línea, exige a Adif la aplicación de los recursos del contrato marco de mantenimiento con carácter urgente y cautelar, ante el grave deterioro que sufre la vía. Como también piden celeridad en mantener un encuentro con la presidenta del administrador. Todo ello sin descartar acudir a la justicia en el caso de que no se tenga en cuenta esta obligación.

La Plataforma asegura que la situación de la vía se ha agravado. Sus componentes piden que se lleven a cabo trabajos de desbroce y control de vegetación. Y ponen de manifiesto su intención de “poner en manos de la fiscalía toda la documentación y datos pertinentes, por entender que los daños que este ente y el Ministerio provocan a la vía, de modo directo o indirecto (presunta prevaricación) se realizan de manera deliberada e intencionada (bajo el principio de mala fe), favoreciendo con esta falta de interés”.

FGC explotará el tren al aeropuerto del Prat

El Govern que preside Quim Torra ha otorgado a Ferrocarrils de la Generalitat de Catalunya (FGC) la prestación del nuevo servicio de tren al aeropuerto de Barcelona que entrará en funcionamiento cuando se acaben las obras del ramal que está construyendo Adif, y que enlazará la estación de El Prat con la terminal T1. El ejecutivo catalán ha decidido declarar esta línea ferroviaria como servicio público, situarla en el ámbito de cercanías de Cataluña y atribuir la prestación a FGC.

La Generalitat considera que le corresponde a FGC asumir la prestación del servicio de esta lanzadera al aeropuerto en virtud del Estatuto de Autonomía, que atribuye a la Generalitat la competencia exclusiva sobre los transportes de ferrocarril que transcurran íntegramente dentro del territorio catalán, “con independencia de la titularidad de la infraestructura”. Además, el ejecutivo catalán destaca que el Estado traspasó también el servicio de Cercanías a la Generalitat.

En estos momentos, el Ministerio de Fomento está ejecutando las obras para construir el ramal de 4,5 kilómetros que enlazará la estación de El Prat de Llobregat (Barcelona) con la terminal T1 del aeropuerto, y que está previsto acaben en el año 2022. Las obras incluyen también la construcción de nuevas estaciones en la T1 y la T2, con intercambio en la línea L9 del metro. La nueva linea de cercanías prestará servicio a las dos terminales del aeropuerto (ahora se para solo en la T2) y tendrá el doble de frecuencia, con un tren cada 15 minutos, frente a los 30 minutos actuales.

El acuerdo al que ha dado luz verde el Govern faculta a FGC a “llevar a cabo las actuaciones necesarias para determinar las condiciones de explotación y de financiación para la prestación del nuevo servicio ferroviario al aeropuerto”. El ejecutivo catalán señala que “la Generalitat tiene la voluntad de garantizar un servicio de viajeros con unas condiciones adecuadas de frecuencia y de calidad, favorecer una movilidad más sostenible y contribuir a la vertebración territorial“.

Una basílica romana bajo las vías del tren

La basílica subterránea romana de Porta Maggiore, un extraordinario monumento del siglo I d.C. ubicado bajo unas vías de tren, ha abierto sus puertas este miércoles tras una compleja restauración, permitiendo disfrutar al público de una refinada y original decoración relacionada con cultos mágicos. Es la primera vez que la planta de basílica “aparece en el mundo antiguo”, explica la superintendente arqueológica para Roma, Daniela Porro, ya que nunca antes de su construcción se había visto esta planta rectangular dividida en tres naves, que luego inspiraría las iglesias cristinas.

Su descubrimiento ocurrió por casualidad el 23 de abril de 1917, al colapsar un techo de la basílica, cuando se estaba construyendo el viaducto ferroviario hacia la estación Termini y, a nivel de calle, la línea de tranvías que da servicio a los barrios situados a lo largo de la Vía Prenestina, lo que ha dado lugar a su peculiar ubicación actual, bajo esta línea y rodeada de grandes avenidas atestadas del habitual tráfico romano. Gracias precisamente a este tardío descubrimiento, se trata de un “ejemplo excepcional, si no único en el mundo”, de monumento romano inalterado y que conserva su estructura y decoración primigenia, explica la superintendencia.

El edificio fue construido por la familia Statili, ligada al emperador Augusto y Nerón, y su función sigue siendo objeto de debate entre los historiadores, que la atribuyen a un monumento funerario, a un lugar de culto o a ambos a la vez. Sería Tito Statilio Tauro, miembro de una secta mistérica, quien creó en este lugar un espacio de reunión y culto neopitagórico, según la tesis del historiador francés Jérome Carcopino, aunque los descubrimientos más recientes dan a entender que en la basílica se combinó el uso funerario con el religioso.

La basílica de Porta Maggiore es “extraordinaria” también por otros motivos, ya que se construyó desde un inicio bajo tierra, algo inusual en la época romana, y con un fin enigmático, “ligado a cultos mágicos”. También es original su decoración, con un revestimiento completo de estuco blanco y nácar, y que representa diversos mitos también relacionados con esta adoración mágica, como el suicidio de Safo, el rapto de Ganímedes o el mito de Orfeo y Eurídice.

La restauración, organizada por la Superintendencia de Bellas Artes de Roma y con el apoyo de la fundación suiza Evergete, permite ahora admirar esta “rica” decoración en el muro izquierdo, dañado por la humedad y la infiltración del agua en la roca. También llama la atención por las curiosas representaciones de “estilizadas figuras femeninas oferentes”, presentes en todo el templo, y que según apunta “parecen casi de estilo Liberty”, una corriente artística italiana de principios del siglo XX, similar al art nouveau.

Los trabajos de recuperación, que empezaron en el 2000, seguirán todavía con la instalación de una nueva iluminación que imite la que tenía originalmente el templo. La financiación de estos trabajos ha corrido a cuenta de la fundación Evergete, cuyo consejero ejecutivo, Bernard du Vignaud, alabó la “labor extraordinaria” de los restauradores italianos. La basílica se puede visitar el segundo y cuarto domingo de cada mes, solicitando una visita guiada, en pequeños grupos, para poder preservar una delicada y milenaria decoración.

La Variante de Pajarés verá la luz en 2021

La solución a los problemas en la variante de Pajares se despejará en torno a finales de 2020 o comienzos de 2021, fecha que Adif maneja para el final de las obras. La presidenta del Administrador de Infraestructuras Ferroviarias (Adif), Isabel Pardo de Vera, asegura que “hemos perdido un tiempo importante”, pero todo está listo para que se abra a a principios de 2021. “Por lo menos está todo contratado“, añade la responsable de Adif quien remarca que hay técnicos trabajando 24 horas al día.

Pardo explicaba la situación de estas obras y otros trabajdos durante su participación en la mesa redonda ‘El futuro de las infraestructuras ferroviarias en Asturias’ organizadas pordel diario El Comercio en un hotel gijonés, en la que ha participado, también, el consejero de Infraestructuras del Principado, Juan Cofiño. La presidenta de Adif lamentaba en este foro la disparidad de criterios sobre este importante proyecto y que estos no siempre han sido técnicos. Destacó que se ha cambiado el proyecto tres o cuatro veces, cuando a principios de 2020 debería de haber estado acabado, y ya no lo va a estar para esa fecha. Algo de lo que ha culpado a “egos” de algunos sobre la propiedad de la infraestructura. A su juicio, mantener la rampa de Pajares es una “absoluta irresponsabilidad” porque está “obsoleta” y es “anticompetitiva” para el transporte de mercancías.

La presidenta de Adif no quiso eludir referencias al proceso de liberalización del transporte ferroviario de pasajeros, que considera una gran oportunidad. De Pardo asegura que se ha apreciado un interés en el Norte por la resolución de este contrato que se está actualmente en “pleno proceso” de liberalización y que está resultando ser un “éxito”, con seis ofertas presentadas. De hecho, es muy probable que hoy se tengan noticias al respecto, según apuntan medios del sector. Adif celebrará este miércoles un consejo extraordinario para rubricar qué empresas comenzarán a competir con Renfe a partir de diciembre de 2020.

Las cinco compañías que aspiran a entrar a competir con Renfe son la operadora ferroviaria pública francesa SNCF, la firma andaluza Eco Rail, el consorcio integrado por Air Nostrum y Trenitalia, el grupo formado por Talgo, Globalia y el fondo Trilantic, y el conformado por las compañías de concesiones Globalvía y Moventia. Fuentes del sector aseguran que Renfe se va a hacer con el paquete estrella, el A. SNCF y el consorcio formado por Trenitalia e Ilsa (Air Nostrum) son los favoritos para hacerse con el paquete C y el B, respectivamente, ya que son los únicos que tienen trenes disponibles para empezar a operar desde el primer día. Y es que, uno de los puntos que más prima Adif es que los futuros operadores sean capaces se explotar los surcos cuanto antes. Aunque puede ocurrir cualquier cosas

Pardo ha recalcado que se han gastado 85.000 millones de euros en la construcción de vías de alta capacidad, lo que hacen que el país tenga “la mejor red de Europa y la más infrautilizada“. La presidenta de Adif aboga por “tomar nota” del pasado para no volver a la crisis vivida en Adif que llevó incluso a la paralización de obras, al tiempo que defiende buscar la sostenibilidad de la empresa pública para no tener que retraer recursos de las arcas públicas.

Pardo, asimismo, ha defendido el derecho a la movilidad y un reequilibrio entre territorios, a lo que ha apelado a la solidaridad entre administraciones. Sobre esto último, ha considerado que existe un “claro desequilibrio” de infraestructuras entre el territorio Este y el Oeste del país. Asimismo, ha incidido en que se está en un punto crucial respecto a la movilidad. Ha puesto el ejemplo de Alemania -aunque ha avanzado que se acabará extendiendo a toda Europa-, país donde ya se está “penalizando” los vuelos de corto recorrido a favor del transporte ferroviario, siempre que este sea competitivo y cuente con incentivos. A esto ha sumado que la centralidad de las estaciones, 1.500 en la actualidad en España, es “muy mejorable”.
