Seguridad para los túneles de la variante de Pajares

El Consejo de Ministros ha autorizado a Adif a licitar las obras de adecuación de accesos, evacuación e instalaciones de protección y seguridad en los túneles de la variante de Pajares, entre León y Asturias, por 13,5 millones, y la adaptación del trayecto Astigarraga-Irún, en País Vasco, por otros 59 millones de euros. El primero de estos contratos tiene por objetivo dotar a los túneles de todas las instalaciones de emergencia necesarias para posibilitar la evacuación de viajeros en condiciones de seguridad. La variante de Pajares, de 49 kilómetros de longitud, optimizará los tráficos de alta velocidad y mercancías entre León y Asturias, prestando el mejor servicio a ciudadanos, empresas y operadoras ferroviarias.

El contrato en País Vasco consiste en la implantación del ancho mixto en el trayecto comprendido entre Astigarraga e Irún, tanto en las vías generales como en las secundarias que lo requieran, adaptando las instalaciones para la correcta explotación de trenes estándar interoperables, al tiempo que se garantiza la adecuada prestación del servicio, tanto para los tráficos de viajeros como para los de mercancías. Esta actuación dará continuidad a la línea de alta velocidad entre las tres capitales de la comunidad por medio de la denominada ‘Y’ vasca, al mismo tiempo que permitirá la conexión con la frontera francesa a través de la línea Madrid-Hendaya.

La actuación en Pajares supone un nuevo avance en el Corredor Norte-Noroeste de Alta Velocidad al dotar a los túneles de la Variante de todas las instalaciones de emergencia necesarias para posibilitar la evacuación de viajeros en condiciones de seguridad. En concreto, las principales actuaciones objeto de este contrato son la ejecución de galerías de emergencia en los túneles de Vega de Ciego y Pico de Siero, la adaptación de las instalaciones de señalización de emergencia de los túneles mencionados, debido a la implementación de las nuevas galerías de emergencia, las plataformas de emergencia y accesos a las distintas bocas de los túneles de la Variante de Pajares, la adaptación de las instalaciones de las bocas de los túneles de la Variante de Pajares para dotarlas de accesibilidad en situaciones de emergencia y la ejecución de pasos biviales, que permiten el acceso a los túneles de vehículos de emergencia y mantenimiento.

La Variante de Pajares, de 49,5 kilómetros de longitud, optimizará los tráficos de alta velocidad y mercancías entre León y Asturias. Se pondrán en servicio los dos túneles de base simultáneamente, con una configuración de ancho mixto en la vía Este y ancho ibérico con traviesa polivalente en la vía Oeste, en una primera fase. Esta solución permite que ambas vías sirvan para el tráfico de pasajeros y de mercancías, sin afectar a los tiempos de viaje ni a la capacidad de la infraestructura, a la vez que favorece la conexión ferroviaria con los puertos asturianos y reduce el impacto de posibles incidencias. Además, la traviesa polivalente en la vía Oeste permite el cambio a ancho estándar en fases posteriores de la explotación. Todo ello permitirá reducir el tiempo de viaje en el trayecto Madrid-Valladolid-León-Oviedo/Gijón, incrementar la capacidad y la regularidad y aumentar el confort

El Consejo de Ministros ha autorizado a Adif a licitar el contrato de servicios de mantenimiento, renovación y soporte de los sistemas de gestión centralizada de los Centros de Regulación y Control (CRC) de Alta Velocidad, con un valor estimado de 28,8 millones de euros y un plazo de ejecución de 48 meses. Dentro de este programa de mantenimiento, renovación y conservación se encuentra la sala de control de los CRC de Atocha, Antequera, Albacete y Zaragoza, el equipamiento en salas técnicas y edificios técnicos de los sistemas CRC y los concentradores de explotación hardware y software en edificios técnicos.

Los Centros de Regulación y Control (CRC) integran todos los sistemas intervinientes en la regulación del tráfico ferroviario de alta velocidad por medio del sistema Da Vinci, que agrupa el control de tráfico centralizado, las comunicaciones fijas y GSMR, la señalización, sistemas de seguridad, sistemas de planificación y regulación, telemando de energía, videovigilancia y control de las instalaciones e infraestructuras de estaciones. Este sistema obtiene una visión global de todos los subsistemas, consiguiendo la gestión del tráfico a través de una plataforma única, lo que permite una optimización de los procesos. El contrato autorizado este martes por el Gobierno contribuye a la consecución del Objetivo de Desarrollo Sostenible (ODS) 9 (Industria, Innovación e Infraestructura), que tiene entre sus metas el desarrollo de infraestructuras fiables, sostenibles, resilientes y de calidad.

Túneles de Pajares ya tienen el montaje de vías

Adif Alta Velocidad ha finalizado el montaje de vía en placa en los túneles de Pajares, eje central de la Variante de Pajares (tramo La Robla-Pola de Lena), en la conexión de alta velocidad entre León y Asturias. En total, se han montado 49,2 kilómetros de vía en placa, 24,6 kilómetros en cada uno de los dos tubos paralelos que componen la estructura. Queda únicamente pendiente para la finalización de los trabajos de vía la soldadura y homogeneización del carril, así como el tendido del tercer carril en la vía Este, que comenzará en los próximos días. En el resto de túneles de la Variante de Pajares con tipología de vía en placa (Peredilla, Buen Suceso I, Pontones, Sotiello, Vega de Ciego y Pico de Siero) también se ha completado el montaje y hormigonado de ambas vías, sumando otros 12,7 km de vía doble en placa ejecutada.

Los dos túneles de base se pondrán en servicio simultáneamente, con una configuración de ancho mixto (ancho estándar más ancho ibérico) en la vía Este y ancho ibérico con traviesa polivalente en la vía Oeste, en una primera fase. Esta solución permite que ambas vías sirvan para el tráfico de pasajeros y de mercancías sin afectar a los tiempos de viaje ni a la capacidad de la infraestructura, a la vez que favorece la conexión ferroviaria con los puertos asturianos y reduce el impacto de posibles incidencias. Además, la traviesa polivalente en la vía Oeste permite el cambio a ancho estándar en fases posteriores de la explotación. Los principales beneficios derivados de esta actuación será la reducción del tiempo de viaje en el trayecto Madrid-Valladolid-León-Oviedo/Gijón.

También se permitirá el incremento de la capacidad y la regularidad, como resultado de disponer de doble vía en todo el trayecto de este tramo, y el aumento del confort, al establecerse unas condiciones óptimas de rodadura, debido a los parámetros de trazado y a la elasticidad del equipamiento de la vía adoptado.

La inversión prevista para el montaje de vía en la Variante de Pajares asciende a 42,73 millones (IVA incluido), desglosados en la adjudicación de los dos tramos de montaje de vía en los que se divide la Variante, La Robla-Campomanes (26,45 millones, IVA incluido) y Campomanes-Pola de Lena (16,28 millones, IVA incluido). A esta cantidad hay que sumar el importe de los suministros de vía (traviesas, carril, balasto y aparatos de vía), estimado en 42,59 millones (IVA no incluido).

Desde 2018, las inversiones directas de Adif y Adif AV en el Principado han ascendido a más de 155,6 millones, de las que la inversión principal se ha destinado a la Variante de Pajares (120,8 millones) y el resto (34,7 millones) corresponde a inversiones de Adif. En la tipología de vía en placa, las traviesas sobre las que se apoyan los carriles van insertadas en placas de hormigón, en lugar de asentadas sobre el tradicional balasto. La solución de vía en placa es la empleada habitualmente en los túneles de gran longitud, como es el caso de Pajares. A pesar de tener un mayor coste de construcción, la vía en placa presenta, como principal ventaja, su menor coste de mantenimiento, además de facilitar la operativa de vehículos técnicos y de emergencia en caso de incidencia.

Los componentes del sistema de vía en placa son los siguientes: Contrabóveda o solera plana del túnel; hormigón en masa del relleno sobre la contrabóveda; losa de hormigón armado con fibra de polipropileno, ejecutada una vez posicionada, alineada y nivelada la vía de forma definitiva; traviesas bibloque prefabricadas de hormigón, embebidas en el hormigón armado de la losa. Las traviesas disponen de una doble celosía triangular de acero que mantiene el ancho de vía. Dicha celosía queda embebida en el hormigón de la losa, colaborando en la unión traviesa-losa. Sujeciones; carril tipo 60 E-1.

Las obras de la Línea de Alta Velocidad León-Asturias han sido cofinanciadas por fondos procedentes de la Unión Europea. Dentro del período 2000-2006, las obras de plataforma de los túneles de Pajares han recibido ayudas del Fondo Europeo de Desarrollo Regional (FEDER) a través del Programa Operativo Integrado de Castilla y León y del Programa Operativo Integrado de Asturias, con un importe que asciende a 284 y 107,9 millones de euros, respectivamente; por su parte, los estudios y proyectos han sido cofinanciados con una ayuda por importe de 3,2 millones de euros procedente de las Ayudas RTE-T (Redes Transeuropeas de Transporte). Y dentro del periodo 2007-2013, las obras de plataforma de los subtramos La Robla-Túneles de Pajares y Túneles de Pajares-Pola de Lena, han sido cofinanciadas por el Fondo de Cohesión, dentro del programa operativo. Fondo de Cohesión-FEDER, con una ayuda de 126,4 millones de euros.

Joyas de Delicias: ‘seismil’ de Alco (6005)

La tracción eléctrica en España comenzó con dos actuaciones de características especiales: la electrificación en 1911 de la línea de Almería (corriente trifásica) que llevó a cabo Brown Boveri (BBC) y la del puerto de Pajares en 1925, en la línea de Asturias (corriente continua a 3.000 V), uno de los trayectos más difíciles de la red, inspirada por General Electric. Ambas experiencias pueden incluirse entre las más antiguas en su género en el mundo. Poco tiempo después la Compañía Norte electrificó algunas líneas de Cataluña y el País Vasco. El sistema elegido fue de corriente continua (1.500 V), inspirándose en la elección de nuestro vecino francés. La Guerra Civil y la postguerra impusieron un importante paréntesis en las electrificaciones; con una única excpeción en la línea Madrid Príncipe Pío a Avila y Segovia, iniciada por Norte y culminada ya en tiempos de Renfe.

Durante la segunda mitad de los años 50 se da un fuerte empujón a la electrificación; corriente continua a 3.000 V. De hecho, a finales de la década de los sesenya ya están completamente electificadas las líneas que enlazan con Madrid de Hendaya, Santander, Gijón, Monforte, y Córdoba; también se ha completado la electrificación de la mayor parte de las líneas de Cataluña. De hecho, en esas fechas Renfe dispone ya de algo más de 3.000 kilómetros de la red que funcionan con electricidad; y se transforman a 3.000 V las electrificadas a 1.500 V en Cataluña, País Vasco (excepto las líneas suburbnas de Bilbao-Santurtzi y Muzkiz) y Madrid.

La compañía Norte encargó seis locomotoras de esta serie para circular por el Puerto de Pajares, una vez que en 1925 se acometió la electrificación del tramo entre Ujo (Asturias) y Busdongo (León),un tramo de 62 kilómetros de longitud Encargadas a la industria estadounidense, en aquellos años en cabeza de la electrificación ferroviaria, en estas máquinas se adoptó la fórmula de locomotora CC (dos bogies de tres ejes cada uno) en vez de la BB (dos bogies de dos ejes) más habitual entonces, ya que el peso por eje no podía exceder de 13,5 toneladas. Esta limitación obedecía al estado en que se encontraban los puentes de la línea, por lo que la locomotora debía tener un peso total relativamente elevado dada la baja adherencia previsible.

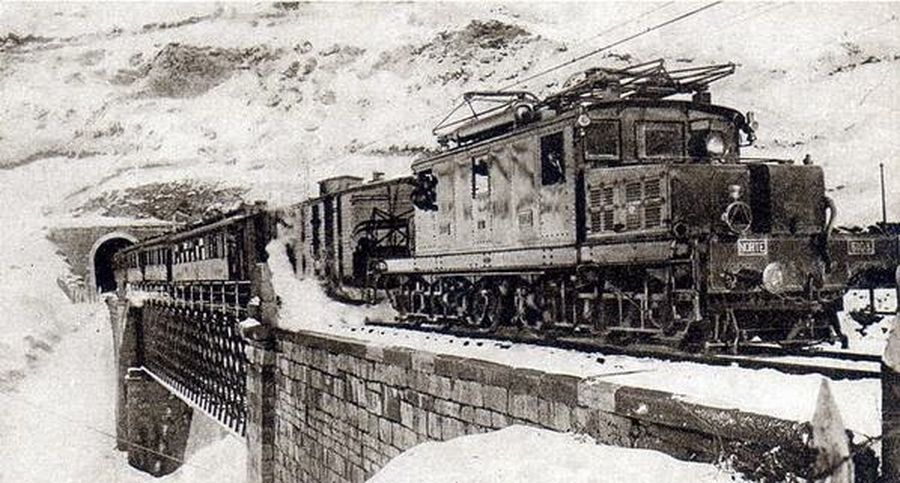

La rampa de Pajares es el tramo de la línea ferroviaria entre León y Gijón que salva el desnivel de la cordillera Cantábrica, por el paso de montaña homónimo. Su último tramo fue construido entre 1880 y 1884 y es considerada como una de las mayores obras de ingeniería en España en el siglo XIX. Todo el trayecto es un prodigio técnico, comparable al de la línea de San Gotardo (Suiza) y la de la Selva Negra (Alemania). La rampa que deben superar las máquinas es de 20 milésimas en casi todo el recorrido, con curvas de hasta 300 metros de radio; el 52% del recorrido está en vurva y debe superar 70 túneles, además de 156 pontones y puentes, metálicos y de fábrica. Según Trevor Rowe, destacado aficionado al ferrocarril y fotógrafo ferroviario de Gran Bretaña, la vía férrea por Pajares era «uno de los pasos montañosos más difíciles de Europa».

Aún empleando las más potentes locomotoras compatibles con las características de la línea, e incluso las dobles tracciones por cola, la rampa era causa de un continuo sufrimiento para ferroviarios y viajeros y además tenía una capacidad de transporte bastante limitada. Prueba de ello era que con cuatro trenes llegados a Busdongo por la rampa, se formaba sólo uno desde esta última a León que era arrastrado por potentes locomotoras de vapor.

El suministro eléctrico procedía de la central térmica que Electra de Viesgo tenía en Santa Cruz de Mieres, cerca de Ujo. Desde allí partía una línea de 30 kV hasta las dos subestaciones de la rampa, en La Cobertoria (a pie de rampa) y en Pajares, a mitad de recorrido. En las subestaciones se procedía a la transformación a 3 kV de corriente continua, y desde ellas a su distribución al hilo de contacto mediante ‘feeders’. Además de la instalación de la tracción eléctrica, Norte llevó a cabo obras para aumentar la capacidad de transporte desde Venta de Baños a Gijón. Dentro de estas obras se ampliaron las estaciones en la rampa y se construyó la estación de clasificación de La Cobertoria, para las mercancías que bajaban el puerto.

Para la tracción en la rampa, Norte adquirió en 1923 en Estados Unidos dos series de locomotoras, de seis unidades cada una. Las numeradas del 6001 al 6006 (serie 260 en Renfe) fueron construidas por American Locomotive Company (Alco), parte mecánica y General Electric, parte eléctrica. En 1924 fueran fabricadas otras seis por la Sociedad Española de Construcción Naval y Baldwin Locomotive Works, la parte mecánica, y por Westinghouse Electric la parte eléctrica, y numeradas desde el 6101 al 6106 (serie 261).​ Todas ellas disponían de una potencia de 1620 CV y disposición de ejes Co’Co’ (2 bogies de 3 ejes motores cada uno, con un motor por eje). Además en las estaciones de los extremos de la electrificación, Busdongo y Ujo, fue necesario modificarlas para que pudieran albergar instalaciones para las locomotoras de vapor y eléctricas y modificar el gálibo de los túneles, rebajando la rasante.

Las 6000, de frenado neumático de vacío, tienen un aspecto exterior típicamente norteamericano. Con un peso de 79,5 toneladas, desarrolla una potencia continua de 1.160 hW y dos combinaciones de motores (serie y serie-paralelo). La 6100, las primeras locomotoras eléctricas cuya parte mecánica se construye en España, dispone de ‘capost’ extremos. Pesan algo menos que las anteriores (75 toneladas) y la potencia contunia es de 990 kW, con tres combinaciones (S, SP y P). El freno del tren es de vacío, pero la locomotora lo tiene de aire comprimido sincronizado con aquel.

El diseño exterior de esta locomotora es de una gran sencillez. Estéticamente responde al modelo característico de las locomotoras americanas de la época, como lo demuestran sus ventanillas y puertas de madera. Desde mediados de la década de 1920, la locomotora 6005 tieneo su base en Ujo (Asturias). Esta serie de locomotoras eléctricas se emplea para remolcar trenes por el Puerto de Pajares hasta la llegada en los años cincuenta de las 7700, máquinas de mayor potencia. En 50 años no se perdió ninguna de estas locomotoras; a medida que iban abandonando Pajares siguieron sirviendo en otras líneas, al tiempo que comienza su desguace. De Ujo pasaron a Oviedo para ocuparse desde allí a distintos ramales ferroviarios. Las 6000 no salieron nunca de Asturias, salvo un traslado de la 6001 a Barcelona para hacer, junto con dos 6100 (6101 y 6102), pruebas en trenes de renovación de vía. Las 6000 se trasladan al ramal de San Juan de Nieva y las 6100 a Santander.

En 1987, se rescata la 6005 para el Museo Nacional Ferroviario tras pasar por los talleres generales de Atocha. El resto de la serie pasa por el desguace paulatinamente. De la otra serie (parece que en Astuaias la llamaban la ‘cien’ para distinguirla de las ‘seismil’), la 6102 se encuentra en manos de la Asociación Zaragozana de Amigos del Ferrocarril (AZAFT), previo paso, al parecer, por la Escuela de Aprendices de Vilagarcía de Arousa pintada en color rojo; en tierras aragonesesas aguarda en un estado deplorable una próxima restauración.

(Fuente Justo Arenillas Melendo, en “La tracción de los ferrocarriles españoles”. Fundación de los Ferrocarriles Españoles. Manuel Álvarez, “Locomotoras 14. Norte 6001/6)

La Variante de Pajarés verá la luz en 2021

La solución a los problemas en la variante de Pajares se despejará en torno a finales de 2020 o comienzos de 2021, fecha que Adif maneja para el final de las obras. La presidenta del Administrador de Infraestructuras Ferroviarias (Adif), Isabel Pardo de Vera, asegura que “hemos perdido un tiempo importante”, pero todo está listo para que se abra a a principios de 2021. “Por lo menos está todo contratado“, añade la responsable de Adif quien remarca que hay técnicos trabajando 24 horas al día.

Pardo explicaba la situación de estas obras y otros trabajdos durante su participación en la mesa redonda ‘El futuro de las infraestructuras ferroviarias en Asturias’ organizadas pordel diario El Comercio en un hotel gijonés, en la que ha participado, también, el consejero de Infraestructuras del Principado, Juan Cofiño. La presidenta de Adif lamentaba en este foro la disparidad de criterios sobre este importante proyecto y que estos no siempre han sido técnicos. Destacó que se ha cambiado el proyecto tres o cuatro veces, cuando a principios de 2020 debería de haber estado acabado, y ya no lo va a estar para esa fecha. Algo de lo que ha culpado a “egos” de algunos sobre la propiedad de la infraestructura. A su juicio, mantener la rampa de Pajares es una “absoluta irresponsabilidad” porque está “obsoleta” y es “anticompetitiva” para el transporte de mercancías.

La presidenta de Adif no quiso eludir referencias al proceso de liberalización del transporte ferroviario de pasajeros, que considera una gran oportunidad. De Pardo asegura que se ha apreciado un interés en el Norte por la resolución de este contrato que se está actualmente en “pleno proceso” de liberalización y que está resultando ser un “éxito”, con seis ofertas presentadas. De hecho, es muy probable que hoy se tengan noticias al respecto, según apuntan medios del sector. Adif celebrará este miércoles un consejo extraordinario para rubricar qué empresas comenzarán a competir con Renfe a partir de diciembre de 2020.

Las cinco compañías que aspiran a entrar a competir con Renfe son la operadora ferroviaria pública francesa SNCF, la firma andaluza Eco Rail, el consorcio integrado por Air Nostrum y Trenitalia, el grupo formado por Talgo, Globalia y el fondo Trilantic, y el conformado por las compañías de concesiones Globalvía y Moventia. Fuentes del sector aseguran que Renfe se va a hacer con el paquete estrella, el A. SNCF y el consorcio formado por Trenitalia e Ilsa (Air Nostrum) son los favoritos para hacerse con el paquete C y el B, respectivamente, ya que son los únicos que tienen trenes disponibles para empezar a operar desde el primer día. Y es que, uno de los puntos que más prima Adif es que los futuros operadores sean capaces se explotar los surcos cuanto antes. Aunque puede ocurrir cualquier cosas

Pardo ha recalcado que se han gastado 85.000 millones de euros en la construcción de vías de alta capacidad, lo que hacen que el país tenga “la mejor red de Europa y la más infrautilizada“. La presidenta de Adif aboga por “tomar nota” del pasado para no volver a la crisis vivida en Adif que llevó incluso a la paralización de obras, al tiempo que defiende buscar la sostenibilidad de la empresa pública para no tener que retraer recursos de las arcas públicas.

Pardo, asimismo, ha defendido el derecho a la movilidad y un reequilibrio entre territorios, a lo que ha apelado a la solidaridad entre administraciones. Sobre esto último, ha considerado que existe un “claro desequilibrio” de infraestructuras entre el territorio Este y el Oeste del país. Asimismo, ha incidido en que se está en un punto crucial respecto a la movilidad. Ha puesto el ejemplo de Alemania -aunque ha avanzado que se acabará extendiendo a toda Europa-, país donde ya se está “penalizando” los vuelos de corto recorrido a favor del transporte ferroviario, siempre que este sea competitivo y cuente con incentivos. A esto ha sumado que la centralidad de las estaciones, 1.500 en la actualidad en España, es “muy mejorable”.

La incógnita de Pajares

Una década. El 11 de julio de 2009 se eliminaban los escasos metros de tierra y piedra que impedían que Asturias y León dispusiera del segundo túnel de 24,7 kilómetros diseñado para el AVE. La tuneladora L’Ayalga de 1.900 toneladas protagonizaba el cale en las entrañas del macizo de las Ubiñas, a 600 metros bajo la tierra del valle de Casares, para dejar expedita la caverna. Culminaba un trabajo de 63 meses, en la nueva variante de Pajares para el tren de Alta Velocidad, en el que habían trabajaddo 4.000 operarios. Y de ahí…no hemos pasado.

Continuos problemas de filtraciones de agua y laderas que se vienen abajo cada vez que llueve están retrasando considerablemente los trabajos y generando graves problemas medioambientales. De momento se ha descartado abrir los dos túneles. Se trabaja sólo en abrir uno, pero no hay fecha prevista para hacerlo. En opinión de algunos expertos, faltaban estudios previos en una obra en la que han estado involucradas las principales constructoras españolas, como FCC, Acciona, Sacyr, Dragados o Ferrovial, junto con otras como Constructora-Hispánica.

Oficialmente se prevé terminar las obras en 2020 y poner toda la infraestructura en fase de pruebas, lo que dejaría para 2021 el momento en el que los trenes de Renfe circulasen bajo la cordillera, evitando a sus ocupantes 45 minutos de viaje. Ese era el calendario que fijó el anterior ministro, Íñigo de la Serna, hace tres veranos, pero a su sucesor se le acumulan demoras que amenazan con dar al traste con la expectativa. Es cierto que tiene a los obreros ya tendiendo la vía dentro de los túneles, un avance capital, pero existen incertidumbres en otros frentes.

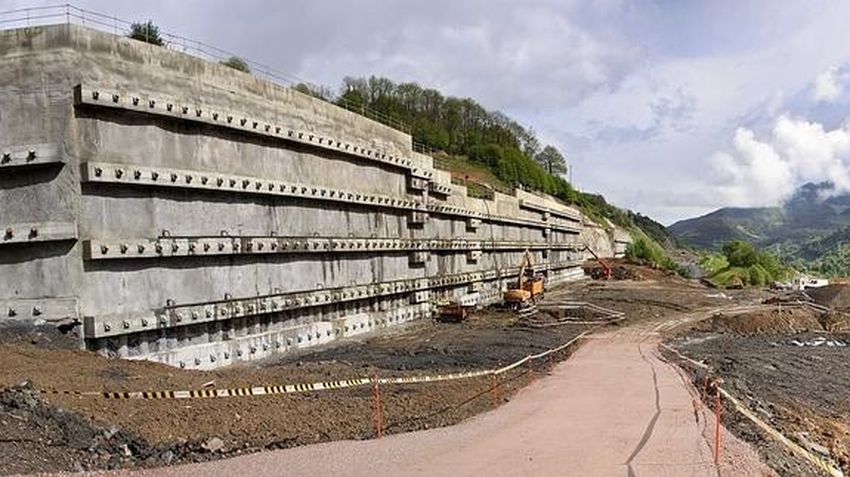

La ladera de Campomanes, hasta ahora el mayor punto crítico de la variante, tampoco está resuelta. La idea es retirarle 80.000 metros cúbicos para que dejen de presionar a la actual pantalla de contención. Ineco recibió en mayo el encargo de redactar el proyecto. Si no hay retraso lo tendrá en noviembre. Luego deberá ser sometido a supervisión técnica, preparar los pliegos para contratar la obra, licitarla, adjudicarla y formalizarla, trámites que en el mejor de los casos añaden un semestre de papeleos antes de que arranque la excavación. Ineco, por cierto, tenía confiada la asistencia al control y vigilancia de los trabajos de telecomunicaciones de la variante según un contrato que acaba de serle ampliado hasta mayo de 2021.

Los deslizamientos de este terreno de arcilla y lima llevan poniendo en jaque a los obreros desde que Acciona recibió en 2006 la misión de ejecutar ese tramo. Hasta que no se resuelvan esos corrimientos, no puede abrir la infraestructura, y lo único que cabe hacer son avances parciales. Van doce años para materializar los 4,32 kilómetros de una plataforma que, a este paso, será la de más lenta cocción de la obra pública nacional. Un tropel de obreros trata de cubrir con una capa de geotextil la estructura de desagüe que con forma de espina de pescado se aplicó al deslizamiento de L’Argaxá, uno de los mayores del lugar. La vegetación terminará luego tomando la lona para integrar en el paisaje toda esta obra. Otro batallón de obreros, camiones y palas trata de levantar un muro de contención ante el túnel de Vega de Ciego, para revertir una inestabilidad que amenazaba a una torreta de alta tensión, ladera arriba.

Los técnicos de Fomento calculan que abrir la variante proporcionará un beneficio social de 43,3 millones al año. Llegan a ellos sumando el menor coste que tendrá el transporte de mercancías y el valor que los pasajeros dan a ahorrarse los 45 minutos de más que ahora lleva circular por el puerto de Pajares. La empresa se antoja difícil. Pero ver en el tajo a tanta gente alimenta la esperanza de que concluya, por fin, este singular proyecto que tantos quebraderos de cabeza lleva dando a Fomento.Toda una incógnita.

¿Pajares se libra del agua en sus túneles?

Desvío de cauces y acuíferos secos han acabado por convertir las obras en el túnel de Pajares en un problema medioambiental muy grave. La obra más costosa del AVE lleva años provocando el desvío de agua desde León a Asturias, en una especie de trasvase oculto. Sancionada por la Confederación Hidrográfica del Duero (CHD) con una multa de 10.000 euros, Adif encarga a Tragsa un estudio sobre cauces y manantiales en sus galerías.

La sequía extrema de este año permite observar los devastadores efectos que sobre los acuíferos de León y Asturias ha provocado la obra del AVE en Pajares. Hasta la fecha se han invertido 3.500 millones para evitar los estragos que el agua producía en las galerías por donde discurrirá el tren de Alta Velocidad en su paso hacia la Meseta. Todas las fuentes de la vertiente leonesa en la cordillera cantábrica están secas. La zona está protegida por la Unión Europea como reserva de la biosfera, pero las obras de los túneles que conectan León y Asturias, en las que se trabaja desde 2004, han secado los manantiales.

Adif ha formalizado la contratación con la empresa Tragsa de un estudio sobre aforamientos en cauces y manantiales en superficie en la zona de los túneles de la variante ferroviaria de Pajares para adoptar medidas compensatorias por los daños y consecuencias que hubiera podido causar esta obra. Fuentes del operador ferroviario indican que el estudio servirá para conocer el comportamiento del agua y “proponer las medidas compensatorias que procedan”.

Adif, sancionada por la Confederación Hidrográfica del Duero (CHD) con una multa de 10.000 euros por incumplir dos requerimientos de solución e inventariado de los daños causados por los túneles de la variante formalizó el pasado 7 de septiembre con la empresa pública Tragsa el contrato para hacer ese estudio y seguimiento. Las mismas fuentes recuerdan que Adif informó en marzo a la CHD de que realizaría un estudio que permitirá conocer la influencia del drenaje de los túneles, una vez finalizados todos los tratamientos de inyección en el interior de los mismos y el sellado de sumideros en superficie y contrataría los trabajos para el control hidrogeológico.

En colaboración con la ingeniería pública Ineco, Adif trabajó en los meses previos al verano en el pliego para la contratación de la asistencia técnica para la realización de aforamientos en cauces y manantiales en superficie en la zona de los túneles de Pajares, cuyo objetivo es medir el caudal de los cauces y surgencias (manantiales originados por aguas subterráneas). Con ello se pretende establecer modelos que reflejen el comportamiento del agua subterránea, cuyas conclusiones sirvan para proponer las medidas compensatorias que procedan. Este seguimiento, que es complementario al ya realizado durante la ejecución de las obras, se extenderá durante varios ciclos hidrológicos de modo continuo y se intensificará en los periodos de estiaje, han indicado las mismas fuentes de Adif.

La CHD inició un expediente sancionador contra Adif tras una denuncia de la Federación Leonesa de Entidades Locales Menores y la Asociación Lacerta por los daños causados por las obras de la variante de Pajares, que derivó en una resolución del organismo rector de cuenca, conocida el pasado 5 de septiembre, en que multaba con 10.000 euros al operador ferroviario por incumplir dos requerimientos que se le hicieron el 29 de junio de 2016. En ellos se pedía a Adif que diera una solución e hiciera un inventariado de los daños causados por los túneles de la variante.

La Confederación resolvió que Adif incumplió el requerimiento de que en el plazo de dos meses presentaría una solución definitiva que corrigiera la derivación de aguas desde la vertiente leonesa a la asturiana como consecuencia de la intercepción de acuíferos a través del túnel Léon-Asturias y de la apertura de sumideros que afectaban a varios cauces y fuentes que vierten al túnel.También consideró incumplido otro que se le hizo para que se realizara un inventario de cauces y manantiales afectados y el aforo de los caudales de la cuenca del Duero trasvasados.

La CHD, que rechazó las alegaciones de Adif, sancionó en su cuantía máxima los incumplimientos teniendo en cuenta las pérdidas de caudales de los arroyos, que estimó en un volumen anual de entre 8 y 10 hectómetros cúbicos, así como el tiempo desde que se venían produciendo sin que se hubiera puesto una solución.

Aunque son tres los ayuntamientos afectados, los problemas conciernen a decenas o cientos pedanías, pequeños núcleos de población, algunos casi deshabitados buena parte del año. Solo en Viadangos de Arbas hay 24 fuentes afectadas, que han desaparecido o sufren “una notable merma en su caudal”. Y lo mismo sucede en otras localidades como Paradilla, Collado San Antón, Rodiezmo, La Veiga y Valdeagustín. Nadie pone en duda que el origen de sus problemas está en Pajares. Es la obra más compleja de ingeniería española, la más polémica y, para muchos, el gran fiasco. La nueva Variante de Pajares tiene unos 50 kilómetros, de los que la mitad son los dos túneles que se han excavado, los sextos más largos del mundo.

La obra, anunciada inicialmente en 1.000 millones de euros, debe sustituir al trazado por el puerto de Pajares, la gran obra ferroviaria del siglo XIX y aún en servicio. Se ha disparado de precio por las filtraciones primero y ahora por los deslizamientos en Asturias y ya ha consumido 3.500 millones. Zapatero anunció en una vista que estarían abiertos en 2009 pero ya nadie se atreve a dar una fecha, y la mirada está puesta más allá del 2020.
