Joyas en custodia: ‘Marta’ (SHMB 1)

Publicado el mayo 8, 2020| Deja un comentario

El patrimonio ferroviario que se conserva en España se conforma como un conjunto de elevado valor histórico, independientemente del estado de custodia. Sin embargo, el desinterés por este asunto es prácticamente general, salvo escasas excepciones, en claro contraste con lo que sucede en países de nuestro entorno, especialmente en Alemania donde la preservación es una tarea centenaria. Las administraciones culturales muestran, por lo general, una manifiesta indiferencia por esta cuestión, salvo casos muy puntuales.

Con motivo del primer centenario de los ferrocarriles españoles celebrado en 1948 se organiza en Barcelona un exposición de material ferroviario de diversas épocas y se rinde homenaje a ‘la Mataró’ (primera locomotora que circula en la península), que se coloca en pedestal. Durante esos días se plantea la conveniencia de llegar a convertir en permanente una exposición de esta naturaleza. Sin embargo, la precariedad de medios de Renfe impide la viabilidad del plan, ya que algunas de la más antiguas máquinas de la muestra (conservadas por las antiguas compañías privadas) vuelven al trabajo diario.

Las primeras gestiones encaminadas a la creación de un museo ferroviario fructifican en 1965 con el nombramiento como director de la futura institución de Francisco Wais San Martín, afamado historiador ferroviario que acaba de dejar la adjuntía a la dirección general de Renfe. Wais inicia la búsqueda de fondos con notables documentos, maquetas, fotografías y objetos menores, pero deja para más adelante la creación de una colección permanente de material móvil. Hay que esperar hasta 1984 para que se abra el Museo del ferrocarril en la antigua estación de Delicias. Seis años después, se rehabilitan las instalaciones del antiguo depósito de Vilanova y la Geltrú, donde se almacena una gran parte del material móvil de una segunda exposición ferroviaria que se desarrolla en Barcelona en 1972. Conviene recordar, que el primer centro de estas características que abre sus puertas al público es el de las empresas mineras de Río Tinto (1974),que cierra en 1985 ante las graves dificultades económicas (vuelve abrir en 1994).

Curiosamente el material ferroviario ‘preservado’ no está por lo general en manos de la Administración, sino que en muchos casos se encuentra en dependencias privadas (Hierros López y José Mª Valero, de Zaragoza, y Luciano Vaño, de Valencia, disponen de una cuantiosa colección), en instalaciones de Renfe (cuantiosas piezas) y en custodia de aficionados afiliados a organismos como las asociaciones de amigos del ferrocarril. Un gran impulso se produce en los 90 con iniciativas en Asturias, Andalucía, Catalunya y el País Vasco, sin olvidar los importantes pasos que se dan en Ponferrada, Mérida y Águilas (Murcia), que contribuyen a salvar y conservar lo que queda del patrimonio ferroviario.

«La historia de la preservación del patrimonio ferroviario en España es un camino lleno de dificultades e incluso despropósitos«, sostiene Juanjo Olaizola, uno de nuestros mejores conocedores de la historia del ferrocarril y alma mater e impulsor del Museo Vasco del Ferrocarril. Olaizola está convencido de que se hace necesario tener unos criterios claros de lo que se debe y no debe ser preservado a fin de centrar los recursos y no realizar esfuerzos baldíos. Ubicar todo el material resulta una misión casi imposible; y su restauración es inabordable.

Por eso resulta sorprendente que organismos privados dediquen su esfuerzo y recursos a esta tarea, máxime cuando las empresas que se ocupan de la restauración son más bien escasas y el trabajo que efectúan alcanza costes en ocasiones desorbitados. Y los intereses de algunas de las primeras no son siempre bienintencionados. Como destaca Miguel Muñoz Rubio cuando ocupa la dirección de Delicias «resulta poco usual que una empresa privada tenga los mismo objetivos que el propio museo».

Durante la primera década del siglo XXI se despierta una inusitada fiebre por el desarrollo de planes turísticos con trenes de vapor. Surgen proyectos como setas. El cóctel resulta explosivo cuando se juntan los intereses espurios con el desconocimiento y buena fe de las administraciones locales que, en aras a impulsar este tipo de planes, caen en manos de este tipo de empresarios con pocos escrúpulos.

Uno de los casos más destacados es el del ‘Tren del Guadiato’, «un proyecto generador de puestos de trabajo», según destacan sus promotores cuando lo presentan en público, en el que se plantea invertir 14,4 millones de euros, con cargo a los fondos Miner europeos. El 29 de enero del 2007 el Ayuntamiento de Peñarroya (Córdoba), el Centro de Estudios Históricos del Ferrocarril Español y la Compañía General de Ferrocarriles Turísticos SA (en ambas entidades tiene su capital Carlos G.) firman un convenio para poner en marcha el plan que pretende recorrer la sierra cordobesa (más de 200 kilómetros con paradas en 19 estaciones). «No va a ser sólo un proyecto turístico y cultural, sino que servirá para generar desarrollo social y económico en el norte de la provincia», sostiene la Administración provincial que concede su apoyo.

El presidente del Centro de Estudios Históricos de Ferrocarriles, Ricardo Oliver, explica que este proyecto va a tener repercusión nacional e internacional e implica no sólo a Córdoba sino también a Ciudad Real, porque enlazará con Puertollano, y a Badajoz porque incluye la línea de Almorchón. Oliver asegura que van a utilizar material «de primera línea», locomotoras y piezas móviles recuperadas de la comarca cordobesa. Una de estas máquinas que potencialmente se prevé que pueda arrastra el tres es la SHMB 1, considerada una joya del patrimonio ferroviario local, expuesta en una peana en la Plaza de la Dirección de Peñarroya.

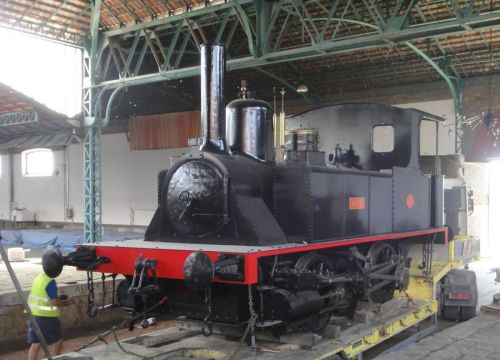

Se trata de una pieza de vapor 020T (locomotora-ténder de dos ejes acoplados), construida en 1884 por la Société Alsacienne de Constructions Mécaniques, de Mulhouse (Francia), con el número de fábrica 3.699, que se construye para la Société Houillère et Métallurgique de Bélmez (SHMB 1). Bautizada como ‘Marta’, y con queda integrada años más tarde en la Sociedad Minera y Metalúrgica de Peñarroya, aunque pasa finalmente a manos de la Empresa Nacional Carbonífera del Sur.

‘Marta’ integra el parque de la ‘Maquinilla’ que durante décadas remolcan los vehículos que transportan tanto mercancías (sobre todo carbón) como personas entre Bélmez y Peñarroya-Pueblonuevo. Como indica José Antonio Torquemada, el origen de la Maquinilla se remonta al año 1883, cuando se inicia la construcción de los primeros ramales mineros en ancho de vía normal español (1668 milímetros) que, con el tiempo, enlazan entre sí hasta crear el itinerario alternativo entre Cabeza de Vaca y El Porvenir. Pronto, además del transporte de carbón, este pequeño ferrocarril minero comienza a ser utilizado para el traslado de los mineros, así como por cualquier habitante o visitante de la comarca;e el servicio era gratuito, lo que contribuye a su popularidad en el Alto Guadiato.

La ‘Maquinilla’ es una de las raras excepciones entre los ferrocarriles de vía ancha españoles, ya que elude la forzosa integración en Renfe (1941). De este modo, se mantiene en manos privadas hasta que en 1960 la Sociedad Minera y Metalúrgica de Peñarroya, de capital francés, cede su patrimonio en el Guadiato a la empresa pública Encasur ((en 1900 adquiere a los Ferrocarriles Andaluces sus vías mineras y, también, sus explotaciones carboníferas). «La Maquinilla» juega un papel fundamental en el desarrollo técnico de SMMP en su centro operativo de la actual Peñarroya-Pueblonuevo. Dentro de su cerco industrial presenta una gran ramificación de vías; comparte en varias de ellas trazado con la vía métrica mediante un tercer carril. A todas luces es un ferrocarril minero e industrial que, además de materias primas y productos industriales, transporta operarios hasta sus centros de trabajo en pozos ubicados a una distancia considerable de las poblaciones.

En esta línea se emplean tres locomotoras del tipo 030-T, construidas por la belga Société Anonyme Métallurgique de Couillet, en 1898, 1900 y 1902, con números de fábrica 1214, 1301 y 1352 que reciben los números 1 a 3, respectivamente. Únicamente subsiste la número 1, que durante años permanece expuesta en un parque público de Peñarroya. En 2007 se traslada a Pla de Vilanoveta (Lleida) para su restauración en los talleres de la Asociación para la Recuperación de Material Ferroviario (Armf).

También se envía la ‘Marta’ a Lleida para su restauración, como parte del convenio firmado con las empresas de Carlos G. La operación queda envuelta en una fuerte polémica, ya que el Consistorio deja en manos del promotor privado el traslado y la reparación de la máquina, pese a que el plan del Tren del Gudiato está parado. (En una situación similar se encuentra, como se puede ver aquí, la 1701 de MZA, restaurada para encabezar el tren del Guadiato y que custodia Talleres Celada). De los 1,5 millones de euros de los Fondos Miner que se destinan al proyecto turístico, solo 600.000 se corresponden con trabajos realizados. En una investigación de la Guardia Civil denominada ‘operación Rocket’, se determina que más de 600.000 euros van a parar a las empresas citadas, sin que se sepa aún por qué reciben ese dinero.

El juez imputa en la causa a diez personass, a los que acusa de delitos de fraude contra la Administración Pública y falsedad documental, entre ellos la exalcaldesa socialista de la localidad, Luisa Ruiz, y los dos empresarios catalanes, Carlos G. y Ricardo Oliver. La Guardia Civil determina que existen unos documentos que, supuestamente, acreditan la finalización de las tareas de restauración de tres locomotoras para el proyecto; una de ellas (‘Marta’) no ha sido reparada y las otras dos (1701 MZA y ‘Santa Bárbara’ SMMP 1, siguen en sus respectivos talleres.

Los gestores municipales califican de «timo» la supuesta restauración de la locomotora SHMB-1. Un concejal asegura que, cuando examinan la máquina, el hogar carece de algunos de los elementos fundamentales para su funcionamiento y la puerta está desvencijada. Tampoco se encuentran los mecanismos de seguridad, manómetros, silbatos y señales acústicas pertinentes; accesorios para ejecutar la marcha atrás están sin sujeción, y fácilmente se pueden desenroscar sin cumplir su función, e incluso están bloqueados, como la palanca de freno. Las válvulas de escape de presión están sin ajustar. Y para colmo se mantiene la pintada que sufre en la peana de su ubicación original, antes de ser enviada a Lleida. «Lo único que han ejecutado en la restauración ha sido la pintura, y esa acción le ha costado al municipio 242.000 euros», concluye el informe municipal. ‘Marta’ no puede circular así, Todo un fiasco. (Diario Córdoba)

(Fuentes. Juanjo Olaizola, en «Preservación, restauración y gestión del patrimonio ferroviario». Javier Fernández, en «Locomotoras de vapor preservadas en España». José Antonio Torquemada, en «La Maquinilla. Ferrocarriles mineros de Bélmez y Peñarroya». Diario Córdoba. ABC)

Deja un comentario

Publicado en treneros

Etiquetado fiasco, Marta, operación Rocket, Peñarroya, SHMB 1, vapor

Joyas en custodia: ‘la Coronel Esteban’

Publicado el mayo 7, 2020| Deja un comentario

El ferrocarril del siglo XIX en Asturias tiene un carácter eminentemente minero e industrial. Aunque en esa época funcionan tres compañías ferroviarias de servicio general (Norte, Langreo y Económicos de Asturias), se produce un incremento constante de ferrocarriles de servicio particular, destinados a la exclusiva explotación de una determinada industria. Las empresas mineras y siderúrgicas necesitan enlazar sus instalaciones con las líneas generales para transportar los materiales procedentes de sus explotaciones a los centros de exportación.

No resulta extraño que sean las empresas mineras las primeras en disponer de ferrocarriles; recordemos que las primeras aplicaciones del íneas férreas se producen en Europa para este tipo de explotaciones. Los intereses empresariales de las distintas industrias están presentes en la construcción de ferrocarriles dentro de sus propiedades. «Primero para sacar el carbón de la bocamina a los lavaderos y cargaderos y posteriormente, para unir sus instalaciones a las líneas generales que transportan los materiales hacia el exterior. Son por tanto las propias empresas las que invierten en este medio de transporte«, explica Paz García Quirós, técnico de museos del Ayuntamiento de Gijón.

Aunque se afirma que la apertura del Ferrocarril de Langreo, primero, y después la línea León-Gijón (con sus respectivos ramales), son los responsables del aumento de producción de carbón en Asturias, los especialistas defienden ahora que quienes contribuyen a ese incremento son los ferrocarriles particulares. «En cuatro años (1895-1899), el aumento de producción es de más de medio millón de toneladas de mineral; en 1899 la cifra se sitúa en 1.557.910 tonelada (548.910, un lustro antes). Este aumento equivaldría prácticamente al producido en 20 años (627.793)», sostiene García Quirós. «Estos relativamente pequeños ferrocarriles mineros afluentes a los ejes ferroviarios y el aumento de producción de las explotaciones mineras asturianas del centro de la región están íntimamente relacionados», concluye la investigadora.

Este pasado industrial y minero de Asturias propicia la existencia de un cuantioso parque de tracción de vapor, vestigios de fábricas y minas. A las unidades que encargan las pequeñas industrias de la región se une un ingente material de segunda mano procedente de los ferrocarriles de servico público. En cualquier caso, en el Principado se encuentra uno de los conjuntos de locomotoras de vapor más variados e interesantes del país.

A Asturias llegan docenas de ejemplares provenientes de los principales productores de este tipo de locomotoras: Bélgica, Francia, Alemania y, en menor medida, Gran Bretaña. Debido a los problemas de abastecimiento ocasionados por la Primera Guerra Mundial /1914-1918), que coincide con un espectacular aumento en la producción carbonera, hacen su aparición las máquinas de origen norteamericano, hasta entonces poco conocidas en el Principado. En 1917 funcionan en las minas asturianas más de un centenar de este tipo de locomotoras, de casas tan reputadas en este campo como Couillet (Bélgica), Krauss u Orenstein Koppel (Alemania) o Vulcan Iron Works (Estados Unidos).

La anecdótica presencia de fabricantes españoles se compensa por la construcción artesanal de algunos ejemplares, por parte de las empresas de mayor tamaño, como Fábrica de Mieres, que copia modelos ya existentes y de probadas capacidades. Tan solo Hulleras del Turón dio un paso más en ese camino; llega incluso a diseñar sus propias locomotoras, proyectadas para atender las peculiaridades de su ferrocarril.

Aunque presentan una gran diversidad en su construcción, todas comparten algunos aspectos esenciales: su poco peso las hace idóneas para rodar por vías de construcción muy ligera. Están igualmente adaptadas para circular por curvas de radio muy pequeño y llevan el aprovisionamiento de agua en tanques laterales, sobre la caldera (tanque de albarda o saddle tank) o bien en el bastidor (well tank). Además el mantenimiento es relativamente sencillo y económico, aspectos que ayudan a que muchas de ellas presten servicio durante décadas, sin apenas alteraciones.

La aparición de las locomotoras eléctricas o de combustión interna en las minas (1950) y el declive de la minería de montaña propician el ocaso de estas máquinas de vapor. Tras la creación de Hunosa (1967), se acelera su desaparición; la última circula en 1992 (?), Hulleras de Sabero. Buena parte del parque se vende como chatarra, pero aún perviven en Asturias varias docenas de ellas, en diferentes estados de conservación. Muchas de ellas acaban en el Museo del Ferrocarril de Asturias, institución dedicada a la conservación y difusión del patrimonio industrial asturiano, y se restauran. Otras permanecen en manos de distintas instituciones o particulares en estados de conservación variopintos y su preservación suscita no pocas controversias, dado que son iconos de la industrialización asturiana.

Una de estas pequeñas máquinas es la conocida como ‘Coronel Esteban’, que en la actualidad custodia el Museo del ferrocarril de Gijón. Esta pieza, de rodaje 020T, pertenece a un modelo normalizado de locomotora de maniobras construido por la fábrica catalana Maquinista Terrestre y Marítima en 1910 para ferrocarriles industriales. Desde su incorporación, la máquina se encarga del movimiento de vagones entre la fábrica de armas y las vías de la Compañía del Norte, en Trubia. Esta pieza se manntien en servicio hasta 1991; cinco años después se traslada al museo de Gijón.

La máquina, de 25 toneladas de peso en vacío, circula por vías de 1.674 milímetros ya que, como se ha comentadoo, se encarga de trasladar el material por la línea general. En la fábrica de armas de trubia, se mantiene como reserva de la locomotora diesel Deutz ‘General Jiménez Alfaro’. Su último encendido en Trubia se produce con ocasión del rodaje del documental «El Ferrocarril el ingenio de las máquinas», de la Productora de Programas del Principado de Asturias; por desgracia ese día se rompe un tubo de la caldera y deja de funcionar.

La Fábrica de Armas de Trubia, situada en Trubia a orillas del río Nalón, dispone desde abril de 1883 de un ramal para enlazar en Oviedo con la Compañía del Norte. Un año después trabaja también en otra línea, con ancho de vía de 750 milímetros (Ferrocarril de Trubia a Quirós), que enlaza con las zonas mineras de Riosa. Ya en 1904, con la construcción y entrada en servicio del Ferrocarril Vasco-Asturiano, se posibilita la salida de los productos hacia el mar, en el puerto de San Esteban de Pravia. Del material motor empleado por la fábrica de armas, subsisten actualmente dos locomotoras. La más antigua (1891) sale de la casa belga de Lieja Société Anonyme St. Leonard, con número de fábrica 876 y rodaje 020T; se la bautiza ‘General Azpiroz’ y recibe el número 2. Actualmente se encuentra preservada en la Escuela Politécnica Superior del Ejército de Tierra (Madrid).

Con idéntico ancho de vía, la fábrica de Trubia adquiere años más tarde a la Sociedad Metalúrgica Duro-Felguera una locomotora de características similares a otra suministrada en 1895 por La Maquinista Terrestre y Marítima, ‘Pedro Duro’ número 1, con el número de fábrica 11. El fabricante catalán entrega en 1910, con número de fábrica 46, nuestra ‘Coronel Esteban’. Años después suministra dos unidades más; una en 1917 (número de fábrica 85) y otra en 1919 (número de fábrica 90).

Estas máquinas de dos ejes acoplados, se emplean en los ferrocarrriles generales principalmente en servicios de maniobras de las estaciones, aunque su uso resulta excepcional en las antiguas compañías ferroviariass españolas. Esto se debe en gran medida a que los modelos que inauguraron las líneas, de escasa potencia, resultan prontamente relevados por sus compañías de los servicios en línea y éstas los destinan a los servicios auxliares. No obstante, la compañía M.Z.A. encarga a la belga Marcinellde Couille 10 locomotoras 0-2-0T para estos menesteres, principalmente en el trasiego de vagones en los puertos del Mediterráneo.

La Fábrica de Armas de Trubia es uno de los grandes centro de fabricación nacional, que en sus mejores tiempos llega a ocupar hasta 1.200 operarios. Construida en la confluencia de los ríos Nalón y Trubia, a 12 kilómetros de la capital, produce a principios del siglo XX acero a gran escala, que permiten construir cañones rayados de 24 centímetros, que exigen hasta 40 toneladas de hierro; y otros de menores dimensiones; los renombrados de acero de 15 centímetros y de 7,8; grandes cureñas y armones de chapa de acero; carros de municiones, proyectiles de acero fundido de todos calibres; barrenas, mordazas, sondas, tubos, alzas, cierres, sunchos, manguitos, soportes, volanderas, rascadores y en fin, cuantos elementos componen la gran industria guerrera. En las primeras décadas del siglo XX vive una etapa expansiva no sólo en cuanto a la ampliación de infraestructuras, sino también de producción como consecuencia de las dos guerras mundiales y la Guerra Civil española.

La ‘Coronel Esteban’ permanece, como ya se ha mencionado, en el Museo del Ferrocarril de Gijón, un centro específicamente creado para conservar y difundir el patrimonio ferroviario. El museo reúne más de la tercera parte de las 65 censadas en el Principado, y, entre ellas, muchas de las más importantes del conjunto, varias de ellas en estado de marcha. La última iniciativa ha sido la rehabilitación operativa de la locomotora VA 8 para su puesta en servicio por vías de Feve.

El museo está diseñado para facilitar a los visitantes la comprensión de la historia del ferrocarril en Asturias: tecnología y mecánica, economía del ferrocarril, ferrocarril y desarrollo local y regional, el ferrocarril como medio de transporte de mercancías y viajeros, como vehículo de intercambio de ideas y culturas y como factor de cambio en el comportamiento social y de costumbres. Su función no se limita a ofrecer una visión nostálgica y evocadora de un pasado perdido, sino que intenta mostrar las claves para el entendimiento y comprensión de procesos venideros.

(Fuentes. Manuel Antonio Huerta Nuño, en «Fábrica de Arma de Trubia. De la destrucción a la desafeccion». Paz García Quirós, en «Minería y ferrocarril minero en Asturias a finales del siglo XIX». Javier Fernández, en «Locomotoras de vapor preservadas en España»)

Deja un comentario

Publicado en treneros

Etiquetado armas, Asturias, Coronel Esteban, Gijón, Museo del Ferrocarril, Trubia, vapor

Joyas en custodia: Baldwin I (130-2001)

Publicado el mayo 6, 2020| 3 comentarios

Cuando Renfe compra su última locomotora de vapor en 1961 (la Garratt 282 F-0430 construida por Babcock & Wilcox) se cierra un vasto ciclo en la historia del ferrocarril español, iniciado en 1848 cuando se realiza el viaje inaugural la primera locomotora que circula en España, ‘la Mataró’, fabricada en Inglaterra. Cuatro años después, con materiales importados, se construye la Ilamada ‘Primera española’, para la misma línea de Barcelona a Mataró, a la que sigue en 1855 la ‘Arenys’», de iguales características. Ciento veinte años de historia que abarcan el origen, crecimiento y apogeo de los caminos de hierro, simbolizados por la máquina de vapor.

Las empresas ferroviarias españoles recurrren a Estados Unidos en casos muy especiales. Ante la imposibilidad de adquirir locomotoras en Europa durante la Gran Guerra (1914-1918), las compañías españolas encargan a Rogers Locomotive and Machine Works (después entraría en Alco, American Locomotive Company) 55 máquinas y 13, a la Baldwin Locomotive Works (BLW). No es, sin embargo, la primera ocasión en que se acude a los fabricantes estadounidenses; el antiguo ferrocarril de Zaragoza al Mediterráneo tiene 15 de esta última y 17 ‘carolinas’ de la primera circulan en la línea de la compañía de Valls-Villanueva-Barcelona. En total, hay 89 unidades de vapor en nuestro país. La mayor parte del material de tracción vapor se adquiere a fabricantes alemanes (978), británicos (724), franceses (694) y belgas (326).

La Baldwin Locomotive Works (BLW) es uno de los grandes fabricantes estadounidenses de locomotoras de ferrocarril durante el último cuatro del siglo XIX y el primer tercio del XX. Líder indiscutible en el mercado nacional norteamericano, su fama traspasa fronteras. Pese a sus modestos orígenes, en menos de cincuenta años la compañía norteamericana consigue ser el mayor productor mundial de locomotoras de vapor. Su suerte declina cuando la demanda cambia a las máquinas diésel. American Locomotive Company (Alco) se presenta como un competidor agresivo que finalmente supera a la Baldwin y que supone casi su declive (desaparece en 1972).

La locomotora del día pertenece a una serie de cuatro máquinas encargadas conjuntamente por la Sociedad General de Azucareras de España (Sgae) y por Agrícola Industrial Navarra Sociedad Anónima (Ainsa) para dotar de piezas de maniobras a dos de sus instalaciones: las dos locomotoras de Sgae prestarían servicio en la Azucarera del Duero (en Toro) y las dos de Ainsa, en la Azucarera de Tudela. Precisamente el fabricante estadounidense Baldwin Locomotive Works produce esta máquina en 1920 en su factoría de Philadelphia (EE UU), con el número de fábrica 53437; de ahí su denominación como ‘la Baldwin I’.

Fácilmente reconocible en su silueta, Baldwin aporta su diseño clásico de la típica locomotora tantas veces visible en las películas del Oeste. La máquina, de rodaje 1-3-0 (conocido también como ‘Mogul’) dispone de ruedas motrices de diámetro de 1.200 milímetros, mientras que el del eje de guiado delantero es de 660 milímetros Funciona a vapor saturado, con combustible de carbón. El timbre de caldera es de 12 kg/cm2 y los cilindros de válvula plana y distribución Walschaerts de 400 x 640 milímetros, lo que le proporcionan una potencia de 800 CV. El peso en servicio es de 50 toneladas, con una capacidad de 10.000 litros de agua y 5 toneladas de combustible.

Las cuatro locomotoras de las azucareras, aunque aparentemente son similares y salen de fábrica casi simultáneamente, presentan de origen algunas diferencias. Las de la Sgae son numeradas ‘AE 4’ y ‘AE 5’, mientras que las de Ainsa navarra lo hacen con los números romanos ‘I’ y ‘II’. Las cuatro siguen el patrón de color «estilo 291 negro y dorado» genérico de Balwin, pero con matices: las primeras lucen el rojo en su rodaje y las de Tudela lo tienen en negro. Hasta sus últimos días siguen quemando carbón, cuando muchas de sus coetáneas pasan por la fuelización.

Al poco tiempo de adquirir estas unidades, las necesidades propias de la explotación desencadenan que Ainsa realice algunas modificaciones en sus dos locomotoras, que las diferencia aún más de sus gemelas de la Sgae. En la Azucarera de Tudela las locomotoras de maniobras forman composiciones en la factoría y salen a la vía general para expedirlas. De hecho sus máquinas se dotan de un eyector de vacío (para hacer freno) más acorde al de la normativa de la compañía Norte, por cuyas vías discurre su actividad comercial. También deben sustituir el sistema de inyección de agua y las válvulas de seguridad por unos sistemas más semejantes a los que son más comunes en las máquinas que circulan por nuestro país.

La Sociedad Ibérica de Construcciones y Obras Públicas (Sicop) adquiere en 1951 la ‘Baldwin I’ de Ainsa, que desempeña trabajos de construcción de la línea Andorra-Escatrón, uno de los ferrocarriles mineros más importantes del país. Una vez terminadas las obras de construcción, la máquina pasa a formar parte de la Empresa Nacional Calvo Sotelo (y posteriormente de Endesa). Trabaja principalmente como unidad de maniobras, aunque también transporta carbón extraído de la mina ‘Andorrana’ hasta la estación de Andorra; aquí se encarga de las maniobras de formación de las composiciones. También funciona como caldera nodriza, para pasar vapor a los tanques de fuel del resto de locomotoras de la línea y su puestas en marcha. Mientras, su gemela sigue de servicio en la Azucarera de Tudela hasta que en 1963 se desguaza.

Una avería en el rodaje obliga a su retiro del servicio a principios de los 80. La ‘Baldwin I’ queda apartada en el depósito de Andorra, pero incluso así se usa como caldera estática. Tres años después (agosto de 1983) se retira definitivamente. El destino es inevitable. En 1985, llega en un estado lammentable a Zaragoza para su desguace. Milagrosamente evita el desarme; técnicos de Renfe de Delicias apoyados por miembros de la Asociación Zaragozana de Amigos del Ferrocarril y el Tranvía (Azaft) la restauran y consiguen encender su caldera. Bajo la tutela de este grupo de entusiastas, la locomotora participa en distintos viajes y actos y su figura se exponea sobre un pedestal en la céntrica Plaza de España de Zaragoza, con motivo de la muestras “El Tren” (1987) en el Palacio de Sástago.

Endesa, propietario de la locomotora, firma en 1990 el convenio de cesión definitivo por el cual la ‘Baldwin I’ y otros vehículos ferroviarios del Ferrocarril Andorra Escatrón, se ceden a la Diputación Provincial de Zaragoza para la creación del Museo del Ferrocarril en Aragón. La Diputación delega la gestión y custodia de dicho patrimonio en la Azaft. Desde entonces, la ‘Baldwin I’ tracciona diversos trenes, recupera su utilidad como caldera nodriza para encender la ‘Escatrón’ en muchos otros viajes y presume de ser una de las pocas ‘vaporosas’ que funcionan con carbón. La antigua máquina de la azucarera enciende por última vez su caldera en 1999 para calentar el fuel de la ‘Esccatrón’. En ese momento se detectan averías que aconsejan su reposo.

Declarada Bien Catalogado del Patrimonio Cultural Aragonés (2004), esta unidad se traslada en 2006 a la estación de Casetas, donde la Azaft realiza sus trabajos. Los entusiastas miembros de esta asociación consiguen volverla a poner en marcha, tras un laborioso proceso de reparación. Sin embargo, la ‘Baldwin I’ debe pasar por un taller homologado, donde se realizará su adaptación a los modernos sistemas de seguridad que la faculten para circular por la red ferroviaria.

Para culminar este proceso, la Azaft lanza una campaña de búsqueda de fondos y recursos que les permita acelerar la puesta a punto de la locomotora. Abierta tanto a particulares como a empresas e instituciones, la asociación prevé también la posibilidad de que quienes donen mayores cantidade se puedan convertir en entidades colaboradoras del colectivo. Todos los mecenas del proyecto, tanto particulares como empresas, tienen derecho a obtener desgravaciones fiscales y recibir información de los avances de la restauración. Adeemás se beneficiane de algunas ventajas y compensaciones, como el obsequio de la novela de ambiente ferroviario «De aprendiz a soldado», de Pedro Navarro, socio y antiguo operario del taller de Renfe, que trabajó en la primera restauración de la ‘Baldwin I’.

La Asociación Zaragozana de Amigos del Ferrocarril y Tranvías, fundada en 1979, es una asociación sin ánimo de lucro, declarada de utilidad pública. Entre los fines de la asociación destacan las ideas de “agrupar, fomentar y desarrollar la afición a los ferrocarriles y tranvías en general, tanto en miniatura como reales». Los socios de esta entidad logran rescatanr del desguace o del olvido valiosas piezas ferroviarias, algunas de las cuales estáno ya restauradas y se encuentran en funcionamiento. Entre el material recuperado se encuentran las veteranas locomotoras de vapor de Endesa Baldwin 130 ‘Aragón’ (1920) y Jung 242T ‘Escatrón’ (Alemania, 1953), así como las locomotoras eléctricas de Renfe 1005 (España, 1927) y 7702 (Inglaterra, 1952).

La Azaft realiza gran cantidad de salidas (regulares y chárter) por diferentes lugares de la geografía española. Estos viajes, en ocasiones, surgen como colaboración con diferentes instituciones que requieren la presencia del ‘Tren Azul‘ en diferentes actos, festividades o conmemoraciones. En otras ocasiones, los viajes que realizan se hacen por propia iniciativan, con el objetivo de llevar de excursión a socios y acompañantes a distintos destinos turísticos. Los trenes de la Azaft se ponen en marcha en múltiples ocasiones para participar en rodajes cinematográficos, como en las películas “En brazos de la mujer madura” (1996), en un famoso spot publicitario de una colonia con Antonio Banderas (1999), y en otras series, cortos y anuncios. Su apuesta por un museo del ferrocarril, frustrada por la llegada de la Alta Velocidad a Zaragoza y la remodelación de Delicias, queda de momento en el aire.

(Imagen cortesía de Ángel González Mir. Fuentes. Francisco Cayón, en «¡Que fabriquen ellos! La fabricación de locomotoras de vapor en España, ¿Una ocasión perdida para la industria?». Gustavo Reder y Fernando Fernández Sanz, en «Antología de las locomotorad de vapor en España: 120 años de historia». Asociacion Zaragonza de Amigos del Ferrocarril y el Tranvía. Jordi Escudé, en Ferropedia)

3 comentarios

Publicado en treneros

Etiquetado 130-2001, Azaft, Baldwin I, locomotora, Oeste, vapor, Zaragoza

Joyas en custodia: 1701 de MZA

Publicado el mayo 5, 2020| 1 comentario

Determinar el modelo de la locomotora ideal para el arrastre de los trenes expresos trae de cabeza a los ingenieros que orientan a las compañías ferroviarias en el primer tercio del siglo XX. En el debate interno, los especialistas de la compañía de Madrid a Zaragoza y Alicante (MZA) muestran serias discrepancias, no solo con los de las firmas de la competencia, sino con la idea generalizada en las empresas ferroviarias europeas. En el ideal de los técnicos de la firma con capital mayoritario de los Rothschild, las nuevas máquinas deben mantener las ruedas de 1,750 metros de las ‘Pacífic’ para conservar la velocidad; poseer cuatro ejes acoplados para garantizar la adherencia en las rampas y una caldera de mayor tamaño para elevar la superficie de calefacción y disponer así de una alta vaporización.

La idea mayoritaria defiende que solo dos cilindros son insuficientes para la cantidad de vapor producido por una locomotora de estas características. Sin embargo, MZA se apoya en el principio de la simple expansión, de tal forma que se decide por un modelo basado en los cánones norteamericanos con tan solo dos cilindros. Los ingenieros fijan la vista en las máquinas de tipo 2-4-1 ‘Montaña’, del que no existen antecedentes en Europa, y que acaban de aparecer en Estados Unidos. Casualmente, la compañía del Norte (antagonista de la anterior y apoyada en el capital de los Pereire) se interesa también por una ‘Montaña’, el modelo 4.600, similares a las piezas de las firmas francesas del Este y el PLM. La española MZA es la primera europea que consigue poner en servicio regular una locomotora de este tipo, aunque las francesas se adelantan en probar en vía sus ‘Montañas’.

Tres fabricantes acuden a llamada de MZA. La alemana Henschel le ofrece una máquina análoga a las ‘Pacific 877-880’, con un eje acoplado más, pero manteniendo el sistema ‘Compound’. La American Locomotive Company (Alco) le propone una evolución de las ‘Pacífic’ serie 900, también alargadas con un cuarto eje acoplado y la simple expansión más acorde con las tendencias estadounidenses. La Maquinista Terrestra y Marítima (MTM) plantea una locomotora evolución de la serie 1400’s con un bisel posterior y ruedas de 1,750 metros, pero que mantiene la simple expansión y vapor recalentado. Esta última se hace con el concurso. El 30 de junio de 1925 entrega la primera unidad de la serie (1701 a 1725), matriculada dentro de la nueva centena de las 1700’s.

La prueba en vía resulta sorprendente. La nueva locomotora arrastra un tren de 530 toneladas entre Arcos de Jalón (Soria) y Torralba (Cuenca) y obtiene la misma marcha que la del expreso 805 Madrid-Barcelona (con 300 toneladas de carga). Un mes después presta ya servicio regular. Las 25 primeras locomotoras se destinan al depósito de Madrid-Atocha y a la línea de Madrida Zaragoza, donde las 1400’s tomana el relevo hasta Barcelona. Las 1.700’s se diseñan como locomotoras de simple expansión con recalentador, una potencia de 2232 CV, timbre de 14 kg/cm2, diámetro de ruedas motoras de 1,75 metros y un esfuerzo de tracción de 1.4407 kilogramos.

Conforme se entregan más unidades, se reparten por el resto de líneas hasta que finalmente acaparan todos los trenes expresos y correos de las principales líneas de MZA, y se hace posible verlas en Sevilla y Alicante. Las mejoras de los tiempos de viaje con las 1.700 es sustancial en todos los trayectos. En la relación Madrid-Sevilla se recorta una hora en los expresos diurnos y dos en los nocturnos. Los maquinistas consideran que estas máquinas tienen una considerable potencia, resultan económicas y cuentan con la mejor estabilidad de marcha que puede tener una máquina de dos cilindros. En llano se defienden bien, hasta con velocidades de 90-100 kilómetros por hora y también muestran un buen comportamiento en rampas con un tonelaje apropiado.

Hasta 1931, se entregan 95 unidades. A lo largo de la serie se introducen novedades. Las locomotoras 1724 y 1725, por ejemplo, llevan precalentadores Worthington; desde la 1766 hasta el final lo tenían Dabeg. De la 1770 hasta la 1775, la distribución se hace por válvulas Lentz, y de la 1776 hasta la 1795, incluyen alumbrado eléctrico en lugar del de petróleo. Las diez últimas (1786-1795) incorporan además pantallas deflectoras a los lados de la chimenea, cuyo objetivo de provocar una corriente de aire ascendente a los lados de la caja de humos que eleve el humo expulsado por la chimenea para no entorpecer la vista del maquinista. Este efecto se complementa con una superficie inclinada que, arranca de la topera y se eleva sobre la plataforma hasta superar el bloque de los cilindros.

Mientras MZA apuesta por la serie 1700, su antagónica Norte lo hace por la 4600 formada por 56 locomotoras construidas por Euskalduna, Babcock&Wilcox y la Maquinista (MTM) (las cinco primeras por la alemana Hanomag). Si bien la comparación entre ambas series -que entran en servicio prácticamente a la vez- da lugar a enconados debates entre los expertos que apoyan la tecnología y el rendimiento de una serie o de la otra, lo cierto es que ambas marcan la culminación de la tracción vapor en España antes de la Guerra Civil y son todavía locomotoras muy valoradas y recordadas entre ferroviarios y aficionados, sostiene Ángel Rivera, en su blog ante el que tanto recurro.

Todas las 1700’s llegan a Renfe y se rematriculan como 241-2001 a 241-2095. Madrid-Atocha es el depósito con el mayor número de máquinas, seguido por Barcelona-Pueblo Nuevo, Sevilla y Zaragoza, los depósitos originales de MZA. La electrificación de la red catalana en los años cincuenta desplaza las del depósito barcelonés a Lleida y posteriormente a Ciudad Real. Salvo algunas excepciones, las 2200 y las Mikado las relegan a trenes de inferior categoría, aunque y probablemente también se debilita su mantenimiento y prestaciones. Quince unidades sobreviven al desguace de la serie entre 1966 y 1968, el último año de servicio de tracción vapor a carbón. Estas últimas 15 también se fuelizan, posteriormente, y se envían a Salamanca, cuyo depósito alcanza una fama merecida por el cuidado mantenimiento que dan a sus locomotoras hasta su desaparición definitiva en 1971. La 241-2001 (ex-MZA 1701) se preserva para el museo ferroviario.

En 1981, restaurada convenientemente, realiza el viaje conmemorativo del 125 aniversario de la inauguración de la línea de Manresa a Lleida. Con estas locomotoras, se consigue un modelo de gran potencia, económico y muy bien construido, que los maquinistas aprecian por su fuerza, docilidad y sencillez de manejo, asegura Pere Comas, lo que alarga su vida útil. Para el autor, especialista en la historia de MZA, se trata de uno de los modelos mejor logrados de los ferrocarriles españoles. A juicio de Ángel Rivera, la 1.700 es la reina de la citada compañía.

A pesar de su historia, la ex-MZA 1701 permanece desde 2008 en los talleres del barrio de Armunia la empresa leonesa Celada, una de las pocas firmas especializadas en España en la reparación de trenes históricos. Talleres Celada reclama desde 2016 que la Fundación de los Ferrocarriles Españoles (FFE) vuelva a hacerse cargo de ella, en una solución que incluya el cobro de la parte pendiente que queda de su restauración. En varios escritos, la FFE alega que la locomotora se cede en 2008 al Centro de Estudios Históricos del Ferrocarril Español (CEHFE), y que debe ser esta entidad privada, con sede en Barcelona y Cantabria, y dedicada también a la recuperación del patrimonio ferroviario, quien resuelva esta situación tan incómoda.

Los propietarios de Talleres Celada sostienen que la locomotora les llegó desde el Museo del Ferrocarril de Madrid con personal de dicho centro público y que la empresa no tiene ningún documento firmado por escrito con la entidad catalana que preside el polémico Carlos G. Criado. El empresario catalán, impulsor del Centro de Estudios Históricos del Ferrocarril Español (CEHFE), está implicado en la ‘operación Rocket’ que desarrolla la Guardia Civil en varias provincias españolas por las presuntas irregularidades en subvenciones europeas, nacionales y autonómicas sobre las antiguas zonas mineras del carbón, centrada sobre todo en el municipio cordobés de Peñarroya.

Talleres Celada se dirige a la Fundación de Ferrocarriles Españoles, y no a la CEHFE, porque cree que la cesión a esa entidad catalana es hoy nula porque un bien público no se puede ver envuelto en un caso de presunta corrupción. La restauración de la locomotora 241-2001 la decide el Ayuntamiento de Peñarroya (22 de marzo de 2010) que, con cargo a los Fondos Miner, propone la puesta en marcha del proyecto turístico ‘Tren del Guadiato’ que gestiona y desarrolla la entidad privada de Carlos G. (iniciales por reclamación de cumplimiento de la Ley Orgánica 3/2018, de 5 de diciembre). El tren turístico está llamado a unir Puertollano (Ciudad Real) con Almorchón (Badajoz) y con la propia capital cordobesa. El viaje a través del citado trayecto permite recorrer los hermosos paisajes que caracterizan la Sierra de Córdoba, así como otras zonas limítrofes de singular belleza.

El proyecto es un completo fiasco. Según la Unidad de Investigación de la Guardia Civil (UCO), las subvenciones nunca llegan a su destino; los concursos públicos se amañan; los firmantes de los documentos ni aparecen o cuando lo hacen ni se dan por aludidos; los supuestos ingenieros que encabezan la idea no tienen titulación: y, sobre todo, los trenes con los que la comarca pretende salirse económicamente nunca llegan a la vía. Varios de sus promotores pasan por la cárcel; aún no se ha llevado a juicio.

Pese a todas las circunstancias que rodean el proyecto cordobés, Talleres Celada asegura que completa los trabajos, asume los costes pendientes, que eran los más costosos, al tener noticias de que el nuevo destino de la ex MZA-1801 puede ser al Tren de la Fresa, como publican varias publicaciones especializadas. La restauración incluye la instalación de un sistema de frenado de aire comprimido y la adaptación para que funcionar con fuel-oil. Labores complejas y para las que hay que contar con amplia experiencia. Esta joya de MZA espera, apagada y en silencio, a que alguien resuelva de una vez por todas este asunto.

(Imagen Talleres Celada. Fuentes. Pere Comas, en «Breve historia de la tracción de vapor en M.Z.A. Ángel Maestro, en «Las grandes locomotoras de vapor en España». Gustavo Réder y Fernando Fernández Sanz, en «Locomotoras de MZA. Historia de la tracción vapor en España».
Ámngel Rivera, en Trenes y Tiempos)

1 comentario

Publicado en treneros

Etiquetado 1701, 241-2001, CEHFE, Celada, locomotora, montaña, MZA, vapor

Joyas en custodia: ‘la Mikado’ leonesa

Publicado el mayo 4, 2020| Deja un comentario

En 2000, existen en España veintisiete locomotoras de vapor potencialmente operativas, cifra que en cinco años ve incrementada en otras once unidades. Y sin embargo, veinte años después no solo no se añaden nuevas restauraciones, sino que apenas se consigue salvar nuevas unidades. Las asociones del ferrocarril pierden masa crítica y fuerza y las administraciones funciona a medio gas lastradas por las dificultades económicas y el desinterés de quienes mandan.

El tiempo pasa para todos; y no depara mejores resultados. Al contrario. Lejos quedan los años en que la Asociación de Amigos del Ferrocarril de Bilbao presume de custodiar ‘la Guipúzcoa’, la única locomotora de vapor preservada en orden de marcha en España a finales de los sesenta, que se utiliza en la realización de diversos trenes conmemorativos. En tres décadas son 38 las máquinas capaces de salir a la vía, fruto de proyectos como la Fundación Río Tinto, los Museos del Ferrocarril del País Vasco y de Asturias, la Fundación de los Ferrocarriles de Galicia y el Museo del Ferrocarril de Ponferrada. A ellas deben sumarse nuevas iniciativas como la desarrollada en Venta de Baños y la restauración de la ‘Verraco’ 2723, la locomotora de vía ancha en funcionamiento más antigua de España (1891).

En la actualidad, es de destacar el trabajo que desarrollan la Asociación Zaragozana de Amigos del Ferrocarril y el Tranvía (Azaft) y de la Fundación para la Preservación del Patrimonio Ferroviario e Industrial de Mora la Nova (FPPFI). En ambos centros se recoge el espíritu que inspiró en las últimas décadas del pasado siglo a los amigos del ferrocarril para impulsar en España los primeros proyectos para la recuperación integral de locomotoras de vapor para su puesta en servicio. Resulta injusto no citar la magnífica gestión que realizan Alberto Fernández, en Gijón, y Juanjo Olaiola, en Azpeitia, que mantienen varias piezas de vapor en funcionamiento y que realizan salidas a la vía durante la temporada museística. Y tampoco conviene olvidar los proyectos que se desarrollan en Arganda, Utrillas (Teruel) y en Río Tinto. Tampoco puede faltar una mera referencia a la Associación para la Reconstrucción y Puesta en Servicio de Material Ferroviario Histórico (Armf) que en sus talleres de Lleida lleva a cabo una espléndida tarea de recuperación de nuestras máquinas.

Uno de las inicitivas más memorables de esos primeros años es la que desarrollan en León un pequeño grupo de aficionados que con su deseinterasado trabajo y esfuerzo voluntario consiguen devolver a la vía a una Mikado. La locomotora 141F-2346 se rescata de la estación de Zamora, donde queda apartada cuando desaparece la tracción vapor en España. En 1983 se traslada a la estación de Monforte de Lemos (Lugo); ahí se adecenta y queda expuesta en uno de sus andenes. Un año después, en virtud a un convenio establecido entre la Fundación de los Ferrocarriles Españoles y la Asociación de Amigos del Ferrocarril de León (Alaf) se traslada a los talleres de Renfe de esta ciudad, donde miembros de dicha entidad se ocupan de su total reparación. La Mikado realiza su primer viaje público a Valladolid el 27 de septiembre de 1996. Desde esa fecha, su presencia es constante en diversos trenes conmemorativos.; ocasionalmente también encabeza el Tren de la Fresa.

En ancho ibérico, llegan a circular 297 locomotoras Mikado con ténder separado. Salvo las 55 unidades de la Compañía del Norte, el resto (242) se adquieren a partir de 1953, mediante uno de los mayores pedidos de locomotoras que Renfe haya hecho nunca. A principios de los años 50 resulta urgente una renovación del parque ferroviario español, muy castigado por la guerra y la postguerra. Se firma con el constructor británico North British Locomotive el suministro de 25 unidades y material para la fabricación en España de otras cien unidades más. Otras 117 se construirían con material ya español. Los cuatro constructores españoles contratados son Macosa, La Maquinista Terrestre y Marítima, Euskalduna y Babcock & Wilcox. Esas unidades se entregan en años sucesivos; la última llega en 1961. La última locomotora de vapor en servicio comercial normal que oficialmente circula en Renfe es, precisamente, una Mikado (141F-2348), que apaga el 23 de junio de 1975 en la estación de Vicálvaro el entonces príncipe de España, Juan Carlos de Borbón.

«El hecho de que quemaran fuel en lugar de carbón ha sido muy apreciado por los fotógrafos. El fuel produce enseguida una negra humareda. En estos últimos tiempos de tracción vapor, cuando los maquinistas me veían apostado en lo alto de una trincheracon la cámara en ristre, se apresuraban a quemar una cantidad extra de fuel para aumentar el dramarismo de la toma«, cuenta el gran Manolo Maristany en Vía Libre. Este entusiasta de los trenes (autor de una decena de libros objeto de culto entre los aficionados) narra también la curiosa anécdota del maquinista del expreso Madrid-Barcelona que, al contemplar la ‘Mikado 141F-2111’ recién restaurada, saca la cabeza de su ‘verdosa’ Mitsubitsi y «grita ronco de entusiasta: ¡leona!. Otros testigos dicen que grita ¡maciza!. Pero el caso es lo mismo. Es una prueba más del entusiasmo que despiertan las viejas locomotoras de vapor». Y eso que hay especialistas que sostienen que estas máquinas tampoco son para tanto.

La ‘Mikado 141-F-2346′ es una de las últimas locomotoras fabricadas por la compañía La Maquinista Terrestre y Marítima; construida en su factorias de Barcelona con mano de otra y maquinaría totalmente española, sale con el número de fábrica 710. Entregada a Renfe en 1957 (serie 2341 al 2346), presta servicio durante unos 17 años y recorre cerca de 600.000 kilómetros a lo largo del país, tanto con trenes de pasajeros como de marcancias. Depositada en Zamora para su desguace, la rescata el Ayuntamiento de Monforte de Lemos, para ser exhibida con motivo del Centenario de la Línea Palencia-La Coruña. Gracias al empeño de la Asociación Leonesa de Amigos del Ferrocarril (Alaf) se logra su recuperación para el servicio.

La Asociación Leonesa de Amigos del Ferrocarril nace como tal el 1 de febrero de 1992 en la capital leonesa, gracias a la inquietud de un grupo de empleados y jubilados de Renfe. Sus objetivos abarcan todo lo relacionado con el tren: desde el modelismo, hasta la rehabilitación y mantenimiento de material ferroviario. Esta asociación está abierta a todos los aficionados al ferrocarril. Alaf comienza su actividad con el modelismo; construye diferentes modelos y maquetas que posteriormente expone en distintas dependencias. Durante este tiempo, Alaf sabe despertar el interés de instituciones y empresas, y promueve la recuperación de la ‘Mikado’ hasta que logra su recuperación el logro más importante de Alaf. La máquina se guarece en los talleres de Renfe-Operadora, en El Barrio de El Crucero de León.

En 2011, es la última ocasión en que la emblemática locomotora Mikado expulsa humo de vapor por sus chimeneas; en marzo de ese año enciende sus calderas para que, de forma simbólica, realice el ‘último paso’ por El Crucero, en la jornada en la que oficialmente se suprime el paso a nivel en la barriada leonesa. La ‘vaporosa’, como la ‘inglesa 7766’, deben pasar la revisión ‘tipo R’, una comprobación similar a la ITV de los automóviles, que consiste en desmontar el tren casi pieza a pieza para supervisarlo, antes de ensamblarlo. La verificación se debe pasar cada 16 años y cuesta en torno a los 38.000 euros, una cantidad de la que no disponen los socios de Alaf. Desde ese momento, permanece «parada y olvidada» en los talleres que Integria (entidad gestora de los talleres de Renfe) tiene en León. «La máquina estaba en buen estado, pero ahora no lo sabemos. El problema es que ya no podemos acceder a ella«, denuncia la Asociación Leonesa de Amigos del Ferrocarril, que una década después no pasa por su mejor momento y corre riesgo de desaparecer.

La Fundación de Ferrocarriles Españoles reclama desde hace un tiempo el material móvil que Alaf mima y pone a punto desde hace varios años, entre otras la ‘Mikado’. El origen de esta dispuesta viene de un desencuentro por la remodelación ferroviaria en León, que no cuenta con el aval de la Alaf. De esta forma, parece truncarse, una vez más, un plan turístico, con varias rutas en proyecto. También queda en el aire la creación de un museo ferroviario, cuyos fondos (unas 1.500 piezas ferroviarias) salen del material acumulado durante estos años por los socios de Alaf. Hay concejales que defienden la creación de este centro para lo que proponen habilitar los actuales talleres de Renfe, en el barrio de La Sal, donde puede funcionar, además, una escuela taller. Además de la Mikado, la asociación custodia una ‘inglesa’ (7766), un electrotrén 432 y un tractor de maniobras y media docena de coches y vagones.

Un convenio con Renfe les permitía acceder a los talleres y cuidar del viejo patrimonio. Pero en los últimos meses se les restringe el acceso a las dependencias ferroviarias. «Es como si tienes un tesoro y decides dejar el cofre abierto. No va durar», advierte la asociación que mayoritariamente se compone de jubilados. En esa línea insisten en que el material histórico es hoy «una fuente de negocio» tanto en su explotación, una vez reparado, como en su rehabilitación y conservación. Alaf asegura que, en el caso de ser aprobado el proyecto, puede comenzar a funcionar casi de inmediato y crecer en el medio y largo plazo.

(Fuentes. Juanjo Olaizola, en «Treinta años de tracción vapor en España (1975-2005)». Javier Fernández López, en «Locomotoras de vapor preservadas en España». Vía Libre)

Deja un comentario

Publicado en treneros

Etiquetado 141-F-2346, Alaf, desencuentro, Integria, León, locomotora, Mikado, peligro, vapor

Joyas en custodia: ‘la Vaporosa’ militar

Publicado el mayo 3, 2020| Deja un comentario

Desde su nacimiento, la obsesión de los ingenieros de Renfe es modernizar el parque motor, muy castigado por los tres años de guerra, pero también muy maduro y con máquinas antiguas heredadas de las antiguas compañías ferroviaras que tienen grandes dificultades para su renovación. En la década de los 50, incorpora 221 locomotoras eléctricas, 219 máquinas diésel, 20 automotores TAF, las cuatro unidades del Talgo y los ferrobuses para los servicios de cercanías y regionales. Sin embargo, a pesar de que hay una preferencia evidente por la tracción eléctrica, no se renuncia a la adquisición de unidades de tracción de vapor que con el Plan de Fuelización supone añadir 406 nuevas piezas.

A mitad de la década anterior, se realiza el primer ensayo de fuelización. Diecisiete locomotoras de la serie 400 se transforman para evitar el uso del carbón. Algunos añas antes se prueban los cargadores mecánicos de carbón tipo Stocker (en uso en otros países desde 1910) en alguna ‘Santa Fe’, 2200 y 2700; necesitan un tamaño de carbón apropiado. A estos inconvenientes se une en muchas ocasiones otro factor: la dureza de las aguas de muchas localizaciones. Las calderas de las máquinas acumulan grandes depósitos calcáreos que deben ser eliminados manualmente. Y otro aspecto que conduce a evitar el carbón es el del bajo rendimiento energético que produce en las locomotoras, en relación con la gran cantidad de mineral que devoran.

En 1952 se produce la fuelización a gran escala; se llegan a fuelizar un total de 694 locomotoras. Las diez ‘Confederación’, las diez ‘Garrat’, y 123 ‘Mikados’ que se incporran en esa época al parque móvil, ya vienen fuelizadas de fábrica. Por consiguiente, se plantea la fuelización y la diselización, lo que al criterio de la dirección de Renfe tiene dos importantes consecuencias: el peligro de la irregularidad del suministro (como durante la II Guerra Mundial) y el gran gasto de divisas. Sin embargo, este tipo de combustible de importación solo se usa como medida de transición, y fuera de las grandes arterias de la Red; la gran apuesta pasa por la electrificación de la red.

La fuelización del parque de locomotoras permite, entre otras cosas, mejorar las condiciones de explotación al aumentar su rendimiento térmico y económico; mejorar las duras jornadas de trabajo de los fogoneros que en algunas locomotoras les lleva a palear mas de 3.000 kilos al día; reducir el tiempo de espera para la entrada en servicio de la locomotora; aprovechar para mantener un fuego óptimo durante todo el viaje, con las economías que ello supone. El ferrocarril industrial de Samper de Calanda a Andorra es el último en utilizar la tracción vapor por medio de fuel-oil.

Durante estos años se culmina el primer ciclo de la electrificación de la red, lo cual posibilita que se pasen de contar con 722 kilómetros en 1953 a 3.140 1968. Aunque entre 1969 y 1972 el proceso se estanca, ya ha dado sus primeros frutos, puesto que en 1973 están electrificados los principales ejes que unen Madrid con el País Vasco, Cantabria, Asturias, Monforte de Lemos y Córdoba; la red catalana y la unión de ésta con Valencia; y la mítica línea Gádor-Nacimiento. Las máquinas de vapor ceden su secular función a las modernas locomotoras diésel y eléctricas. Muchas se desguazan, unas pocas se ceden a empresas y organismos y otras se reservan.

Precisamente la máquina que nos ocupa, la 240-2215, se libra del proceso de fuelización y sigue alimentándose con carbón. Construida en 1933 por la factoría valenciana Construcciones Devís, es la única superviviente de su serie, compuesta inicialmente por quince máquinas (1001-1015) que en 1940 son ya 38. Similares a las ‘1500 de MZA’, y con pequeñas modificaciones a las 4.201-4.235 de los Ferrocarriles Andaluces, estas locomotoras están consideradas como las primeras de tipo unificado de los ferrocarriles españoles. Llegan a circular 258 de estas máquinas, de las cuales 229 salen de la factoría de la Maquinista Terrestre y Marítima, la mayor serie homogénea construida por un fabricante español. Según los especialistas, pocas series de locomotoras son tan polivalentes como ésta; se utilizana masivamente en todo tipo de trenes y en todos los recorridos nacionales. Es, por tanto, uno de los modelos que mejor se adaptan a a las necesidades de los ferrocarriles españoles.

La Compañía del Oeste reparte estas locomotoras en los depósitos de Madrid-Delicias, Arroyo de Malpartida, Salamanca y Monforte, aunque tras la constitución de Renfe -donde se renumeran como 240-2201 a 2215- algunas pasan al depósito de Vigo. Aparte de sus servicios por todo el noroeste peninsular, en la década de los 40, cursan el recorrido completo Salamanca-Madrid sin cambio de tracción en Ávila. «El prestigioso historiador ferroviario Ángel Maestro cuenta que se las suministra el mejor carbón del depósito para que puedan hacer las marchas asignadas a las locomotoras eléctricas en este tramo», cuenta Ángel Rivera en Trenes y Tiempos.

El desguace de toda la serie se lleva a cabo entre 1965 y 1968. La ‘mil de Oeste’ 2215 se encuentra en manos del Regimiento de Zapadores Ferroviarios de Campamento (Madrid). De ahí que la ‘Vaporosa’, como allí es bautizada, pueda participar en distintos actos conmemorativos, tales como el centenario de la rampa de Pajares (octubre de 1984) y en la Jornada de Puertas Abiertas del Museo del Ferrocarril en Madrid en 1996. Releva a la Mikado 141F-2111, al frente del Tren de la Fresa. La máquina ‘militar’ pasa al antiguo Regimiento de Zapadores de Cuatro Vientos (Madrid) cuando se reunifican las unidades ferroviarias del Ejército y en 2001 se traslada con el Regimiento de Ferrocarriles número 13 desde su acuartelamiento en Madrid a Zaragoza, en las antiguas instalaciones del Centro de Adiestramiento y Doctrina San Gregorio. La ‘Vaporosa’, con matrícula SMF 240-2215 desde que está en unidades militares, vuelve a ser rebautizada como ‘San Fernando’. Disuelto el Regimiento de Zapadores (tras 124 años de existencia), la locomotora es cedida en el 2011 al controvertido Centro de Estudios Históricos del Ferrocarril Español (CEHFE) y trasladada a los talleres de Lleida de la Associación para la Reconstrucción y Puesta en Servicio de Material Ferroviario Histórico (Armf).

La máquina se encuentra en la actualidad en manos del Parque Ferroviario de Martorell (PFM), que cuenta con un pequeño, pero valioso, número de vehículos en exposición, incluida alguna joya de nuestra historia ferroviaria. El centro, con vinculaciones directas con el CEHFE, custodia además en la histórica nave de MZA la diesel 10825 (operativa) y tres coches de indudable valor histórico: el antiguo LBA (Lorca a Baza y Águilas) C-8 del año 1889, el MZA A-330 de 1912, y un coche-salón de 1929 que en la Compañía del Oeste es matriculado como S-3.

(Fuente Ignacio de Ribera, en «Ingenieria ferroviaria en el siglo XX: 1914-1986». Miguel Muñoz Rubio, en «Renfe, 75 años de historia (1941-2016). Javier Fernández López, en «Locomotoras de vapor preservadas en España». Pere Comas, en «Breve historia de la tracción vapor en M.Z.A. Ängel Rivera, en el blog Tiempos y trenes)

Deja un comentario

Publicado en treneros

Etiquetado 'mil Oeste', carbón, CEHFE, Martorell, SMF 240-2215, vapor, Vaporosa, zapadores

Joyas en custodia: ‘Escatron’ de Endesa

Publicado el mayo 2, 2020| Deja un comentario

El desmantelamiento y desguace de locomotoras del vapor del parque español comienzan en los años 50, aunque en las dos décadas siguientes el operador español se deshace de la mayor parte de las vaporosoas, de forma que a principios de los 80 el número de máquinas en activo es prácticamente nulo, salvo en algunos ferrocarriles industriales, donde tampoco se prodigan. En esta década se incia el cese de los desguaces y se toma conciencia del valor (por historia u ornato) que permite que una gran parte de las unidades que han resistido lleguen hasta nuestros días, aunque no todas, por desgracia.

Los especialistas en vapor aseguran que solo el 6% del total que han llegado a existir permanecen ‘conservadas’. El dato puede parecer exiguo, pero aún es mucho menor el parque de otros vehículos ferroviarios: los coches con cierta antigüedad son prácticamente inexistes y los más ‘recientes’ son pocos. Claro está que son muchos menos los vagones de mercancías reservados. El valor estétito y simbólico de las locomotoras de vapor es mumo más perceptible que el del material remolcado, explica Javier Fernández, director del Museo del Ferrocarril de Gijón y uno de nuestros grandes conocedores del ferrocarril español.

Los pocos estudios que hay sobre la materia concluyen que el 40% del material preservado está en manos de museos y entidades afines, lo que a juicio de Javier Fernández supone que esté garantizada en teoría su conservación y difusión pública. Las unidades que mantienen Asociaciones de Amigos del Ferrocaril suponen sólo catorce unidades; si bien es ciero que una parte fundamental de las piezas en custodia se han cedido a museos e instituciones, cuando no se han convertido en organizaciones museísticas. Renfe se suma al proceso de recuperación de locomotoras de vapor, en estos primeros años, con nuevas iniciativas, muchas veces en colaboración con diversos colectivos de amigos del ferrocarril, como es el caso de la restauración del Tren del Centenario en 1981 o de la locomotora 241-2001 (ex 1701 de MZA).

Aunque buena parte del material no es original de la zona, el patrimonio ferroviario conservado en Aragón es de los más importantes de España. La existencia, desde hace varias décadas, de una chatarrería que mantiene piezas adquiridas en desguaces por toda España, es la causa principal de que en Aragón coexistan actualmente locomotoras procedentes de puntos tan dispares como Riotinto o Barruelo. Pero si algo conviene destacar, es la labor de la Asociación Zaragozana de Amigos del Ferrocarril y Tranvía (Azaft) que coadyuva a que el patrimonio ferroviario aragonés posea la importancia cualitativa que presenta en la actualidad, con varias locomotoras en marcha y otras en diferentes fases de recuperación. Lástima que el proyectado Museo del Ferrocarril en Zaragoza siga a la espera de mejores tiempos.

Entre los fines de la asociación destacan desde el principio «agrupar, fomentar y desarrollar la afición a los ferrocarriles y tranvías en general, tanto en miniatura como reales» (del artículo tercero de los Estatutos). Para un mayor logro de tales objetivos, la Azaft se organiza internamente a través de diversas secciones, lo que posibilita que cada asociado pueda participar en las áreas de su mayor preferencia: tren real, modelismo, filatelia, fotografía, video, investigación, etc. Una de las labores en las que pone más empeño es la de promover acuerdos entre empresas e instituciones con vistas a la preservación del patrimonio histórico ferroviario. Este esfuerzo ha fructificado en diversos convenios de colaboración con la Diputación Provincial de Zaragoza, la Fundación de los Ferrocarriles Españoles, Endesa, la Compañía Internacional de Coches Camas (CIWL) y la S.E. Correos y Telégrafos. Gracias a dichos convenios se consiguerescatar del desguace o del olvido valiosas piezas ferroviarias, algunas de las cuales son restauradas y se encuentran en funcionamiento.

Entre el material recuperado se encuentran las veteranas locomotoras de vapor de Endesa Baldwin 130 ‘Aragón’ (EE.UU. 1920) y Jung 242T ‘Escatrón’ (Alemania, 1953), así como las locomotoras eléctricas de Renfe 1005 (España, 1927) y 7702 (Inglaterra, 1952). Con este y otro material ferroviario se forman variados trenes de época con los que se llevan efectuando, desde el año 1987, múltiples viajes especiales y conmemorativos, que han contado en muchas ocasiones con el aliciente de la tracción vapor. Una de las composiciones más valoradas por los aficionados es el Tren Azul, que se conslolida en 2009 y con el que se realizan diferentes viajes abiertos al público.

Una de sus joyas, la ‘Escatron’, encabeza durante años el convoy ferroviario. Junto a la ‘Andorra’, es la locomotora de rodaje 242 más potentes que circula en los ferrocarriles españoles. Construidas por Arnold Jung en 1953, con números de fábrica 11647 y 11648, están fabricadas para consumir carbón, pero debido al elevado consumo, se fuelizan en 1966. Esta casa aporta únicamente 18 locomotoras al parque español. La Empresa Nacional Calvo Sotelo (Encaso) las adquiere para prestar servicio en su ferrocarril minero de Andorra a Escatrón. Al clausurarse a primeros de agosto de 1984 este tipo de tracción, la ‘Andorra’ queda apartada en la estación de ese nombre y la ‘Escatrón”, en la base de Zaragoza-Delicias.

La ‘Escatron’ tiene un gran record histórico; llega los 472.000 kilómetros sin reparar. Esta vaporosa figura en los registros, además, como la última vaporosa en servicio regular (3 de agosto de 1984) en ancho ibérico. Encabeza junto a su compañera los trenes que se componen de 16 tolvas «holandesas», lo cual equivale a un tonelaje bruto de unas 960 toneladas. Estas potentes máquinas, aunque de rodaje 242, poco tienen que ver con las ‘confederación’ de Renfe, consideradas como el cénit de la tracción vapor en España. Aunque su rendimiento es excelente, difieren bastante de las citadas cuyas ruedas motrices son de 1.900 milímetros (1.500 tiene nuestra protagonista) y la longitud entre topes: 16.500 milímetros por los 26.830 de las 242 de Renfe; y la capacidad de combustible (4 toneladas de la Endesa y más del triple en las otras), aunque con el mismo timbre de caldera (16.0 Kg/cm²). Carecen también de la novedosa disposición de las pantallas laterales de las ‘confederación’ que consiguen elevar más eficientemente el penacho de humo de la chimenea, facilitando la visión del maquinista desde la cabina.

Desde su cesión a la Azaft ‘la Escatrón’ comienza ser utilizada con regularidad en la realización de trenes especiales sobre todo en Aragón, aunque también realiza incursiones en Euskadi y Cataluña. Tras su recuperación como máquinas históricas, tanto esta como la ‘Aragón’ encabezan numerosos trenes conmemorativos. Sin embargo, la remodelación de la red ferroviaria de Zaragoza, con motivo de las obras de construcción de la línea de Alta Velocidad y de la nueva estación de la capital aragonesa, impiden durante tiempo la realización de nuevas circulaciones de este tipo.

La Empresa Nacional Calvo Sotelo (Endesa desde 1972) construye de 1947 a 1953 la última línea de ferrocarril turolense, que se destina a llevar el carbón de la cuenca minera de Andorra hasta Escatrón (pasa por Samper de Calanda), para ser quemado en su central térmica. Curiosamente Endesa dispone de varias locomotoras de vapor para esta línea. En la década de los 50 compra una Baldwin (fabricada en 1920 en Filadelfia para la azucarera de Tudela), una Pacific de los Ferrocarriles Andaluces, dos Mikados de Renfe, las dos locomotoras alemanas citadas, y encarga ‘la Samper’ a la Maquinista Terrestre y Marítima de Barcelona, construida expresamente para esta línea en 1958; es la última locomotora de vapor construida en España.

Endesa, en su afán por conservar su historia ferroviaria, sigue una política de cesiones a diferentes entidades culturales. ‘La Samper’ está en manos dea la Escuela de Ingenieros Industriales de Zaragoza; la Pacific de Andaluces y la Mikado 2416, en la Fundación de los Ferrocarriles Españoles; ‘la Andorra’ permanece como ‘macetero’ en el municipio de Andorra; y ‘la Baldwin’, ‘la Escatrón’ y ‘la Mikado 2124’ están cedidas a la Diputación Provincial de Zaragoza.

(Imagen cortesía de Ángel González Mir. Fuente. Javier Fernández, en «Las locomotoras preservadas en España». Juanjo Olaiozola, en «30 años de tracción vapor en España (1975-2005)». Azaft. Vía Libre)

Deja un comentario

Publicado en treneros

Etiquetado Afazt, carbón, Endesa, Escatrón, locomotora, vapor

Joyas en custodia: la Garrafeta 282F-0421

Publicado el mayo 1, 2020| 1 comentario

Las singulares características de la red ferroviaria se reflejan también en su parque de locomotoras de vapor. Ningún otro país de Europa tiene tal cantidad de modelos de distintos fabricantes y las mantiene en servicio durante tanto tiempo. En las décadas 50 y 60, junto a las modernas máquinas adquiridas por Renfe, que se encuentran entre las más potentes de Europa, prestan servicio otras centenarias, cuya heterogeneidad convierte el parque de tracción en un auténtico museo del ferrocarril en activo, para delicias de los aficionados de todo el mundo, pero con la consiguiente repercusión negativa en las cuentas de explotación.

El grueso del parque de tracción vapor de los primeros años de Renfe está lógicamente formado por las locomotoras procedentes de las antiguas compañías cuyos modelos más modernos son las ‘Montaña’, serie 4600, en Norte; y en M.Z.A., la 1.700, de las mismas características, pero de simple expansión en lugar del sistema ‘compound’ de las citadas. Andaluces cuenta también con un lote de diez ‘Montaña’, iguales a las del Norte, retiradas del servicio por no adaptarse a las condiciones que imponen sus líneas; su vanguardia la forma la serie 4200 (tipo 2-4-0), que con su pequeño diámetro de rueda tienen gran esfuerzo de tracción, bien adaptada para las rampas. En la compañía del Oeste destaca la serie 1000 (igualmente tipo 2-4-0), derivadas de la 1400 de M.Z.A. Máquinas más anticuadas servían en el Central de Aragón, Lorca-Baza y Aguilas, Zafra a Huelva y Andaluces, mientras que en el resto abudan las de menor peso y potencia, tipos 1-3-0 y alguno 1-4-0.

El parque de locomotoras de vapor alcanza su mayor auge en 1954 en el que prestan servicio 3.449 locomotoras. A partir de esa fecha, el número de locomotoras de vapor empeieza a disminuir. El plan de modernización, iniciado en 1964, pone el acento especialmente en la dieselización y electrificación, lo que reduce de forma masiva el sistema de tracción vapor. A partir de 1968 queda suprimida la tracción con carbón; quedan en servicio 684 locomotoras fuelizadas de las que sólo se mantienen activas 308 y hay once de vapor-carbón que solo se utilizan para el rodaje de películas. En los siguientes siete años continúa la reducción del parque. Los cuatro últimos depósitos que prestan servicio son los de Soria, Castejón, Salamanca y Ciudad Real.

La última serie de locomotoras de vapor construida en España se produce en 1961 en los talleres de la vizcaína Babcock & Wilcox. La primera de las diez unidades que encarga Renfe (282-0421/430) es nuestra protagonista de esta entrada: 282F-0421. Esta máquina corresponde al tipo Beyer-Garratt (nombre que responde a la unión entre el apellido del inventor del sistema, Herbert William Garratt, y el nombre de la fábrica británica de construcción de locomotoras Beyer Peacock). Las locomotoras Beyer-Garratt (o simplemente Garratt) son máquinas articuladas concebidas para trazados sinuosos y con fuertes rampas donde se require la máxima potencia y esfuerzo de tracción de las locomotoras.

Catalunya es pionera en la adopción de este sistema ya que, a finales de los años 20, la Compañía General de los Ferrocarriles Catalanes adquiere 8 unidades de ancho de vía de un metro a la casa belga St. Léonard para traccionar sus trenes pesados de mineral. En vía ancha, la compañía del Ferrocarril Central de Aragón decide comprar diversas máquinas Beyer–Garratt, tanto para los trenes de mercancías como para los de viajeros, y de esta forma eliminar la costosa doble tracción en los trenes de sus líneas, especialmente la de Valencia–Teruel–Zaragoza. En 1930 llegan al depósito del Central de Aragón, en Valencia–Alameda, seis locomotoras Garratt de viajeros y otras seisde mercancías. Los ferroviarios valencianos apodan las majestuosas doble Pacific de viajeros como Garraf, y las de rueda pequeña de mercancías (o dobles Mikados), como Garrafetes, en una clara derivación de su nombre inglés.

Los especialistas no aciertan a explicar por qué Renfe se decide a realizar este encargo con estas máquinas (rodaje 1-4-1+1-4-1 T), claramente superadas porque la tecnología existente ofrece ya prestaciones muy superiores. La máquina da buenos resultados y está bien planteada para cumplir sus objetivos, pero hay modelos (como las citadas Santa Fe) que superan con largo su rendimiento.

‘La Garrafeta’, como se conoce a la 282F-0421, sigue el diseño original de 1930. La serie 282-0421/430 está destinada en un principio al transporte de mineral de hierro en el tramo Nacimiento-Gádor de la línea de Linares a Almería. Su elevado peso adherente y ruedas relativamente pequeñas le permiten un excepcional esfuerzo de tracción de 22 toneladas (sólo las superan las ‘Santa Fe’), muy apropiado para su destino. Sin embargo, se asignan a los depósitos de Tarragona y de Valencia-Alameda para el arrastre de pesados trenes de mercancías en la líneas de la comunidad de Valenciana, Aragón y Cataluña.La máquina presta servicio hasta el 1972; a partir de esta fecha queda retirada en el antiguo depósito de Vilanova i la Geltrú (hoy en día Museo del Ferrocarril), donde permanece inactiva hasta el año 1988, en que se restaura y se pone de nuevo en circulación.

Tras un cierto tiempo en que presta servicio de forma intermitente, de nuevo queda apartada en Madrid, para ser recuperada definitivamente por la Asociación para la Recuperación de Material Ferroviario (ARMF) en 1996. Después de completar su reparación , se incorpora al servicio de los Trenes Históricos. A finales de los ochenta encabeza El Tren de la Costa, que con carácter bisemanal circula entre Blanes y Barcelona. También durante varias temporadas se encarga de arrastra el Tren de la Fresa, un convoy histórico que circula en primnavera y otoño entre Madrid y Aranjuez.

Durante varios años es la máquina titular, y principal atractivo, del ‘Tren del Llacs’, que realiza un recorrido por la histórica línea Lleida-La Pobla de Segur orientado al turismo familiar. Es una actividad de día que, aparte del viaje, tiene en el paisaje otro de sus ganchos. El tren pasa por los embalses de Sant Llorenç, Camarasa, Cellers y Sant Antoni, bordea el río Noguera Pallaresa y cruza los impresionantes desfiladeros de Terradets y Collegats. Además, se puede disfrutar de los monumentos de las ciudades de Lleida y Balaguer y de la gastronomía de la zona. También se pueden concertar visitas guiadas a La Pobla de Segur.

ARMF (apoyan el proyecto Ferrocarrils de la Generalitat de Catalunya, el Patronato de Turismo de la Diputació de Lleida y diversos ayuntamientos de Lleida) se encarga del cuidado y mantenimiento de nuestra ‘Garrafeta’ que, en ocasiones, se alquila para servicios chárter. Deja de cubrir el servicio del Tren del Llacs (2012?), sin que se haya justificado todavía el parón. Esta asociación gestiona los únicos talleres de España donde se restaura el material ferroviario histórico. Su objetivo es la recuperación de vehículos, que por sus características son piezas históricas, para que puedan volver a circular por nuestras vías. Como curiosidad, en Lleida se custodia otra Garratt doble Pacific (2-3-1+1-3-2 T), construida en 1930 por la compañía bilbaína Euskalduna de Construcción y Reparación de Buques por encargo del Central de Aragón.

Por los talleres de Lleida pasan varias piezas de la colección de la Fundación de los Ferrocarriles Españoles: la 140-2054, cedida al Ayuntamiento de Guadix; la ‘Verraco 2723’ de los Amigos del Ferrocarril de Venta de Baños y la 242F-2009 del Museo del Ferrocarril de Madrid. Tamboén se trabaja en la reconstrucción de la locomotora 602, construida por Couillet en 1885 para MZA y la impresionante 462F-0401, única locomotora articulada sistema Garrat diseñada para servicio rápido de viajeros conservada en Europa.

(Fuente. Justo Arenillas Melendo, en «La tracción de los ferrocarriles españoles. Fernando Fernández Sanz y Gustavo Reder. Javier Fernández López, en «Locomotoras vapor preservadas en España». Vía Libre)

1 comentario

Publicado en treneros

Etiquetado 282F-0421, ARMF, dobles Mikados, Garrafeta, mercancías, Tren del Llacs, vapor

Joyas de Delicias: Automotor TAF 9522

Publicado el abril 13, 2020| 2 comentarios

Las compañias ferroviarias que hoy integran Renfe no permanecieron ajenas a múltiples ensayos para encontrar alternativas al vapor y para ello adquirieron automotores de distintas procedencias, con los que establecieron servicios de enlace que tuvieron gran aceptación por parte del publico, llegando a eliminar la competencia por carretera en algunas líneas.

Las ventajas de la traccion diesel, que la hace preferible a la de vapor en esos momentos, apelan a varios factores: adaptacion en todo momento al tráfico; menor peso muerto por viajero; ausencia de humos; mayor potencia de tonelada, alcanzádose aceleraciones elevadas que aumentan la velocidad comercial; limpieza; perfecta regularidad en el servicio; disponinilidad de los automotores que no invierten largo tiempo en el encendido como las locomotoras de vapor; y la economía en el coste del combustible, debido al elevado rendimiento de los motores de combustión interna.

El 1 de febrero de 1941 se constituye Renfe y los automotores que pertenecen a las diferentes compañías de vía ancha pasan a formar parte de la nueva empresa, de tal forma que se incorporan a los activos de la compañía recién formada 101 unidades automotoras en servicio (48 térmicas y 53 eléctricas). Son los sufridos automotores Renault, Fiat, Ganz y Maybach, que tuvieron que sobrevivir entre todas las dificultades de la postguerra. Ese mismo año se reciben las primeras Litorinas modelo Fiat que habían sido encargadas por Norte, el resto fueron encargadas en 1943 a CAF y se pusieron en marcha en 1947.

Las primeras Litorinas de Norte se matriculan como 301-306 y están adscritas a Madrid, teniendo como principal servicio el de Madrid a Soria, Castejón y Pamplona, y algunas líneas de Galicia. Sin embargo, durante un tiempo y ante la falta de combustible estos automotores tuvieron que dejar de circular. Los automotores de CAF entregados a Renfe en 1947 reciben la numeración 9221-9226. Las doce Litorinas son los trenes ligeros con mejores prestaciones de la época para los servicios entre Madrid y las capitales de provincia más cercanas. Se utilizan en los servicios denominados Automotores Expresos de Lujo, pero la falta de combustible y la precariedad de la época provoca que este material esté infrautilizado. La situación solo empieza a cambiar en los primeros años de la década de 1950; para entonces, estos automotores adscritos al depósito de Madrid, se usan en las líneas andaluzas. En febrero de 1943 se restablecen un buen número de servicios con automotores que habían sido agrupados en tres depósitos, con objeto de atender mejor su mantenimiento: Madrid, Valencia y Zaragoza.

Los ingenieros de Renfe reclaman la modernización del parque basándose en la tracción diésel, tanto por el eco del buen funcionamiento que este tipo de trenes ofrecía en Italia y Alemania, y por no poseer entonces la red una cantidad significativa de kilómetros de vías electrificadas. En el marco del Plan de Reconstrucción (denominado como plan Guadalhorce también, dado el trascendental papel que en su redacción y definición jugó el conde de Guadalhorce, y Rafael Benjumea y Burín) que se había establecido en 1949, en los inicios de la siguiente década, Renfe encarga a la empresa italiana Fiat la construcción de automotores diésel con una característica particular, una composición de dos coches motores y un coche remolque intermedio (M+R+M). Fiat fabricó 20 composiciones del tren denominado TAF (acrónimo de Tren Automotor Fiat) destinados a servicios diurnos de larga distancia. En esta época el grueso del parque motor está formado por 2.679 locomotoras de vapor, de las cuales más del 30% son veteranas, en servicio desde el siglo XIX.

Las ventajas técnicas del TAF se basan en que tiene composiciones autónomas y segregables, que se pueden dividir en cualquier estación para ofrecer servicio a dos líneas; además tienen un peso por eje reducido que favorece su circulación por cualquier tipo de línea de la red, a lo cual se une la potencia de su motor diésel, de 525 CV a 1.500 rpm, que permitían alcanzar velocidades de hasta 120 kilómetros por hora. Su introducción en el parque motor de Renfe permite sustituir a los antiguos automotores en algunos recorridos. Estos automotores constituyen la serie 9500, que con la normalización de la numeración UIC pasó a denominarse 595.

La primera entrega se realiza el 23 de abril de 1952; se numeran como M-9501-9510 y R-9501-9505. Los TAF, que empiezan a circular en mayo de 1952, significan un gran salto de calidad para los viajeros, pues ofrecen por primera vez aire acondicionado, nueva decoración interior, servicio de restauración a bordo… Todo ello unido a la reducción del tiempo de viaje, hace que sea un éxito comercial. Aumenta a la par el confort, la velocidad y la propia fama del tren. Cada uno de estos coches motores cuenta con un furgón para equipajes, mientras que los coches remolques disponen de un espacio reservado para la cocina-bar. Los coches motores tienen una capacidad de 63 asientos de segunda clase, con pasillo central: el coche remolque, 46 asientos, departamento de restaurante y aseos.
La propia presencia del TAF impacta en las estaciones, con su testero aerodinámico y la pintura plateada con una línea verde horizontal. La década de los 50 y los primeros 60 constituyen los años de esplendor de los servicios TAF.

Los tiempos de bonanza se apagan en la segunda mitad de los años sesenta. Los Talgo III y los TER ofrecen mejoras mecánicas y de confort. Por ello, entre 1968 y 1969, Renfe decide una modificación de los automotores de Fiat. Tras quince años de servicio, con una exigencia en cada jornada de máximo rendimiento (existía un turno de 10.000 kilómetros al mes), los TAF se ven obligados a un rendimiento m,ecánico exhaustivo, demasiado para unos trenes con cajas de cambios y transmisiones mecánicas. Se sustituye el motor original (505 CV de potencia), por uno nuevo también Fiat OM, pero del tipo SDHR 2 (525 CV). Las modificaciones se realizan en talleres de la industria particular, en concreto en Miró Reig (Alcoy), Euskalduna (Madrid), CAF (Beasain) y MMC (Zaragoza). Las composiciones dotadas de aire acondicionado abandona su original pintura gris con franja verde y lucen tonos azules con franja longitudinal blanca, en semejanza al esquema de los modernos TER. El interiorismo también sufre reformas. El grueso de los trenes abandona Madrid Cerro Negro para pasar a pertenecer a la dotación de Sevilla San Jerónimo.

Aunque pasa a cubrir servicios regionales, básicamente en tierras andaluzas (Sevilla-Málaga, Algeciras-Granada…), circula en el eje Sevilla-Gijón, por la famosa Ruta de la Plata, desde noviembre de 1969 hasta mayo de 1976. En la década de los 70, el mantenimiento es sumamente complicado y aumentan los problemas de fiabilidad. Varias unidades se retiran del servicio, mientras otras pasan una intervención del tipo R, una gran reparación para aliviar sus principales órganos. A finales de los 70, los servicios se efectuaban ya con composiciones de dos coches motores o con un sólo motor. Casi todos los trenes estaban ya desguazados.

Pronto los TAF se despiden del parque motor de Renfe. En septiembre de 1980, el M-9532 pone punto final a la historia de estos automotores diésel, en una relación entre Huelva y Sevilla San Bernardo. En veintiocho años, había completado 2.689.509 de kilómetros. En esos momentos, aún permanecían en estado de marcha los automotores 9526 y 9532, que se arrancaban periódicamente para mantenerlos en disposición de cubrir cualquier servicio eventual. El automotor 9522 ya se había reservado para Museo del Ferrocarril. Tras un retoque estético exterior y con la devolución de los colores originales, forma parte de los vehículos de la exposición permanente. En Delicias, fuera de los focos de los visitantes, también se ¿conserva? el R-9520, que lleva ya más de 30 años casi a la intemperie. Y hasta no hace mucho se contaba con el R-9518 en el Taller de Material Motor de Granada, en un estado lamentable.

(Fuente Ángel Rivera, del blog Trenes y Tiempos. Javier Aranguren, ‘Automotores Españoles’. Juan Carlos Casas, Lluís Prieto y Alessandro Albé, ‘Automotores Diesel (I) Fiat en Renfe ( 1ª Parte) Littorinas y trenes TAF’)

2 comentarios

Publicado en treneros

Etiquetado automotor 9522, Delicias, diesel, Madrid, museo, TAF, vapor

Joyas de Delicias: El Alagón

Publicado el abril 4, 2020| 1 comentario

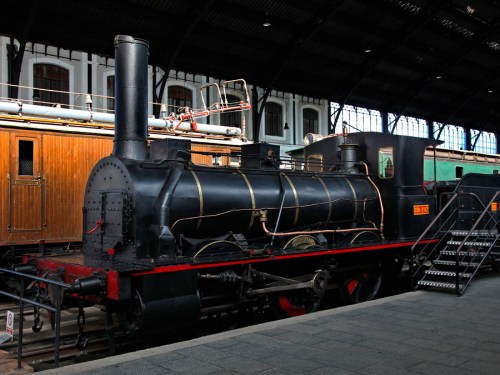

Una de las locomotoras más singulares del Museo del Ferrocarril de Madrid lleva el nombre del afluente más largo del río Tajo: Alagón. Es, además, la locomotora más antigua de Delicias. Salió de fábrica con rodaje 1-2-0 para el arrastre de trenes de viajeros o mixtos y acabó su vida comercial con la disposición 0-3-0, más propia de mercancias, que presenta en la actualidad. No hay constancia de su nombre cuando comenzó su vida activa en España. Probablemente sería bautizada con algún nombre de estación o ciudad, como el resto de sus compañeras (101-169). Pero cuando se cambió su rojade fue bautizada con el nombre del río español Alagón, que nace en Frades de la Sierra (Salamanca) y desemboca por la derecha a la altura de Alcántara (Cáceres).

La gran cantidad de compañías ferroviariaŝ existentes en las primeras décadas de vida del ferrocarril españok, favoreció notablemente la diversidad de locomotoras. Así ha sido posible ver máquinas francesas, inglesas, belgas, alemanas, americanas, japonesas, etc. La consecuencia es una gran variedad del parque motor que dificulta su mantenimiento y explotación. La dureza de los perfiles españoles obligó a las compañías a adquirir, desde fechas muy tempranas, locomotoras de tres y cuatro ejes acoplados, sin ejes libres, para conseguir que todo el peso fuera adherente y permitir desarrollar elevados esfuerzos tractores. Así aparecieron gran cantidad y variedad de locomotoras 030 y 040, muy características de los ferrocarriles españoles.

Las locomotoras de tres ejes acoplados, cilindros interiores y hogar en porte falso se introdujeron por primera vez en 1845 por el ferrocarril de París a Orleans. Recibieron por su potencia de arrastre, entonces inusitada, el nombre de mamut y como servían tanto para trenes de viajeros como de mercancías, se extendió rápidamente su uso. MZA las adoptó a partir de 1857, constituyendo varias series. Las que llegaron en parte a Renfe pertenecen a la srie 246-265 (al principio numeradas 79 a 98) construida por E.B. Wilson y 266 a 285 (antiguas 99 a 118) por Kitson. Faltaban trece que ya habían sido desguazadas por MZA. Una de ellas, la 246 (Renfe 030-2013) fue la primera locomotora que en España llegó a cumplir los cien años de servicio. Para celebrar este centenario fue restituida a su estado primitivo en los Talleres Generales de Atocha y expuesta al público con motivo de un acto conmemorativo organizado por la Asociación de Amigos del ferrocarril de Madrid.

La Compañía de los Caminos de Hierro del Norte de España encargó en 1861 un lote de doce locomotoras a la factoría francesa Oullins, cercana a Lyon, que se integrarían con otras 58 de diversos constructores en la serie 101-170. La actual Alagón recibió el número 169. Como se ha dicho anteriormente, eran locomotoras tipo 120 para el arrastre de trenes de viajeros o mixtos. Conviene recordar que los dos modelos de viajeros y mercancías se proyectaron con la mayor uniformidad posible de todos sus elementos con la posibilidad de transformarlas de un tipo a otro, según las necesidades de explotación, hasta el extremo que las 1-2-0 y las 0-3-0 compartían caldera, marquesina y distancia entre ejes, lo que permitía, llegado el extremo y no sin esfuerzo, transformar una locomotora de un tipo en el otro. Eso debió pasar con la ‘actual Alagón’ a la que Norte cambió el rodaje para incoporarla a su parque de mercancías. El hecho de compartir muchos elementos entre ellas permitía maximizar la estandarización de recambios y mantenimiento, reduciendo costes.

Los modelos de Norte se distinguían porque tanto las válvulas, como los mecanismos de distribución se hallaban en el exterior y, por tanto, eran fácilmente accesibles. Otra peculiaridad de la máquina, es su antigua caldera baja, sin domo de vapor. El regulador está dentro de un pequeño cajón dispuesto detrás de la chimenea, pero en pendientes fuertes ocasionaba averías por los frecuentes arrastres de agua hacia los cilindros. Además, destaca por contar con una enorme chimenea denominada “tubo de estufa”, que en su estado original llevaba un capitel que posteriormente fue suprimido, colocando en su lugar la actual visera y la tapa típica.

Otro de los cambios se produjo tras salir de fábrica, cuando se le incorporó una pequeña pantalla que, únicamente, servía para resguardar de las inclemencias atmosféricass a los aparatos de control de la caldera. Después se le añadió la presente marquesina con techo, a modo de cabina de conducción, que ofrecía cierto resguardo al maquinista y al fogonero. Colocando el hogar en voladizo se conseguía una base rígida pequeña que facilitaba la inscripción en curva, mientras que las dimensiones generosas de la caldera permitían una vaporización suficiente. En contrapartida, la estabilídad de la locomotora era menor a velocidades elevadas, pero como en España éstas no eran normales, este inconveniente no presentaba mucha importancia.

En 1873, Norte vendió a la Compañía de Medina del Campo a Salamanca esta locomotora, junto con otras nueve de ambos tipos, viajeros y mercancías. Cuando en 1877 se inaugura la pequeña línea de Medina a Salamanca, se le asignó el número 9 a la locomotora en cuestión. A lo largo de esos años se transformó de nuevo a tipo 120 y se la debió asignar el número 6. Sin embargo, en 1905, en los Talleres de Salamanca, -según figura en la placa colocada en su ténder-, volvió a transformarse su rodaje original al que ahora se puede ver de 0-3-0. Con esta modificación, se la bautizó como ‘El Alagón’”, siguiendo así con la tradición. Norte estableció la costumbre de dar nombre a todas sus locomotoras, de pueblos, habitualmente servidos por la compañía, para las de pasajeros y de ríos para las de mercancías. Esta costumbre se mantuvo vigente durante todo el siglo XIX hasta que con las nuevas series de locomotoras, entrado ya el siglo XX.

Cuando las locomotoras 030 del Medina-Salamanca fueron transferidas en 1928 a la recién creada Compañía del Oeste volvieron a cambiar su numeración. En esta ocasión les correspondieron los números 117 al 121; El Alagón fue inscrita con el 119. Apenas se vuelva a saber de esta locomotora, aunque es muy probable que fuera asignada al depósito de Delicias. Allí debía encontrarse cuando se creó Renfe (1941), que la matriculó como 030-2107. Fue la única que sobrevivió de las cinco del mismo tipo del Medina-Salamanca. Si bien otras locomotoras supervivientes de la antigua serie 300 (1300) de Norte se agruparon en la nueva serie 030-2128/2208, ‘El Alagón’ fue clasificada aparte, al mantener su antigua caldera original.

A principios de los 40, la locomotora participó en el rodaje de algunas películas como ‘El escándalo’ (1943, junto con ‘Raza’ y ‘El destino’, una de las películas más valoradas por la crítica del director José Luis Sáenz de Heredia) y ‘El Marqués de Salamanca’ (1948, dirigida por Edgar Nevillepor encargo de la Comisión Organizadora del I Centenario del Ferrocarril), si bien su ocupación fundamental siempre fue las maniobras o el arrastre de algunos trenes obreros o de cercanías (denominados antiguamente tranvías) en los alrededores de Madrid. Permaneció siempre en Delicias hasta su baja definitiva, probablemente en la década de los 60. Acabó en Cuenca, con el resto de material acumulado para el futuro museo. A principios de los 80 volvió a Delicias; fue acondicionada exteriormente y desde entonces se encuentra en el Museo del Ferrocarril de Madrid, como una de las pocas piezas cuya cabina se puede visitar.

(Fuente Vía Libre y Fernando Fernández Sanz)

1 comentario

Publicado en treneros

Etiquetado 030, 120, El Alagón, locomotora, Madrid, museo, vapor

	Juan Manuel Grijalvo en Adiós a los intercity 125…
	Arístides en ¿Y dónde van a parar las heces…
	Ana Díaz González en La Guerra Civil y la depuració…
	Alberto en Los 17 kilómetros de vía que s…
	Miguel Angel Fernánd… en Joyas de Delicias: La Tar…
	solidamente en Fin de trayecto; muchas gracia…
	Santiago González Es… en Fin de trayecto; muchas gracia…

Archivo de la etiqueta: vapor

Joyas en custodia: ‘Marta’ (SHMB 1)

Joyas en custodia: ‘la Coronel Esteban’

Joyas en custodia: Baldwin I (130-2001)

Joyas en custodia: 1701 de MZA

Joyas en custodia: ‘la Mikado’ leonesa

Joyas en custodia: ‘la Vaporosa’ militar

Joyas en custodia: ‘Escatron’ de Endesa

Joyas en custodia: la Garrafeta 282F-0421

Joyas de Delicias: Automotor TAF 9522

Joyas de Delicias: El Alagón

Estadísticas

Redes Sociales

Follow Blog via Email

webcam en directo de Plattling

Buscador

Premio Periodismo Digital

Conduce un tren japonés

Otro simulador japonés

Comentarios recientes

Posts Más Vistos

Etiquetas

Archivos

Calendario

Entradas recientes

Categorías

Meta

Mis tuits

Suscríbete al blog

Páginas

TOP Alianzo

top en wikio

Vídeos de treneando

Sociales

Archivo de la etiqueta: vapor

Comparte esto:

Comparte esto:

Comparte esto:

Comparte esto:

Comparte esto:

Comparte esto:

Comparte esto:

Comparte esto:

Comparte esto:

Comparte esto:

Estadísticas

Redes Sociales

Follow Blog via Email

webcam en directo de Plattling

Buscador

Premio Periodismo Digital

Conduce un tren japonés

Otro simulador japonés

Comentarios recientes

Posts Más Vistos

Etiquetas

Archivos

Calendario

Entradas recientes

Categorías

Meta

Páginas

TOP Alianzo

top en wikio

Vídeos de treneando
