Hombres y nombres que Foster eclipsó en Bilbao

¿Sabe usted quién es el autor del metro de Bilbao? Si lanzáramos al aire esta pregunta, una inmensa mayoría respondería, sin dudar, que Norman Foster es el padre de la criatura. Incluso en muchas publicaciones así se hace constar (incluidas algunos trabajos orientados a técnicos de la construcción), donde se sitúa al arquitecto británico como el principal responsable de que el Metro de Bilbao sea lo que hoy es. La figura de Foster, y su fama, se asocia indisolublemente a la de la infraestructura del transporte de la capital vizcaína. Así que ponernos a discutir, a estas alturas, sobre el origen de la paternidad es un ejercicio inútil y estéril. Esa idea se ha repetido machaconamente durante el último cuarto de siglo; cada vez que se hablaba de Foster y cuando se citaba la gran obra que cambió los hábitos de los bilbaínos. Sin embargo, ahora que se celebran 25 años de la puesta en marcha del servicio (11 de noviembre de 1995) resulta conveniente poner los puntos sobre las íes y devolver a la memoria colectiva los nombres de los ‘verdaderos’ artífices de este proyecto.

La misión de reconvertir Bilbao, y reorganizar el caos de su transporte público, se apunta ya en los trabajos del Gran Bilbao, una una mesa de discusiones donde se presenta una gran inquietud en plantear cosas nueva para Bilbao y los pueblos que la rodean (como dice una de las más conocidas bilbainadas) , donde el peso recae sobre el Ayuntamiento que trata de dirigir y orientar todos los planes urbanísticos. Este organismo, que desaparece con la democracia porque se considera una institución franquista, ‘resucita’ la idea de construir un metro para la conurbación de Bilbao (al que se apuntan todos los municipios), un planteamiento que nace en 1920 de la mano del ingeniero José Eugenio Ribera, que se apoya en su hijo y el arquitecto de burguesía Manuel María Smith. En 1971 se crea la Comisión de Comunicaciones de Bizkaia, que en 1974 publica el Estudio Coordinado de Transportes Urbanos Colectivos de Bilbao y su zona de influencia. Dos años más tardes nace el Consorcio de Transportes de Bizkaia, vital para el desarrollo del metropolitano bilbaíno. En 1977 se aprueba el primer Plan de Construcción de la Red del Ferrocarril del Metropolitano de Bilbao y un año más tarde se encarga la redacción del Estudio Complementario.

En 1981 se presenta el Informe de Síntesis del estudio Complementario, que da pie dos años al encargo del Estudio sobre el Transporte Público en el Bajo Nervión. En 1985, se encarga la redacción de un nuevo Plan de Construcción, que se aprueba en 1987. Ese mismo año se `produce el Acuerdo entre instituciones para la financiación de la primera fase y comienza la redacción de Proyectos de Construcción de la línea 1, Casco Viejo-Etxebarri, en un tronco común de diez kilómetros, desde la estación de San Inazio hasta la de Basauri, que se convertiría en el extremo Sureste de la red. La red finalmente propuesta, con forma de «Y», se dividiría en dos líneas que, partiendo de Santurtzi y Plentzia, recorrerían ambas márgenes de la ría hasta confluir en Bilbao. El ramal de la margen derecha se asentaría, con las oportunas rehabilitaciones, sobre más de 20 kilómetros de la antigua línea de cercanías de Euskotren, aprovechando su centralidad de servicio y discurriría en superficie, excepto en los centros de población de Erandio, Las Arenas y Algorta, en los que se soterrarían sus respectivas estaciones para eliminar el efecto barrera.

Quienes trabajan desde el principio en la proyección y construcción del metro, repiten incansablemente que el padre espiritual del proyecto es ciertamente un arquitecto, pero no Norman Foster, sino José Luis Burgos. Este participa activamente en los distintos trabajos que plantean la construcción del metropolitano, primero en el Gran Bilbao y luego desde la Consejería de Transportes del Gobierno vasco, a la que se incorpora como viceconsejero. Desde ahí impulsa muchos de los conceptos e idea que acaban por dar forma y diseño al metro bilbaíno. Burgos considera vital que las estaciones estén lo más próximo posible a la superficie, lo que optimiza la accesibilidad y reduce al máximo los tiempos finales de viaje. Además, se empeña en que éstas tengan un diseño atractivo, para lo cual se convoca un concurso internacional en el que participan algunos de los arquitectos y equipos más reputados del momento; Gregotti Associati, Architektengruppe U-Bahn, Fernando Olabarría, José Erbina, Santiago Calatrava, Javier Sainz de Oiza, Rufino Basañez y Foster Associates. Como es bien sabido, el jurado designado para dictaminar el resultado selecciona la propuesta realizada por este último equipo.

La empresa del arquitecto británico tiene un nivel de aportación muy superior al que se encuentra en la mayoría de los proyectos de metro, y da una identidad cohesiva y muy distintiva que ayuda a la imagen de futuro que Bilbao busca proyectar. Foster es quien da la imagen interna y externa del metropolitano de la capital vizcaína. En el interior, consigue revestir los túneles de las estaciones de paneles de hormigón curvados y con cara vista, lo que da una suavidad en completo contraste con lo que se podría esperar de tal material. El conjunto es limpio, simple, sorprendentemente relajante, y puede ser completamente intemporal, luciendo tan actualizado hoy como en 1995. Esta marca, que también incluye el distintivo logotipo de los segmentos de rueda/túnel enlazados del Metro, fue diseñada por Otl Aicher y desarrollada por Michael Weiss y Hans Brucklacher. Es tan conocido para los residentes de Bilbao como lo son para los londinenses los colores corporativos de Transport for London’s roundel y rojo/azul. En el exterior, los ‘Fosteritos’ son los únicos elementos del metro. Como en muchos otros, las taquillas están bajo tierra, así que los ‘Fosteritos’ están para llamar la atención sobre lo que hay debajo. Las marquesinas curvas están diseñadas para atraer la luz del día a las estaciones durante el día. Por la noche, iluminados desde abajo, insinúan la actividad que hay debajo y atraen a los pasajeros.

No cabe duda de que las estaciones constituyen la parte visible y pública para los clientes. Así que conviene citar a otro arquitecto, cuya idea original, acaba por dar carácter a la infraestructura de la capital vizcaína. Esteban Rodríguez Soto, empleado en Sener, esboza en 1988 y dibuja el distribuidor del metro, una plataforma superior, llamada mezzanina, en la cual se instalan los servicios al viajero, máquinas expendedoras de billetes y con escaleras, que funciona como repartidor de los viajeros hasta los andenes. Una idea para la que se necesita construir grandes cavernas que, a la postre, recoge Foster en su propuesta ganadora. La caverna es el “corazón” del sistema, lo que se traduce en la excavación de un gran volumen único. De esta forma, las estaciones subterráneas de Bilbao se componen de una gran galería basilical y colgada de ella dos mezzaninas o plataformas de distribución de los viajeros, resueltas en acero inoxidable resistente al fuego. Estas plataformas conectan con los andenes por medio de unas escaleras imperiales y por medio de un pasillo exento, con las escaleras mecánicas de entrada y salida. Los elementos de mantenimiento como ventilación, cables, conductos de agua, etc. se encuentran bajo los andenes.

Una de las realidades incuestionables de este país es el concepto que este tiene sobre el trabajo de los ingenieros. Mientras en Francia las actuaciones del gremio entran en la categoría de ‘obras de arte’, aquí pasan por ser ‘obras de fábrica’, con una connotación intencionada sobre esta última noción . Aunque pueda parecer baladí, esta concepción tiene repercusión sobre el reconocimiento social de sus obras que, salvo en el caso de los puentes, suelen permanecer más bien anónimas. Sobre la base de esta opinión, se construye la tesis que expongo en estas líneas que bien puede justificar que el inconmensurable cometido de otro trío de técnicos locales se mantenga prácticamente en el anonimato. Si tres arquitectos, con Foster, a la cabeza resultan vitales para el metro bilbaíno, tres ingenieros lo son también.

Uno de ellos es Agustín Presmanes, responsable de la dirección y gestión de la construcción y equipamiento, así como la inspección y control técnico de las obras e instalaciones de una infraestructura fundamental para la ciudad y de una complejidad técnica sin precedentes. Primero en Sener, luego en la viceconsejería de Transportes con Burgos y posteriormente en Ingeniería del Metro de Bilbao Sociedad Anónima (Imebisa), es el nucleador del proyecto. Desde este organismo revisa cada folio y cada plano de la ingente documentación generada en torno al proceso de construcción. Imebisa no abre los túneles, pero pone la cabeza. La sociedad pública nace el 4 de agosto de 1988 con el objetivo de dirigir un proyecto rodeado en un nebulosa de dudas sobre su futuro y su financiación. En el verano de aquel año, las obras aún no habían echado a andar, aunque faltaba poco, ya que en noviembre comenzaron los trabajos de soterramiento de la estación de Erandio. La sociedad dependiente del Gobierno vasco controla, coordina y garantiza el trabajo de más de 200 ingenieros de distintas empresas concesionarias de las obras; Presmanes es el cerebro de un proceso complejo que ha permitido estrenar en Bilbao técnicas de construcción desconocidas en España.

Mérito suyo es, además, la incorporación de José Ramón Madinabeitia, otro de los ingenieros a destacar, quien resuelve uno de los problemas más complejos: el cruce de la ría (no una sino dos veces, en El Arenal y Olabeaga), con su lecho arenoso batido por las mareas. Para ello adopta como solución la construcción fuera del agua de ‘cajones sumergidos’ , técnica que consiste en prefabricar los túneles, ponerlos a flote, trasladarlos a remolque sobre el agua, situarlos en el lugar adecuado y hundirlos de forma controlada. Es la primera vez que una operación de este tipo se hace en España. El tándem Presmanes-Madinaveitia es el principal elemento tractor de la obra. Madinabeitia asume el liderazgo técnico completo de las obras más complejas, desde las excavaciones de las cavernas del tramo central, las dos obras de subfluviales, y las actuaciones en la zona de Las Arenas.En 2002, reciben la Medalla al Mérito Profesional de los Ingenieros de Caminos.

Completa este trío de técnicos Juan Ramón Areitio, con una dilatada experiencia en el mundo ferroviario, impulsor de la modernización de los servicios, estaciones y material móvil de Ferrocarriles y Transportes Suburbanos y de la puesta en marcha de EuskoTren hasta su nombramiento como asesor del consejero de Transportes (1988). Su papel resulta fundamental en el diseño de Y vasca ferroviaria y en el metro bilbaíno. Actúa además como el ‘Pepito Grillo’ de la ingente obra que supone la infraestructura bilbaína, la obra más importante y compleja del siglo XX que se ha desarrollado en Bizkaia. Cuando todo parecía dispuesto para funcionar con las UT-200, el Consorcio de Transportes de Bizkaia compra a CAF nuevos trenes UT-500 para dar servicio en el nuevo metro. Las nuevas unidades que iban a circular pasan de un ancho de 2,45 metros a 2,80 metros, por, lo que obliga a modificar y remodelar gálibos, altura, señalizaciones y comunicaciones en el trazado entre Elorrieta y Plentzia (cerca de 22 kilómetros). Construir un metro en una ciudad consolidada es una obra difícil y titánica. De ahí que sea conveniente y necesario reconocer púbicamente el trabajo de este grupo de técnicos ‘locales’ que contribuyeron a definir la idea, donde se conjuntan ingeniería y arquitectura.

“El Metro de Bilbao ha sido un proyecto complejo que ha necesitado el concurso de expertos en el planteamiento del transporte, de ingenieros ferroviarios, de urbanistas, de geotécnicos, de ingenieros de estructura y arquitectos. Así mismo se han conjugado disciplinas muy diversas acerca de la ordenación territorial, equipos mecánicos, eléctricos, protección ambiental o informática. El Metro de Bilbao es un ejemplo de una obra de carácter multidisciplinar, es decir integrador de las actividades y la manera de ser de cada grupo profesional”, describe la empresa Sener cuando se inaugura esta magna obra.

Festival de arquitectura de Open House Madrid

Del 25 al 27 de septiembre se celebra la sexta edición de Open House Madrid, una iniciativa que pone en el punto de mira a los edificios más interesantes y bonitos de la capital. Con el lema “Redescubre Madrid”, permitirá la visita a más de 50 espacios que normalmente están cerrados al público, además de la posibilidad de realizar una quincena de rutas exteriores, paseos guiados para conocer la arquitectura de la ciudad al aire libre.

Desde que en 2015 celebrara su primera edición, el festival Open House Madrid se ha consolidado como el evento de arquitectura de referencia en España. El apoyo de más de 280.000 visitantes de todo el mundo a lo largo de las cinco ediciones anteriores lo ha convertido en una cita obligada para los amantes de la arquitectura y el diseño. Todo ello con la colaboración de los voluntarios, parte indiscutible del éxito del festival. Estudiantes, profesionales y amantes de la arquitectura y el diseño, que, con su conocimiento, compromiso y entusiasmo, enseñan los edificios y acercan la cultura arquitectónica a la sociedad. Siguiendo este enlace www.openhousemadrid.org_covid-19 se puede obtener información sobre la organización de Open House Madrid y las medidas especiales adoptadas este año.

La Fundación de los Ferrocarriles Españoles participa en esta nueva edición con la apertura de las puertas de sus dos sedes madrileñas: el Palacio de Fernán Núñez y la estación de Delicias, que alberga el Museo del Ferrocarril de Madrid. Las visitas guiadas a los dos edificios, a cargo de guías de Open House Madrid, se realizarán en los siguientes horarios: para el primero, el 25 de septiembre en horarios de 11.00, 12.00 y 16.00 horas y el 26 de septiembre, a las 11.00 y 12.00 horas; para la estación, el 25 de septiembre, a las 10.30, 11.30, 12.30 y 13.30 horas. Quienes estén interesados en participar en las visitas deben inscribirse previamente en la web del evento, www.openhousemadrid.org. Las inscripciones se abren hoy el 18 de septiembre a las 12.00 horas.

El Palacio de Fernán Núñez se cuenta entre las construcciones palaciegas del siglo XIX mejor conservadas de Madrid, a pesar sus diversas reformas y ampliaciones. El inmueble tiene su origen a mediados del siglo XVIII cuando Blas Jover, secretario de Consejos de Fernando VI, construyó su vivienda en una parcela de los antiguos huertos del convento de Santa Isabel. Posteriormente pasó por diferentes manos hasta su adquisición por parte del XIII Duque de Alburquerque, quien encargó al arquitecto Antonio López Aguado su reforma (1790-1799).

En 1815 el Palacio fue heredado por el VII conde de Cervellón, casado con la II duquesa de Fernán Núñez, que lo amplió comprando un edificio y un solar vecinos. En esta ocasión fue Martín López Aguado, hijo del anterior arquitecto, el encargado de las obras, desarrolladas entre 1847 y 1849, que dieron al palacio su forma actual. El edificio se organizó alrededor de varios patios y el jardín, disponiendo la zona noble hacia la calle Santa Isabel, cuya fachada se modificó, y la destinada al servicio, cuadras y cocheras daba a San Cosme y San Damián. En el transcurso de la Guerra Civil, el palacio fue incautado y custodiado por las Juventudes Socialistas Unificadas.

En 1941, la duquesa viuda de Fernán Núñez lo vendió a la Compañía Nacional de ferrocarriles del Oeste de España que posteriormente se integró en Renfe. Tras haber albergado el Consejo de Administración de la compañía y un museo del ferrocarril, en la actualidad es propiedad de Adif y Renfe, y desde 1985 es la sede de la Fundación de Ferrocarriles Españoles.

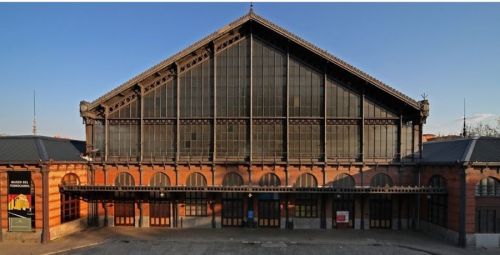

Más conocida resulta, sin embargo, la estación de Madrid-Delicias, ejemplo de la arquitectura e ingeniería de hierro del siglo XIX. La estación es un símbolo de progreso por su versatilidad y rapidez de construcción, gracias al empleo de un sistema mixto de hierro forjado y fábrica de ladrillo, con utilización de piezas prefabricadas realizadas en serie y ensambladas con roblones.

Delicias, que este año celebra su 140 aniversario con una exposición conmemorativa, fue diseñada como estación término de la línea de ferrocarril de Madrid a Ciudad Real, que tenía continuidad hasta la frontera portuguesa por Badajoz. La línea fue abierta al tráfico de modo completo el 3 de febrero de 1879 y, poco después de un año, el 30 de marzo de 1880, se haría lo propio con la estación de Delicias, en un acto que fue presidido por los reyes de España, Alfonso XII y María Cristina.

La empresa que acometió la obra fue la Compañía de Ferrocarril de Ciudad Real a Badajoz y de Almorchón a las minas de carbón de Belmez, que sería absorbida en ese mismo año por la Compañía de los Ferrocarriles de Madrid a Zaragoza y Alicante (MZA), cuya intención desde el principio fue deshacerse del edificio de Delicias, ya que su sede se encontraba en Atocha. De este modo, y después de diferentes negociaciones, la estación de Delicias pasaría a manos de la Compañía de los Ferrocarriles de Madrid a Cáceres y Portugal (MCP), que en ese momento buscaba un emplazamiento idóneo en la capital. Así fue como el proyecto llevado a cabo en Delicias por el ingeniero francés Émile Cachelièvre se convirtió en la tercera sede central de una compañía ferroviaria en Madrid.

Cerrada la estación al tráfico de viajeros en 1969, y al de mercancías en 1971, algunos de los inmuebles que conformaron su patrimonio industrial han desaparecido o se han transformado al cambiar de uso, pudiendo recomponerse ahora parte de su biografía a partir de los estudios de arqueología industrial que se desarrollan en el Museo del Ferrocarril de Madrid.

Estaciones singulares: Ceuta

Las obras de rehabilitación de la antigua estación de Ceuta devuelven la infraestructura al primer plano de la actualidad, con motivo de las Jornadas de Arquitectura celebradas hace unos meses que centran su objetivo en el análisis del futuro de la vieja terminal ferroviaria situada en la barriada del mismo nombre. Una obra con más de una década de problemas y obstáculos que encara ahora su recta final. Solo resta instalar la estructura metálica que, a modo de hangar, da cobijo a la vieja locomotora que recuerda una infraestructura clave durante décadas para la distribución y el transporte de viajeros desde la ciudad autónoma hasta Tetuán, que hasta 1956 eran una misma provincia, hasta la independencia del país.

El arquitecto municipal y director de la obra, Javier Arnaiz Seco, se encarga de guiar a una veintena de personas que se interesan por conocer el devenir de las obras de rehabilitación, y remodelación, de este espacio. Entre ellos el consejero de Cultura, Carlos Rontomé y el director del Instituto de Estudios Ceutíes (IEC) y de la Biblioteca Pública del Estado, José Antonio Alarcón. “La estación tenía una función de traslado de viajeros en ferrocarril que unía esta estación con la de Tetuán. Era un edificio eminentemente militar, aunque había civiles”, explica el técnico.

Los operarios trabajan a destajo para terminar, lo antes posible, la restauración de la antigua pieza fundamental en el enclave urbanístico de la ciudad, y que da más dinamismo a la barriada. Arnaiz adelanta algunas de las claves de la nueva vida de este lugar: “En principio el proyecto era para hacer una biblioteca, pero como ya existe una, se cambió en varias funciones. Se ha pensado en traer aquí las oficinas de la Fundación Premio Convivencia, una sala de lectura para la barriada y un pequeño museo que explique todo el mecanismo ferroviario de la estación”.

El esqueleto de uno de los trenes de aquella época se puede ver en la parte trasera del edificio, donde se pretende ubicar el museo dedicado a exponer el desarrollo del ferrocarril en la ciudad autónoma. Desde aquí, los trenes salían en dirección a otros territorios del protectorado español en Marruecos. Una función que cumplía, explica Arnaiz, gracias a su cercanía con el puerto. “En Tetuán, por ejemplo, que es tres veces más grande, se construyó consumiendo terreno agrícola. En Ceuta no tenemos ese problema. Por eso es una estación pegada al mar. Es un primer relleno y está en primera línea de playa. El puerto fue haciendo más espacios, pero quedó encajonada entre los espacios portuarios y la carretera de Benítez a Benzú”, desgrana Arnaiz.

La línea férrea, aprobada en 1913 por el Ministerio de la Guerra, entra en servicio el 18 de mayo de 1918 según proyecta la Compañía Española de Colonización, sociedad constituida en Madrid en 1915, pero que tiene su domicilio en Tetuán. El objeto social es e l transporte de mercancías y pasajeros, hasta que en 1951 se suprime el tránsito ordinario de estos. A la inauguración oficial el 17 de marzo de 1918 asiste, en representación del rey Alfonso XIII, el infante Carlos de Borbón al que acompaña el Alto Comisario Gómez Jordana y el alcalde Joaquín García de la Torre. Bendice la nueva infraestructura, de la que es director Cándido Cerdeira Fernández, el obispo de Gallípoli, el padre Betanzos. La esperanza española es que la plaza se convierta en la entrada natural para viajeros y mercancías, y crear una línea que una Ceuta con Fez, la capital marroquí en la época. Pero la visión fragmentaria de quienes desarrollan el proyecto, lleva a que sólo se acometa la primera parte, entre Ceuta y Tetuán, de poco más de 40 kilómetros.

La línea parte del muelle de Ceuta, y sale de la ciudad pegada a la costa, sin más complicación que unas cuantas obras de fábrica para salvar cauces y el túnel de Rincón, cuyas rampas de acceso limitan a posteriori la explotación de este ferrocarril para el tráfico de mercancías. El trazado no es el más adecuado, pero la rapidez con la que se construye evita pensar en una explotación futura; solo responde al interés estratégico y en una mejor defensa de la línea frente a los ataques de las cabilas. Así, la línea Ceuta- Tetuán queda inaugurada en 1918, con un modesto tráfico generado por sus ocho estaciones: Tetuán, Malalien, Rincón de Malik, Negro, Dar Riffien, Castillejos, Miramar, Ceuta y Muelle. Las dos estaciones terminales cuentan con sendos edificios de estilo neomorisco, con arcos de herradura y blancas torres con decorados de azulejos verdes.

Mientras que el Protectorado francés en Marruecos llega a tener 1.786 kilómetros de vía férrea, de los que 700 están electrificados, en la zona zona española, apenas si llegan a 350 kilómetros de vía férrea. Además de la línea de Tánger a Alcazarquivir, que pertenece al trayecto con destino a Fez, existen otros a Larache (puerto), a la citada Alcazarquivir y Melilla a San Juan de las Minas (con estaciones en Hipódromo, Atalayón, Nador y Segangan), cuya principal misión es facilitar la explotación de los yacimientos de hierro. Hasta que en 1927 se libra la última batalla de la llamada campaña de pacificación, en la zona de Beni Aros-Beni Ider, el trayecto desde Ceuta a Tetuán está sujeto a peligros constantes. Cada día se monta un servicio de protección a lo largo de casi toda la línea, a cargo de las guarniciones diseminadas por el camino de 41 kilómetros, pero aún así, los ataques sn moneda corriente. El tren cuenta con un vagón delante y otro detrás, en los que se emplazan sendas secciones de ametralladoras con sus auxiliares. Emparedados entre aquellos, van los coches de primera, segunda y tercera clase, todos protegidos por soldados de diferentes cuerpos que, constantemente, recomiendan a los viajeros, sin demasiado éxito, que cierren las ventanillas. En muchas ocasiones, los pasajeros deben sentarse en el suelo para no convertirse en blanco de los francotiradores.

Desde el principio, el ferrocarril se explota con locomotoras de vapor, ocho en los primeros años, y coches de madera. Su estado nunca llega al óptimo para la explotación de la línea, habida cuenta de que son construidas todavía bajo la escasez causada por la Primera Guerra Mundial. Hay momentos en que las ocho vaporosas están casi simultáneamente en el taller de reparación. Hasta 1940 no se amplía el parque de locomotoras, pero con máquinas provenientes del clausurado ferrocarril de Batel a Tistutín.

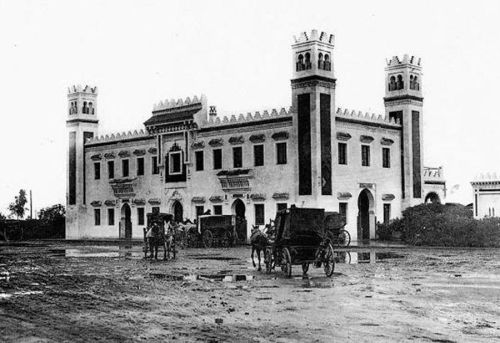

La estación ceutí se levanta entre 1916 y 1918 por el constructor y contratista José María Escriña, según diseño del ingeniero Julio Rodríguez Roda, para la Compañía Española de Colonización, concesionaria de la construcción y explotación del Ferrocarril Ceuta-Tetuán. Todo el proyecto se encarga a una comisión formada por el ingeniero de caminos Rafael de la Escosura, el militar Miguel Manella y José Roda, de la primera División de Ferrocarriles, aunque se encarga luego de la construcción el ingeniero Wilfredo Delclós.

El edificio de viajeros, de estilo neo árabe (árabe tetuaní), cuenta con cuatro elegantes torres, a modo de alminares; está considerada como parte de la arquitectura historicista. Dispone de una amplia superficie de terrenos anexos que se extienden desde los Jardines de la Argentina hasta los actuales pabellones de la Junta de Obras del Puerto. Se construye en dos años y cuenta con almacenes de explotación y talleres de la línea, así como muelles destinados al embarque de vehículos, mercancías y ganado, con sus correspondientes rampas al efecto. En el interior, sus patios centrales, sirven de intercomunicación entre las distintas dependencias y servicios, mientras que los andenes cubiertos en forma de galería de arcos árabes, imprimen un sello de originalidad al edificio.

“Un estilo regional que rompe por su clasicismo con la simplificación de esquemas más o menos tradicionales que desembocan en planos más extensos y relajados. Sus patios centrales, que han permanecido hasta la actual restauración a cielo abierto, intercomunicaban las distintas dependencias y servicios, mientras que los andenes, cubiertos en forma de galería de arcos árabes, venían a imprimir cierta originalidad al edificio evitando que hubiera que adaptarle la clásica marquesina, que hubiera roto por completo la armonía arquitectónica del conjunto“, explican los técnicos municipales en un documento oficial redactado hace escasos años. De interés histórico y arquitectónico, si bien no está declarada como Bien de Interés Cultural, goza de la máxima protección en las normas urbanísticas del PGOU, en el nivel 1 de la misma.

La estación ceutí es la hermana “coqueta” de su homóloga marroquí de Tetuán, diseñada por el mismo ingeniero. “La de Ceuta es más pequeña que la de Tetuán, aunque es casi la misma arquitectura. Lo que cambia con la de Tetuán es que tiene dos cuerpo a los dos lados, pero el cuerpo central es casi idéntico. Las dos estaciones tenían la misma arquitectura. Pero la de Tetuán era la mayor, porque al inicio del proyecto querían que sirviese de línea con Ceuta pero también con Chefchaouen, y en última instancia, que uniese Tetuán con Tánger y Fez. Al final no salió este proyecto”, explica la profesora de la Escuela Nacional de Arquitectura de Tetuán, Saloua Ater. Gracias a años de trabajos de restauración y rehabilitación. la antigua terminal marroquí es hoy el Museo de Arte Contemporáneo. La estación se mantiene hasta 1958, pero “con la independencia murió, cayó en el olvido y poco a poco la fueron regentando vagabundos e incluso se construyó en su interior una pequeña mezquita“, explica Bouabid Bouzaid, director del museo. La fachada del edificio aparece en varias ocasiones en la ya famosa serie televisiva “El tiempo entre Costuras”, basada en la también exitosa novela homónima de María Dueñas.

Algo parecido ocurre con la estación ceutí que pasa más de medio siglo de olvido total, Una vez que el último inquilino abandona las viejas dependencias ferroviarias, de inmediato se arrancan de cuajo puertas, ventanas y toda clase de materiales, y el inmueble se convierte en un nido de maleantes, yonquis e indocumentados que terminan por arrasar definitivamente el edificio. Mientras la institución municipal prosigue con su tradicional insensibilidad, desde Madrid parecen abrirse ciertas esperanzas en 1995. “La estación va a ser restaurada, se va a redactar previamente el correspondiente proyecto que contempla también la rehabilitación de la locomotora”.

Desde esa fecha, se suceden los proyectos para reconvertir la antigua estación y devolverla a la vida pública de la ciudad. en 1995 se anuncia la construcción de 442 nuevas viviendas, aunque finalmente no se rehabilita. Cuatro años después, el Ministerio de Educación y Cultura asegura que va a dar 200 millones de pesetas para la restauración de la estación. En 2003, la empresa madrileña Aranguren & Gallegos SL gana el concurso del proyecto de rehabilitación que propone su conversión en biblioteca, aunque las obras no concluyen por desacuerdos entre ayuntamiento y la empresa adjudicataria. Por fin, este año, se consigue la rehabilitación de la mano del arquitecto Javier Arnaiz Seco; pero el debate sobre sus posibles usos sigue abierto. La Locomotora número 1 Ceuta, testigo de todo lo acontecido y que pervive al paso de los años, espera también su restauración.

(Fuentes. José Manuel Vidal Pérez, en “Los ferrocarriles en los Protectorados y Colonias españolas en Africa. Marruecos, Guinea Ecuatorial e Ifni. El cruce del Estrecho de Gibraltar”. Reportajes de Ricardo Lacasa en el Faro de Ceuta. Vía Libre”)

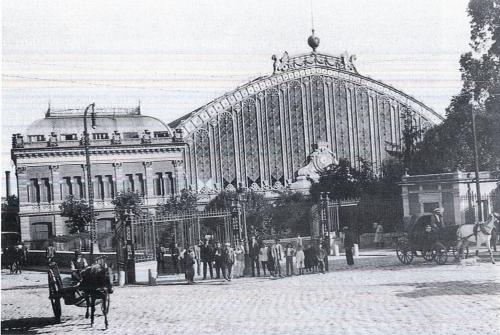

Estaciones singulares: Atocha

El hierro, como material arquitectónico, tiene tantos partidarios como obstinados detractores que temen por la muerte de la arquitectura a manos del frío producto industrial. La garantía estética del nuevo material, al margen de la de su capacidad resistente, trae consigo nuevas formas en la construcción, desconocidas en siglos anteriores y apropiada a las necesidades y tendencias del último tercio del XIX. Las formas a las que se adapta satisfacen antes a las necesidades del industrial y a los intereses del comerciante que a los sentimientos del artista, auunque no puede negarse que sus especiales cualidades le hacen instrumento propio para nuevas manifestaciones de la belleza. Las tres estaciones de Madrid culminan el proceso de aclimatación de esta nueva arquitectura en hierro que como mercados, viaductos, pasajes cubiertos, circos, frontones, etc. aparece en la capital desde los últimos años del reinado de Isabel II hasta bien entrada la Restauración alfonsina.

Las inversiones del marqués de Salamanca y la creación de la compañía MZA (Madrid-Zaragoza-Alicante, en 1858) permite la apertura de la línea que pone en comunicación la capital de España con la costa alicantina. El edificio de viajeros se ubica en el embarcadero, construido en 1851 para la línea Madrid-Aranjuez, conocida como ‘Camino de Hierro de Aranjuez’, y desde el que la reina Isabel II inaugura la salida del segundo tren peninsular (Barcelona-Mataró, 1848, es el primero). En la ‘Guía del viajero por los Ferro-Carriles de Madrid a Alicante y Valencia y viceversa’ (1858), se describe el emplazamiento con fuertes declives y barrancos y pendientes escarpadas que es necesario nivelar para conseguir la perspectiva adecuada y un acceso seguro. Este primitivo embarcadero consta de dos cuerpos unidos en forma de U, y con dos áreas, una para andén y otra que alberga las dos vías principales. Un incendio en 1864 obliga a cubrir los andenes con una estructura provisional que se mantiene hasta 1892, cuando entra en servicio la nueva estación de Mediodía, conocida también como Embarcadero o estación del Sur.

El proyecto definitivo de la estación lo realiza en 1888 el arquitecto vascofrancés Alberto de Palacio Elissague, que se ocupa del diseño y la decoración. El técnico nacido en Sara (Aquitania, Francia) es, entre otras obras, el autor del Palacio de Cristal del Retiro madrileño; resuelve la difícil cimentación del Banco de España para E. Adaro y Saiz de La Lastra; elabora el proyecto del monumento de Colón de Chicago; y realiza el Puente Trasbordador de Vizcaya, su obra culmen, el primer puente transbordador del mundo. Mientras, el ingeniero francés Henri de Saint-James se encarga de la gran nave de estructura de acero laminado que cubre vías y andenes, para lo que se basa en el sistema de Dion. Todavía visible, este es uno de los ejemplos más destacados de la arquitectura ingenieril del hierro derivada de la innovación técnica europea. Con un rico conjunto decorativo en su exterior, con los grifos y el globo terráqueo que corona la marquesina y la mezcla de distintos materiales –hierro, ladrillo, piedra y cerámica-, el conjunto está catalogado como Monumento entre los Bienes de Interés Cultural. Es una gran carena de 48,76 metros de altura y 152 metros de longitud, con un lucernario a lo largo de la cubierta que apoya sobre dos pabellones laterales.

«El hierro ha entrado como principal material de construcción en cuanto lo han pedido así los progresos industriales. Para recibir bajo grandes arcos las locomotoras, para cerrar el espacio de las estaciones de ferrocarriles, para erigir esos inmensos bazares llamados Exposiciones Universales, no hay como el hierro, que ofrece mucha resistencia con poca materia, y el cristal que os guarda de las inclemencias del aire y os envía en su diafanidad la necesaria luz». El político, historiador, periodista y escritor español, presidente del poder Ejecutivo de la Primera República (1873 y 1874). Emilio Castelar, se rinde de esta forma al magno proyecto de Alberto de Palacio, y reconoce el triunfo definitivo del hierro en el nuevo contexto tipológico de la arquitectura industrial. El hierro ayuda a compensar graves problemas de la ciudad de Madrid derivados de su especial topografía, con repercusión inmediata en su configuración urbanística.

Durante mucho tiempo el atrevimiento de las cubiertas de hierro se convierte en una cuestión de prestigio para las compañías que explotan las líneas, de forma que cada vez que se plantea una estación rivalizan y pretende alcanzar una mayor anchura en su nave única, sin apoyos intermedios, eliminando incluso las soluciones atirantadas, como en Delicias y Atocha, o bien duplicando la gran carena como se pretendió hacer en Norte. La de Delicias es menos ancha que la de Atocha, pero en cambio es más larga con sus 170 metros de longitud.

“De algún modo podría decirse que la estación de Atocha es una de las experiencias límite que se han hecho por el procedimiento de Dion, si bien con formas curvas. Los pocos más de cuarenta y ocho metros de luz y casi veintisiete de altura, más los ciento cincuenta y dos de largo que tiene la férrea cubierta apoyando en diez cerchas, sin tirante alguno, dan a su interior un carácter épico. Los siete mil cuatrocientos treinta y ocho metros cuadrados que cubría esta armadura, sin apoyos intermedios de ningún tipo, proporcionaron a Madrid un ámbito de magnitud desconocida hasta entonces. Si se compara con la obra de Dutert y Contamin, nuestra estación de Atocha resulta modesta a todas luces, pues la Galería de Máquinas de París de 1889, cobijaría holgadamente cinco estaciones como la nuestra”. De esta forma, resalta el arquitecto Pedro Navascués el uso arquitectónico del hierro en las estaciones de Madrid, quien asegura que Palacios dieña su proyecto para Atocha antes de que se celebre la exposición donde se presenta el gran proyecto de Dutert.

“La estación de Atocha debiera figurar entre las obras de mayor interés dentro de la arquitectura de las estaciones europeas. Si Atocha hubiera prolongado la gran carena, como le exigiera el gobierno, hubiera podido ser uno de los ejemplos notables de la arquitectura industrial del siglo XIX. Sin embargo, tanto por razones económicas como por imperativos técnicos y topográficos -la presencia de la primitiva estación, la pronta curva iniciada por el trazado de las vías-, no pudo dársele el desarrollo deseado resultando así menor que las estaciones de las capitales europeas, con excepción de la del Este de París, de solo ciento cuarenta y cinco metros de longitud. La Compañía M.Z.A. alegó además en favor de esta solución ‘corta’, sobre el desarrollo de las naves, la conveniencia de dejar fuera de ellas a la máquina ‘para no cegarlas de humo’, al tiempo que «ni siquiera de la aplicación de las más elementales reglas de la estética salen bien libradas las naves de extensión extraordinaria, pues, de conformarse con aquéllas, habría de concederse una elevación y una anchura desmesuradas», explica Navascués.

Se puede decir que su estructura es la de un casco de nave invertido que sirve, sobre todo, para lograr una amplitud interior considerable, más de 7.000 metros cuadrados diáfanos, sin apoyos intermedios. Un modelo que posteriormente se extiende en otras estaciones ferroviarias. Toda la construcción es bastante ecléctica, no solo en cuanto a los materiales, también en lo referente a los elementos ornamentales. Una obra de valor incalculable, lo que remodelaciones posteriores tienen en cuenta, algunas de ellas realizadas por grandes personalidades de la arquitectura. En 1968, se abre el túnel del enlace ferroviario Atocha-Chamartín, para lo que se construye un apeadero subterráneo con vocación metropolitana, paralelo a la marquesina histórica. Durante el largo proceso de planificación y construcción de los Enlaces Ferroviarios de Madrid (1931-1968), se plantean varios proyectos de reforma o sustitución de la estación monumental. Por fortuna, no se llevan a cabo.

A finales de los años 80, la creación del núcleo de Cercanías, y el inicio de los primeros proyectos de alta velocidad ferroviaria, refuerzan a Atocha como referencia en el transporte de viajero a nivel regional y nacional. Ante tal situación en 1984 se convoca un concurso de arquitectura para la ampliación y remodelación, del que resulta ganador el estudio de Rafael Moneo. La gran transformación también lleva la firma de Rafael Moneo, premio Pritzker 1996 y autor de obras emblemáticas como el Kursaal de San Sebastián, el Museo de Arte Romano de Mérida, además de remodelar de otros espacios de primer orden como es el Museo del Prado, por cierto vecino de la estación de Atocha. La intervención, finalizada en 1992, consiste en la construcción al sur de la marquesina histórica de una terminal para servicios de Larga Distancia, que convierte la marquesina histórica en un jardín tropical. Los servicios de Cercanías y Regionales se ubican en otra contigua a la anterior, en continuidad con el túnel de enlace con Chamartín. Los trabajos propician el aumento de la superficie de la estación, la desaparición de los talleres y almacenes y que el conjunto sea más monolítico e impermeable para la trama urbana.

Con la inauguración del AVE en 1992, la terminal madrileña, un fondo de saco, acoge a los trenes de alta velocidad y la mayoría de larga distancia. Moneo traslada la entrada principal al sur, amplía el espacio del viajero y llena de rojo los andenes y las cubiertas. Mantiene además las Cercanías, que es pasante gracias a los túneles que discurren paralelos a la Castellana (denominados popularmente como túneles de la Risa), y acoge los trenes de Cercanías, Media Distancia y los de larga distancia pasantes. La conexión con el metro y la red de autobuses la convierte además en un intercambiador.

Por tercera vez, el equipo de Moneo trabaja desde 2018 en la reforma de la terminal. En esta ocasión se pretende su ampliación para lo que se construye 18 metros debajo de la actual, que se prevé terminar en 2023, tras una “agenda de obras” amplia donde también se prevé un “bypass” para que la alta velocidad del noroeste pueda entrar a las nuevas vías. Cuando concluyan los trabajos, contará con tres zonas diferenciadas, las de la estación clásica, la dedicada actualmente a llegadas (ampliada en 2010) y esta nueva estación pasante que tendrá cuatro líneas y dos andenes y contará con luz natural al retirarse una de las 15 vías actuales.

Atocha también figura en la agenda negra española, ya que es una de los las estaciones afectadas por las bombas del terrorismo yihadista el 11 de marzo de 2004 que cuestan la vida a 191 personas, junto a las de El Pozo y Santa Eugenia. Las muestras de condolencia de los madrileños los días posteriores que encienden multitud de velas rojas en el vestíbulo, dan paso a un monumento homenaje a las víctimas del 11-M, que a comienzos del siglo XXI forma parte del escenario del complejo ferroviario de Atocha. “Una estación es muy importante para la vida de la ciudad. En ella coinciden los intereses de la arquitectura y su valor para dar uso a un edificio tan habitual y cotidiano. Es muy hermoso ver que un proyecto así hace olvidar la arquitectura y prevalecer la vida: Atocha es mucho Madrid”, recuerda Rafael Moneo.

(Fuentes. Pedro Navascués, en “Las estaciones y la arquitectura del hierro de Madrid”. Ministerio de Fomento, en “Estación de Atocha”. A. Cerra, en “La estación de Atocha de Madrid“. Ahora Arquitectura. “La Estación de Atocha, 160 años en evolución“. Mónica Martínez Segovia, en “La estación de Atocha. Historiade una segmenttación”)

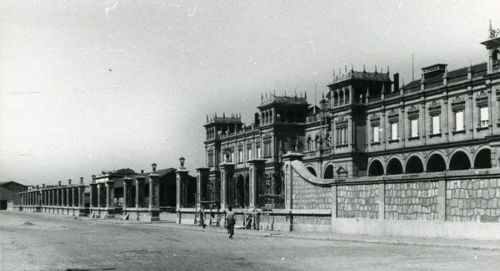

Estaciones singulares: Zamora

El ferrocarril llega a Zamora en 1864 con la inauguración de la línea Medina del Campo-Zamora, siete años después de ser planificada como la conexión natural entre Madrid y Galicia. Dos años antes se crea con ese objetivo la Compañía de los Ferrocarriles de Medina del Campo a Zamora y Orense a Vigo (MZOV), pero debe suspender la extensión de la red por dificultades económicas. El 28 de mayo de 1864 llega el primer tren a la ciudad, procedente de Medina del Campo. Después con el plan de1887 para suplir una carencia de comunicaciones de la ciudad de Vigo se incluyó una línea que desde esta última conduzca a Orense y Monforte, donde enlaza con la de Palencia a La Coruña; y se abandona la solución de Orense a Zamora.

La estación original de esta línea consta de tres cuerpos realizados en ladrillo con amplias ventanas y marquesina metálica de tres alturas, que se adaptan a los tres cuerpos del edificio de viajeros (muy similar a la que aún puede verse en la localidad de Toro). También se dota de un depósito de locomotoras con puente giratorio de once vías y con edificios de cobijo de locomotoras, ya que es base de reserva de tracción. La compañía dispone de gran cantidad de muelles de carga, talleres de locomotoras y vagones y una extensa playa de vías con una gran red de pequeñas rotondas de vagones para poder desplazarlos por vías transversales, cuyos restos se pueden ver en la explana lateral de la actual estación. El edificio sufre diversas reformas a lo largo de su existencia; la más importante, la eliminación del muro frontal semicircular. Este trabajo se efectúa con la llegada del Ferrocarril Palazuelo-Astorga (1896) que, tras un acuerdo con MZOV, decide compartir estación. Además de la supresión del muro, se realizan varios vanos en la pared paralela a la fachada, pues las vías que se dirigen de Palazuelo a Astorga, pasan por el exterior de la marquesina.

Tras la inauguración de la nueva estación (1958), comienza la demolición de la anterior. La marquesina se desmonta y se lleva a Valladolid, donde se utiliza como techo en una nave y se aprovechan sus cerchas para el Taller de Material Móvil de la estación vallisoletana de-La Esperanza, como recoge Pedro Pintado en su libro sobre ‘El ferrocarril Valladolid-Ariza’. La idea de construir una nueva estación data de 1927, según el proyecto del ingeniero Marcelino Enríquez. Las obras sufren varias interrupciones hasta culminar con la inauguración del edificio, cerca de la década de los 60, ya bajo la gestión de Renfe y con la línea Medina del Campo a La Coruña operativa en su totalidad desde el año anterior. En la provincia, la entrada en funcionamiento del tramo Zamora-Puebla de Sanabria conlleva la construcción de un total de 16 estaciones y apeaderos, que constituyen un interesantísimo patrimonio arquitectónico de gran nivel constructivo y compositivo en estaciones como Carbajales de Alba, Losacio-San Martín de Tábara, Sarracín de Aliste, La Torre de Aliste y Puebla de Sanabria.

A finales de los años sesenta se concentra en Zamora una importante actividad centrada en la reparación de vagones y coches de viajeros. Algunos edificios de la estación se muestran insuficientes y es preciso derribar el taller de material móvil y otros inmuebles que sirven como almacenes para construir un nuevo taller de vagones y coches de viajeros, de tal forma que se pone en marcha el nuevo taller de material remolcado. El antiguo taller de material remolcado se transforma en nave auxiliar para albergar la fase de pintura además de los vestuarios del personal.

El diseño del nuevo edificio se inspira en el Palacio de Monterrey (Salamanca) y sigue un estilo neoplateresco, con una gran pureza de líneas. El estilo neoplateresco resurge con auténtica fuerza a raíz del desastre de 1898 y se adopta como el estilo nacional, alejado de la tradicional imagen folklórica y pintoresca que ofrece España en las exposiciones universales. En 1900 para la Exposición Universal celebrada en la capital francesa, José Urioste y Vegada realiza el pabellón español y retoma el modelo inspirado en Monterrey y en la Universidad de Alcalá de Henares. El éxito de esta exposición contribuye a que se emplee este estilo con gran profusión. En el primer tercio del siglo XX el neoplateresco se afianza como el estilo castellano por excelencia; no resulta extraño que por la proximidad de Salamanca se realice la estación de Zamora en este estilo historicista. El parón durante la Guerra Civil y la lentitud de las obras marcan su carácter tardío.

La fachada de 88 metros de larga está compuesta por un cuerpo central y dos laterales. El cuerpo central se remata en su parte alta por un pequeño frontón triangular con pináculos, que aloja el reloj y está flanqueado por los escudos de España y de la Ciudad de Zamora, y en la parte central, bajo el reloj, domina el escudo de Obras Públicas. Tras la gestión de esta infraestructuras está la IV Jefatura de Estudios y Construcción de Ferrocarriles, organismo dependiente de la Dirección General de Ferrocarriles, Tranvías y Transportes por Carretera del Ministerio de Obras Públicas. La fachada posee además una singular ornamentación, de la que se destacan los medallones tallados en cada uno de los tímpanos de las arcadas. Es sin duda una de las estaciones más bonitas de España. La fachada (con un curioso detalle de una caricatura de los Reyes Católicos) es toda una joya de arquitectura de inspiración renacentista, cuyas arcadas y antepechos calados recuerdan al estilo gótico tardío.

Los cuerpos laterales de la fachada se desarrollan en dos plantas, la principal formada por seis arcos de medio punto y la primera por idéntico número de ventanas. El cuerpo central se alza sobre tres arcos formando un pórtico que en la planta primera conforma una terraza, marcando la entrada al edificio. En la planta principal la fachada se retrasa, articulándose a partir de siete ventanas de medio punto coronadas por un piñón que aloja los citados escudos de España, Zamora y el de Obras Públicas, sobre los cuales se aloja un reloj rematado por un tímpano. Una sencilla balaustrada interrumpida por pináculos recorre el coronamiento de todo el conjunto. Proyectado conjuntamente por el ingeniero Antonio Salazar Martínez (estructura y distribución interior) y el arquitecto Enrique Crespo Álvarez (proyecta únicamente las fachadas), se concibe como un gran edificio para dar cabida a la actividad propia de un intenso tráfico ferroviario, que se organiza a partir de un gran vestíbulo, oficinas, salas de espera, enfermería, consigna, comedor y cantina en la planta baja, y un hotel en la principal. Marcelino Enríquez Parrondo sustituye al primero para rematar los trabajos.

La fachada del edificio de viajeros y su prolongación hacia el Oeste se abre urbanísticamente a la ciudad en una gran explanada acotada por una cerca de fábrica y rejería de notable calidad y composición. Por su parte, el edificio de viajeros se muestra hacia los andenes en una fachada sobria, mientras que la marquesina de hormigón se coloca posteriormente. El edificio de viajeros está catalogado como Bien de Interés Cultural. “Si este conjunto de edificios se alza como un hito en el proceso histórico de la configuración arquitectónica y urbana de la ciudad, esta razón es más que suficiente para su necesaria inclusión íntegra en el catálogo de elementos protegidos del PGOU Más aún, se hace urgente poner en valor estas arquitecturas ferroviarias de la única forma realmente efectiva: cuando estos edificios adquieren una utilidad a disposición del conjunto de la sociedad“, concluyen afael Ángel García Lozano y José Manuel Rodríguez Vidal.

Aunque el proyecto prevé una marquesina de 32 metros de luz, finalmente se desecha debido al elevado coste del metal. El edificio pasa por cuatro etapas de construcción. En un principio se adjudica a la Sociedad Ibérica de Construcciones, que se veo obligada a paralizar las obras debido al estallido de la Guerra Civil. Posteriormente, se continúan los trabajos a cargo de la Empresa Vías y Construcciones, que ejecuta en aquel momento el tramo de Zamora a Puebla de Sanabria. En la construcción trabaja también la firma de Rodolfo Lamas, para seguidamente hacerse cargo de su conclusión la Empresa Emilio Suárez, S.A. de Orense, cuyo arquitecto contratista de obras es Antonio Alés. Inmediatamente a la entrega, entran todas las instalaciones en funcionamiento, por lo que en momento alguno se celebra un acto de inauguración oficial de la estación, tal como sucede con el primitivo edificio.

Aunque con el paso de los años los servicios ferroviarios disminuyen paulatinamente, en una segunda etapa que coincide con la inauguración de la esperada línea a Galicia, se dota a Zamora con modernas e importantes instalaciones. Construida en un enclave ferroviario tan importante, necesita amplias y completas instalaciones, como haces de vías de longitud suficiente, talleres y otros servicios. La línea de la Ruta de la Plata genera un tráfico importante de viajeros y mercancías y la conclusión de la línea de Orense hace prever un incremento notable del tráfico ferroviario. Durante muchos años la empresa Saltos del Duero (Iberduero después y ahora Iberdrola) tiene un apartadero propio a continuación del embarcadero de ganado de la playa de vías. Antes de construirse la estación, Saltos del Duero ya dispone de un apartadero con su muelle, aproximadamente en la última ubicación del silo de cementos. Desde este muelle se distribuye principalmente el cemento y materiales para la construcción de los saltos hidroeléctricos.

Desde sus inicios, la estación sufre profundos cambios en cuanto a su distribución, instalaciones y dotaciones, En 2012, dan comienzo las obras de remodelación para su adaptación ante la futura llegada de la línea de Alta Velocidad. Las obras suponen el desmantelamiento de vías e instalaciones; dejan para el servicio ferroviario únicamente una vía provisional de paso con otra de estacionamiento. El tráfico de largo recorrido se centra principalmente en las conexiones con Madrid, Galicia y el Levante (solo los viernes en sentido descendente y domingo en sentido ascendente) exclusivamente con trenes Alvia. Los trenes de Media Distancia que alcanzan Puebla de Sanabria y Valladolid vía Medina del Campo, son los únicos con parada en la estación, con una frecuencia diaria. No existe ninguna conexión directa con el resto de capitales de Castilla y León (salvo Segovia, para la cual deben usarse trenes Alvia).

(Fuentes. Rafael Ángel García Lozano y José Manuel Rodríguez Vidal, en “Proyecto de Patrimonio Industrial. El patrimonio ferroviario en Zamora”. Asociación Ferroviaria Zamorana. Natividad González Gómez, en “Línea de ferrocarril Zamora-La Coruña. Las estaciones del tramo Zamorra-Puebla de Sanabria. Recuperación de un patrimonio común”. Dirección de Patrimonio y Urbanismo, Dirección Ejecutiva de Estaciones de Viajeros y la Fundación de los Ferrocarriles Españoles).

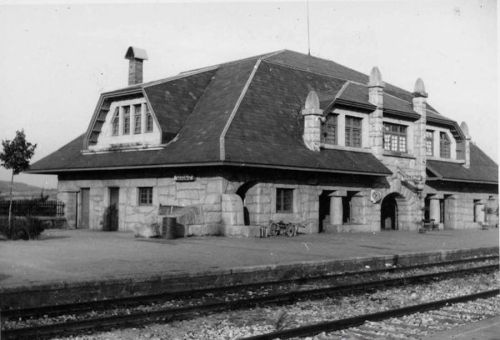

Estaciones singulares: Puebla de Sanabria

Las estaciones de la línea Zamora-Coruña constituyen un auténtico catálogo de la arquitectura industrial de mitad del siglo XX. No solo destacan las grandes edificaciones de las ciudades, sino que también llaman la atención las pequeñas construcciones de pueblos y villas. El proyecto de la mayor parte de ellas se debe al ingeniero José Luis Tovar Bisbal que para su cimentación se inspira en la arquitectura de las comarcas donde se asientan, de tal forma que, dentro de su propia personalidad, cada una se integra perfectamente en el paisaje que la rodea. Destaca igualmente el uso exclusivo de materiales autóctonos y la calidad del trabajo de cantería.

La idea de unir Madrid con Vigo por el camino más corto posible, es decir, desde Medina del Campo, se presenta con fuerza en la segunda mitad del siglo XIX, para lo que se crea (1862) la Compañía de los Ferrocarriles de Medina del Campo a Zamora y Vigo (MZOV). Dos años después se redacta un proyecto para poder llevar a cabo la construcción de la línea, pero se descarta casi de inmediato ante las enormes dificultades para llevarla a buen puerto, que superan a las encontradas en el tramo de Pajares del ferrocarril asturiano. Se retoma el proyecto en 1912, pero el concurso para las obras queda desierto. El 7 de febrero de 1926, bajo la dictadura de Primo de Rivera, el Estado decide asumir su construcción. Para llevar a cabo los trabajos se dividen las obras en cuatro tramos: Zamora-Puebla de Sanabria, Puebla de Sanabria-Orense, Orense-Santiago de Compostela y Santiago- La Coruña. Con la llegada de la Segunda República y la posterior Guerra Civil se suspenden los trabajos. El proyecto inicial tiene un plazo máximo de 5 años, pero se concluye casi 5 lustros después. En la construcción intervienen varios ingenieros: Eugenio de la Sal Crespo, José Luis Tovar Bisbal, Darío Somoza Fuxá y Marcelino Enríquez Parrondo. El trayecto Zamora a Puebla de Sanabria se termina el 24 de septiembre de 1953, con 106,9 kilómetros de vía, aunque se entrega a Renfe unos meses antes (8 de abril). La compañía confía en sus máquinas diesel para realizar los trayectos, pero la falta de material le obliga a recurrir a las vetustas locomotoras de tracción vapor, aunque fuelizadas.

El régimen de Franco presenta el final de la obra por todo lo alto, ya que se pone fin a un ansiado proyecto, que se culmina en un momento delicado para las autoridades españoles, en plena autarquía y aislamiento desde el final de la Guerra Civil. España acaba de firmar los acuerdos ejecutivos con Estados Unidos por los que se instalan en territorio español cuatro bases militares estadounidenses a cambio de ayuda económica y militar. Para el régimen franquista suponen, junto con el concordato con la Iglesia católica firmado un mes antes, la integración definitiva en el bloque occidental tras la exclusión por su vinculación con las potencias del Eje en la Segunda Guerra Mundial.

El jefe del Estado inaugura el tramo desde Zamora a Puebla de Sanabria, donde le preparan un gran recibimiento autoridades y vecinos de la comarca. En el andén esperan, además de los dirigentes locales; el capitán general de la Séptima Región; el arzobispo de Astorga revestido de pontifical; el obispo de Zamora; el director general de Renfe, José María García Lomas; el ingeniero Antonio Salazar, que termina el viaducto del Esla; el ministro de Obras Públicas; el conde de Vallellano; el director de Correos y Telecomunicaciones; y otros ingenieros y autoridades. Franco pasa revista a una centuria del Frente de Juventudes mientras la banda de música de La Bañeza interpreta el himno nacional, tal y como relata al día siguiente el diario ABC. Después el obispo de Astorga, acompañado por el párroco de Puebla de Sanabria, bendice en un breve acto el edificio de viajeros y la línea férrea. Un grupo de chicas vestidas con trajes regionales interpreta canciones de la tierra. A continuación, suben al tren inaugural, que conduce Juan del Arco, jefe del servicio de Alta Inspección de Renfe, y que está integrado por un coche salón y cinco vehículos más.

La llegada a Puebla es especialmente sinuosa en la medida en que desde Linarejos-Pedroso es necesario superar los 15 arcos del viaducto del río Truchas de 290,10 metros de longitud y los túneles de Robledo (268,50 metros de longitud), Ungilde (247 metros de longitud) y Puebla (208,10 metros de longitud). Situada en el punto kilométrico 106,871 de la línea a Zamora, y a una cota de altitud de 951,863 metros sobre el nivel del mar, la estación de Puebla de Sanabria (código 31200). es final de Bloqueo por Liberación Automática en Vía Única (BLAU), es el sistema de bloqueo entre Medina del Campo y Zamora, y Zamora y Puebla de Sanabria, y principio Bloqueo Automático en Vía Única (BAU), el sistema implantado hasta Orense. El enclavamiento original es de tipo eléctrico-manual de petición y concesión de vía, de la marca Ericsson. Este enclavamiento se monta de forma experimental y da un servicio excelente hasta su retirada. La estación cuenta con cinco vías de estacionamiento, la de paso directo y cuatro de apartadero del lado Zamora: comunican dos de ellas con el puente giratorio, y otras tres de apartadero del lado Orense, una de ellas con acceso también al puente. La playa de vías, que está dispuesta en curva progresiva del lado Orense, tiene entre la aguja 1 y la aguja 2 una longitud total de 867 metros.

Sin duda la estación de Puebla (junto con las de Abejera Pedroso y Robledo), es la más espectacular de la línea, si exceptuamos la de la capital zamorana, que trataremos en otro capítulo de esta serie . Construidas en mampostería de sillarejo de grandes dimensiones sin desbastar, ofrecen al exterior un aspecto tosco que pronuncia su rusticidad. Aunque no es demasiado grande, dentro de su sencillez representa una de las estaciones de ferrocarril más bellas y singulares de España. Está sólidamente construida al igual que la mayor parte de los edificios de viajeros de la línea, en piedra sillar y rematada en pronunciadas cubiertas de pizarra. Su aspecto elegante y señorial complementa a este precioso inmueble, construido según el estilo popular de la zona sanabresa. Dispone de dos andenes de viajeros, un edificio accesorio para los servicios públicos, un muelle cubierto y otro descubierto con báscula, grúa dinámica y gálibo del lado Orense, y un muelle de ganado con grúa dinámica del lado Zamora. Conserva el depósito de agua, que está ubicado frente a la estación, y todas sus aguadas.

El edificio de viajeros está inspirado en la estación de Cercedilla-Puerto de Navacerrada, puesta en funcionamiento en 1888. Se compone de un sencillo hall de entrada, sala de espera, espacio para venta de billetes y baños públicos. Desde su construcción cuenta con agua caliente, suministro eléctrico y calefacción a carbón. Solo tiene dos pisos, con una cubierta amansardada que adquiere total protagonismo. Las chimeneas se sitúan en las paredes exteriores de las fachadas laterales, que marcan su perfil en la planta y que cuenta con un programa variado de vanos: rectangulares, arcos de medio punto, arcos rampantes-cuyo salmer descansa sobre un pilar monolítico, ventanales poligonales, pilares ciclópeos que sostienen dinteles de gran envergadura, parteluces que dividen los vanos en caprichosas composiciones. Rematan algunos vanos en unos toscos pináculos, alejados de aquellos tan frágiles que coronan las cresterías de la capital zamorana. “Sin duda tenemos en esta zona noroccidental de la provincia una arquitectura peculiar, no solo en lo que se refiere a la arquitectura rural. Poseemos una arquitectura industrial que está en peligro, olvidada, que solo sirve de cantera para algunos desaprensivos y que el paso del tiempo se está encargando de convertir en ruina irrecuperable”, advierte la profesora salmantina Natividad González, que recuerda el estado de abandono de algunos de los edificios de viajeros de esta línea.

El ingeniero José Luis Tovar Bisbal, que realiza los proyectos de todas las estaciones de la línea zamorana, es el autor del viaducto del Miño en Orense, que también se ocupa de la construcción de la estación de tren Orense-Empalme. El viaducto tiene una longitud de 415 metros y cuenta con tres inmensos arcos parabólicos de 46 metros de altura que le transmiten cierta ligereza. Aunque los primeros diseños son de un puente metálico, la obra final se construye íntegramente en hormigón, una de las primeras construcciones de esta envergadura que emplean este material. Este ingeniero de Caminos es responsable de una larga lista de obras ferroviarias.

Por su ubicación tan próxima al espectacular entorno del Parque Natural y otros muchos encantos naturales y rurales, figura en la Guía de Estaciones Verdes de Adif, que tiene como objetivo potenciar aquellas estaciones vinculadas geográficamente con espacios naturales protegidos y fomentar que se constituyan en ejemplos de sostenibilidad ambiental y centros de comunicación de las actividades en esta materia. La llegada de la Alta Velocidad a esta comarca, deja de lado a Puebla. La nueva estación se sitúa en el término municipal de Palacios de Sanabria, en la pequeña localidad de Otero de Sanabria. Su ubicación se ha elegido para dar servicio no solo a toda la comarca sanabresa y su importante Parque Natural sino también al norte de Portugal (Bragança y Trás-Os-Montes). Se ubica en el punto kilométrico 334,000 de la línea de Alta Velocidad Madrid-Galicia.

“Puebla de Sanabria es un foco de atracción turística ya no solo en verano, favorecido por la presencia de su famoso lago y de los campeonatos de regatas que se celebran en él. Durante la mayor parte del año en Sanabria se desarrollan numerosas actividades que potencian sus recursos naturales e históricos.¿ Por qué no hacerlo por medio del tren?”, se pregunta la profesora salmantina. “Por todos son conocidos los ejemplos puntuales de recuperación de líneas abandonadas con los programas de Vías Verdes, la transformación de antiguas estaciones en museos del ferrocarril, centros de interpretación de la naturaleza, albergues, bibliotecas, etc. Son resultado de una creciente inquietud en todos nosotros. Son soluciones que se han tomado ante una nueva demanda: la de satisfacer nuestros momentos de ocio alejándonos del tradicional turismo de sol y playa”, sostiene González. Aunque hay muchos detractores de las vías verdes en el mundo ferroviario, otros creen que es una forma de conservar el legado patrimonial.

(Fuentes Natividad González Gómez, en “Línea de ferrocarril Zamora-La Coruña. Las estaciones del tramo Zamora-Puebla de sanabria. Recuperación de un patrimonio común”. Gonzalo Garcival, en “Estaciones de ferrocarril españolas”. Asociación Ferroviaria Zamorana)

Estaciones singulares

Las estaciones de tren constituyen el gran acontecimiento del siglo XIX y principios del XX, como lo son ahora los aeropuertos, y un bocado exquisito para los ingenieros y arquitectos mejor cotizados. No son solo objeto de paso o estacionamiento de trenes, sino que representan el sentir de una sociedad. Monumentales, eclécticas, funcionales, esbeltas, presuntuosas, hieráticas, extravagantes, sacras componen uno de los patrimonios más importantes de nuestra herencia arquitectónica y principal capital inmobiliario civil de nuestro acervo. Al observar el devenir histórico de los principales edificios de viajeros observamos que son un representativo de la evolución de los distintos lenguajes arquitectónicos, desde el clasicismo y eclecticismo hasta el regionalismo, y el desarrollo de las nuevas tecnologías en la arquitectura del hierro, desde la cercha triangulada tipo Polonceau a las grandes armaduras de arcos articulados.

Comienzo aquí una nueva serie (estaciones singulares) que solo pretende mostrar la riqueza de nuestro patrimonio monumental, aunque en muchos casos solo quede constancia de su presencia en el imaginario popular, afectado por la fiebre especulativa y la incuria de quienes debían haber velado por su conservación, estudio y difusión. Este trabajo no se realiza con ánimo de revancha, ni tan siquiera de denuncia, pero tampoco pretende ser cómplice de la destrucción o incautación de un bien cultural que podría haber engrosado el acervo ciudadano español. Incomprensiblemente durante años prima en nuestro país un afán por desprenderse de cuanto edificio (y material) recuerde nuestra historia, casi con desprecio y sin ningún incomodo por privar a la ciudadanía de su disfrute y a los investigadores de avanzar en el conocimiento de las culturas del mundo ferroviario.

Son muchos los ejemplos ilustrativos en este campo de la destrucción inmobiliaria, donde las felonías son frecuentes gracias a la negligencia de quienes debían haber velado para evitarlas, incluso de vulneración de la legislación vigente (de todas las anteriores también), que no impiden los atentados y la negligencia de las administraciones públicas en esta materia. Ciertamente que estas vetustas instalaciones ocupan espacios significativos muy apetecidos en el centro de nuestras ciudades y cuya ocupación inmediata ocupa a políticos de todos los signos, como si nos estorbara el pasado. Ni tan siquiera se frenan las ansias especulativas ante las declaraciones reconocidas de bienes de interés cultural con las que se intenta proteger el legado de nuestros antepasados.

Desaparecidas las primeras estaciones de España (la de Barcelona de 1848 y la del Madrid de 1851, actual jardín de Atocha) queda aún en pie la tercera, la valenciana de Grao (1852), aunque también agoniza y se ve cubierta casi por completo por basura, humedad y silencio. En su día, luce un aspecto sobrio pero elegante, discreto pero funcional. Con la llegada de los 90 empiezaó su declive, aunque en 2003 se incluye en el Plan Nacional de Patrimonio Industrial del Ministerio de Cultura y se salva de la piqueta. Desde entonces poco se hace por su conservación, salvo un ligero lavado de cara de la fachada. ¿Hasta cuándo podrá resistir? ¿Qué van a decir los valencianos cuando se caiga? (Para quien no lo conozca, la imagen que ilustra este texto muestra la situación actual de Grao).

El ejemplo no pretende sacar los colores a nadie (¿o sí), ni tan siquiera reprender a las autoridades, pero es evidente que no se puede contemplar por más tiempo un espectáculo semejante. Lo vemos en Valencia, pero en situaciones similares se encuentran edificios singulares de León (Feve), Almería (casi abandonada), Barcelona (en peligro de desafección la estación de Francia), Donosti (la Alta Velocidad se ‘comerá’ la terminal del Norte), Zaragoza (eliminación de Delicias por el AVE), Burgos (situación idéntica). Por no hablar de los cientos de pequeños inmuebles n manos de Adif en líneas que no ven pasar un tren desde hace décadas y que se caen (literalmente) o se mueren de asco llenas de inmundicias y con sus accesos tapados con ladrillo o en ruinas. Y las decenas de viejas terminales convertidas en centros comerciales (Plaza de Armas sevillana, Ceuta y Príncipe Pío madrileña, por ejemplo), cuyo destino festejamos porque, al menos, las salva del abandono y la piqueta.

El concepto de “patrimonio” tiene una fuerte relación con la herencia, en el sentido en que se origina en el pasado y a la vez se proyecta hacia el futuro (lo transformamos dándole nuevos significados y usos), recuerda en uno de sus documentos la Fundación de Ferrocarriles Españoles (FFE) . El “patrimonio” es huella de la historia, está ligado al quehacer cultural del hombre; a todo lo que hace y crea para transformar el medio en el que vive. En este sentido, se puede afirmar que el patrimonio actúa como nexo entre generaciones, y vincula el pasado, con el presente y el futuro; es, en definitiva, un concepto asociado al paso del tiempo y a la historia, concluye la FFE.

Las estaciones de ferrocarril son, junto con el edificio de oficinas, la gran aportación tipológica a la arquitectura del siglo XIX, sostienen los arquitectos Pruneda y Barrón de Arangoiti en uno de sus clásicos estudios. Es una época que pide más mercados, fábricas, almacenes, muelles, estaciones de ferrocarril, etc., que arcos de triunfo y templos erigidos a la Gloria. En estas nuevas construcciones se desarrolla la arquitectura del hierro y del acero. El afán de satisfacer necesidades nuevas lleva con frecuencia a adoptar líneas, formas y proporciones que antes de ese tiempo no se encuentran en el alfabeto arquitectónico (algo similar a las imposibles líneas frl Guggenheim de Bilbao).

En la historia de la arquitectura y de la ingeniería de los siglos XIX y XX, las estaciones de tren constituye un ejemplo relevante y significativo en respuesta a una época, la edad contemporánea, donde ideología, economía, industria y ciencia se rigen por unos parámetros del pensamiento mecánico y de una sociedad muy influenciada por la industrialización. La arquitectura de una estación puede ser considerada como uno de los modelos más representativos del arte de construcción de esta época determina-da. La racionalidad y funcionalidad de su distribución y programa así nos lo demuestran. Este modelo propone cuatro sistemas para disponer sus diferentes partes o pabellones según el principio básico de la ubicación de los servicios de entrada y salida de viajeros. Los especialistas en Arqutectura describen estos cuatro sistemas: serviciosde entrada y salida reunidos en un solo pabellón situado a la cabeza de la línea y en dirección normal a la vía; servicios de entrada y salida ubicados en dos pabellones distintos y paralelos, a un lado y otro de las vías; servicio de entrada situado en un edificio colocado a la cabeza y el servicio de salida en un pabellón lateral o viceversa; y servicios de entrada y salida reunidos en un mismo pabellón lateral. solución que se recomienda para las estaciones intermedias. Estos sistemas se emplean en la distribución de edificios de todas las estaciones españolas durante más de un siglo.

La primera línea de ferrocarril comercial, que une Liverpool y Manchester (1830) es una vía pública para el transporte de viajeros y cargas. Al principio o final de esa línea, aparece la primera estación de la historia: Liverpool Road Station, en Mánchester. “En realidad, la estación es muy modesta: una construcción con cinco vanos y dos pisos, una entrada tripartita y, sobre ella, ventanas también tripartitas», describe el teórico de la arquitectura Nikolaus Pevsner. No hay ningún precedente funcional para la primera estación; cada solución debe inventarse. La estación es una parte esencial del nuevo sistema de transporte; refleja el impacto de la tecnología y del movimiento de las masas.)

La inflluencia inglesa en el ferocarril español parece evidente, al menos para los primeros años, pero acaba dendiendo más del modelo que defieden los franceses para el desarrollo y expansión del nuevo transporte. En esa época, coexisten tres sistemas distintos para la construcción del ferrocarri: el inglés, donde el protagonismo cae dellado de la iniciativa privada; el belga, donde es el Estado quen ocupa el papel garante; y el francés, un sistema mixto, a caballo entre los dos anteriores. A partir de los años cincuenta del siglo XIX, España adopta el modelo francés.

Aunque sea de forma breve, conviene adentrase en los modelos que España sigue a la hora de construir sus estaciones, que por lo descrito a continuación veréis que no se corresponde con ningún plan determinado. El denominador común es el carácter experimental. Inicialmente, casi todas ellas intentan incorporar a sus fachadas un carácter marcadamente clásico, con órdenes dóricos y toscanos. Este periodo se relaciona con el de los pioneros funcionales de la clasificación de Meeks, y como ejemplo más característico la primera estación de Atocha, el embarcadero. La presencia de ingenieros ingleses y de material constructivo de procedencia inglesa da cierta unidad a esta arquitectura por encima de las diferencias tipológicas.

Frente a este influjo inglés inicial se observa a continuación (1868-1902) una presencia francesa creciente, en la que también aparecen nombres de arquitectos e ingenieros españoles. Es el período en el que sobre nuestras estaciones aparecen mansardas empizarradas y las armaduras de hierro se hacen cada vez más atrevidas, con material importado de Bélgica y Francia. El ejemplo más palmario lo tenemos con la de Madrid-Atocha, que procede de la casa belga Société Anonyme de Construction et des Ateliers de Willebroeck (Bruselas), así como belga es el ingeniero Leon Beau, que viene a Madrid a dirigir su montaje. Las tres estaciones más importantes de Madrid (Atocha, Delicias y Norte) pertenecen a este período.

Durante una tercera etapa (1902-1936) las estaciones quedan en manos de profesionales del país. Las nuevas edificaciones, con la experiencia acumulada, plantean cuestiones muy diversas, desde la adopción de unos peculiares lenguajes más o menos regionalistas, hasta el ambicioso proyecto colosal que contrasta con la necesidad de pequeñas estaciones rurales. Es el momento de nombres claves en la historia de la arquitectura del siglo XX, como los de Demetrio Ribes, Pedro Muguruza o Secundino Zuazo, Manuel María Smith y Severino Achúcarro, entre otros.

No se trata tan solo del edificio, sino de contemplar a la vez unas instalaciones que actúan de barrera y se oponen al crecimiento de la ciudad. Paradójicamente, la estación supone un foco de atracción y revitalización urbana hacia la vieja ciudad, pero al tiempo limita el crecimiento de esta que asume el papel de nuevo cinturón que empieza a encerrar a las ciudades, justamente cuando el anhelo de la segunda mitad del siglo XIX es derribar las viejas murallas que la constriñen e impide su desarrollo urbano, conceptos que abordan en su obra Pedro Navascués Palacio e Inmaculada Aguilar. En definitiva, el ferrocarril se relaciona con la ciudad de forma casi tangente a los núcleos urbanos ya consolidados. Es habitual encontrar estaciones de ferrocarril en lo que son los límites de las ciudades, que durante el siglo XX, fruto del crecimiento de estas, pasan a convertirse en zonas céntricas de las propias urbes. Junto a las estaciones es frecuente encontrar otro tipo de edificios, que por su tamaño y funcionamiento tampoco es posible hacerles un hueco dentro de la ciudad, como son plazas de toros, cuarteles, mataderos y cárceles.

Existen diferentes tipologías de estación en función de su situación con respecto a la ciudad. Puede tratarse de una estación central que puede tener configuración terminal o pasante, puede ubicarse en el borde de la ciudad o en las afueras. Existen casos en los que la estación está duplicada y otros en los que varias poblaciones comparten una misma estación. Y la estación se convierte muy pronto en un polo de atracción urbana de primera magnitud dentro de la ciudad tradicional. Al margen de su potencial económico y de su capacidad industrial, incluso en ciudades que esta es mínima o nula, el edificio de viajeros genera cuando menos un camino, calle, ronda o carretera de la estación, una plaza de la estación, un paseo de la estación, un puente de la estación, etc., de tal modo que al final del siglo XIX los callejeros urbanos de nuestras principales ciudades registran una serie de nuevos topónimos que hacen referencia a este edificio que acelera la comunicación de aquel núcleo urbano con el exterior.

Pronto las estaciones se convirrten en hitos para las ciudades, en uno de esos «puntos estratégicos de una ciudad a los que puede ingresar un observador y constituyen los focos intensivos de los que parte o a los que seencamina», a los que se refiere Kevin Lynch en su obra “La imagen de la ciudad”, y que él denomina «nodos» o «núcleos». En muchos casos, estos hitos toman tal importancia que son un punto fundamental en el crecimiento de los ensanches. Se crean calles desde el fondo de los bulevares hacia el centro, de manera que las fachadas principales de la estación cierran la perspectiva de los accesos. Y es también punto de atracción de especulación urbana y de los comercios. De ahí la importancia y la cantidad de intereses creados que puede tener el emplazamiento de la estación.

A tenor de lo aquí expuesto, resulta más que evidente que los viejos edificios de viajeros no son meras construcciones carantes de vida y personalidad. Más al contrario, su historia forma parte intrínseca e indisoluble del relato de la ciudad a la que sirve durante generaciones. Estos inmuebles integran el patrimonio industrial ferroviario en tanto en cuanto forman parte del proceso industrial del transporte, pero a la vez, si es de una arquitectura meritoria, puede ser parte del patrimonio artístico. Y si además se tiene en cuenta su historia, como parte del legado heredado de nuestros antepasados, dejarlas morir no solo es un acto estéril e infundado, sino un atropello a nuestra herencia ciudadana.

(Fuentes, Pedro Navascués Palacio e Inmaculada Aguilar, en “Introducción a la Arquitectura de las Estaciones en España”. A. Villar, en “La arquitectura del hierro en España durante el siglo XIX. Ministerio de Obras Públicas y Urbanismo. Renfe. Colegio Oficial de Arquitectos de Madrid, en “Las estaciones ferroviarias en Madrid”. Borja Aróstegi Chapa, en “La transformación de las grandes estaciones europeas con la llegada de la Alta Velocidad. El caso de Atocha” )

Luces para la antigua estación de Ceuta

Las obras de rehabilitación de la antigua estación de Ceuta devuelven la infraestructura al primer plano de la actualidad, con motivo de las Jornadas de Arquitectura que centra su objetivo en el análisis del futuro de la vieja terminal ferroviaria situada en la barriada del mismo nombre. Una obra con más de una década de problemas y obstáculos que encara ahora su recta final. Solo resta instalar la estructura metálica que, a modo de hangar, dará cobijo a la vieja locomotora que recuerda una infraestructura clave durante décadas para la distribución y el transporte de viajeros desde la ciudad autónoma hasta Tetuán, que hasta 1956 eran una misma provincia, hasta la independencia del país.

El arquitecto municipal y director de la obra, Javier Arnaiz Seco, se encargó de guiar a una veintena de personas que se interesaron por conocer el devenir de las obras de rehabilitación, y remodelación, de este espacio. Entre ellos el consejero de Cultura, Carlos Rontomé y el director del Instituto de Estudios Ceutíes (IEC) y de la Biblioteca Pública del Estado, José Antonio Alarcón. “La estación tenía una función de traslado de viajeros en ferrocarril que unía esta estación con la de Tetuán. Era un edificio eminentemente militar, aunque había civiles”, explicaba el técnico.

Los operarios trabajan a destajo para terminar, lo antes posible, la restauración de la que fue una pieza fundamental en el enclave urbanístico de la ciudad, y que dará más dinamismo a la barriada. Arnaiz ha adelantado algunas de las claves de la nueva vida de este lugar: “En principio el proyecto era para hacer una biblioteca, pero como ya existe una, se pensó en varias funciones. Se ha pensado en traer aquí las oficinas de la Fundación Premio Convivencia, una sala de lectura para la barriada y un pequeño museo que explique todo el mecanismo ferroviario de la estación”.

El esqueleto de uno de los trenes de aquella época se puede ver en la parte trasera del edificio, donde estará el museo dedicado a exponer el desarrollodel ferrocarril en la ciudada autónoma. Desde aquí, los trenes salían en dirección a otros territorios del protectorado español en Marruecos. Una función que cumplía, explica Arnaiz, gracias a su cercanía con el puerto. “En Tetuán, por ejemplo, que es tres veces más grande, se construyó consumiendo terreno agrícola. En Ceuta no tenemos ese problema. Por eso es una estación pegada al mar. Es un primer relleno y está en primera línea de playa. El puerto fue haciendo más espacios, pero quedó encajonada entre los espacios portuarios y la carretera de Benítez a Benzú”, ha desgranado Arnaiz.

La antigua estación era de estilo árabe tetuaní, con cuatro torres a modo de alminares. Disponía de una amplia superficie de terrenos anexos que se extendían desde los Jardines de la Argentina hasta los actuales pabellones de la Junta de Obras del Puerto. Se construyó en dos años y contaba con almacenes de explotación y talleres de la línea, así como muelles destinados al embarque de vehículos, mercancías y ganado, con sus correspondientes rampas al efecto. En el interior, sus patios centrales, servían de intercomunicación entre las distintas dependencias y servicios, mientras que los andenes cubiertos en forma de galería de arcos árabes, imprimían un sello de originalidad al edificio.

Fue levantada entre 1916 y 1918 por el constructor y contratista José Mª. Escriña para la Compañía Española de Colonización, concesionaria de la construcción y explotación del Ferrocarril Ceuta-Tetuán. Todo el proyecto se encargó a una comisión formada por el ingeniero de caminos Rafael de la Escosura, el militar Miguel Manella y José Roda, que lo era de la primera división de ferrocarriles, encargándose luego el ingeniero Wilfredo Delclós de la construcción.

La hermana “coqueta”, como la ha calificado el arquitecto, de la estación de la ciudad marroquí, fue diseñada por el mismo ingeniero que ideó la de Tetuán. Desde la ciudad marroquí, la también arquitecta y profesora de la Escuela Nacional de Arquitectura de Tetuán, Saloua Ater, ha acudido junto a los curiosos. Fue la encargada de impartir otra conferencia dedicada a desvelar las claves de la terminal de Tetuán.

“La de Ceuta es más pequeña que la de Tetuán, aunque es casi la misma arquitectura. Lo que cambia con la de Tetuán es que tiene dos cuerpo a los dos lados, pero el cuerpo central es casi idéntico. Las dos estaciones tenían la misma arquitectura. Pero la de Tetuán era la mayor, porque al inicio del proyecto querían que sirviese de línea con Ceuta pero también con Chefchaouen, y en última instancia, que uniese Tetuán con Tánger y Fez. Al final no salió este proyecto”, ha explicado Ater.

Un siglo de la estación de Toledo

Toledo es una de las grandes joyas de este país. Abrazada por el río Tajo, ofrece entre sus murallas una espectacular muestra de la historia del arte español. La capital castellanomanchega ha sabido conservar su patrimonio cultural como muy pocas ciudades. Y, sin duda alguna, presume de albergar algunos de los tesoros más valiosos de nuestro patrimonio. A su larga lista de edificios centenarios, se une ahora la vieja estación, una de las grandes ‘catedrales’ del siglo XX, inaugurada en 1919.

Toledo tenía tren desde 1858, pero en los primeros años del siglo XX, la ciudad pedía a gritos un edificio acorde con sus ilustres visitantes, de forma que se vio en la necesidad de construir una nueva estación, pero no una más de las que se ejecutaban sino una «casi a medida». Se logró abrir “una nueva puerta a la ciudad, una puerta monumental”, como explica el historiador y escritor toledano Rafael del Cerro Malagón. Contaba incluso con un Salón de Honor para atender visitas oficiales. Una sala que se convirtió en capilla después de la Guerra Civil y en la que todavía hoy se oficia misa cada domingo por la mañana.

No hubo inauguración al uso, pero la casualidad hizo que aquel 24 de abril de 1919 los participantes en un congreso de medicina, que presidía Santiago Ramón y Cajal, decidieran regalarse un día de ocio en Toledo en medio de sus sesiones de trabajo. Y de esta forma estrenaron la nueva estación. Entre ellos estaba Marie Curie, que viajaba con su hija Irene.

De estilo neomudéjar, la estación de Toledo es ejemplo del rico legado patrimonial de la arquitectura ferroviaria española. El edificio comenzó a construirse el 4 de marzo de 1914 y entró en servicio en 1917, sustituyendo a uno anterior de 1858. Declarada BIC con la categoría de Monumento en 1991 e integrada en el Patrimonio Histórico Español, la estación ferroviaria de Toledo es obra del arquitecto Narciso Clavería, marqués de Manila, que redactó un proyecto cercano a los dos millones de pesetas para la Compañía de los Ferrocarriles de Madrid a Zaragoza y Alicante (MZA).

Su planta se desarrolla sobre una superficie de 12.600 metros cuadrados y sus elementos constructivos fueron el ladrillo, la piedra, el hierro y el cemento. El edificio fue reformado en el año 2005, con motivo de la puesta en servicio de la línea de alta velocidad Madrid-Toledo.

El francés M. Hourdillée asumió la construcción de este magnífico y espectacular edificio, que costó la friolera de un millón de pesetas de la época (hoy en día serían cerca de 500 millones de euros), donde se combinan artesonados, yeserías y zócalos del ceramista toledano Angel Pedraza; cerrajería, lámparas y apliques del maestro forjador Julio Pascual Martínez; el diseño de Narciso Clavería, que consigue aunar funcionalidad y estética; y la dirección y vigilancia de las obras del ingeniero de caminos y director adjunto de la compañía, Ramón Peironcely.

Representante de la tendencia historicista de la época, concibe una hermosa arquitectura neomudéjar, llena de matices tanto cromáticos como materiales, sin dejar de ser funcional y moderna. El edificio se compone de un pabellón central flanqueado por dos alas laterales de menor altura, en uno de cuyos extremos se levanta la torre del reloj, elemento arquitectónico reservado hasta entonces a iglesias y ayuntamientos, símbolo del auge y la importancia que estas edificaciones adquirieron dentro de las ciudades.

El conjunto se completa con otras edificaciones menores, como el muelle de la pescadería, en las que se prolongan los arcos de herradura polilobulados y entrecruzados, los frisos de ladrillo, las almenas escalonadas, las armaduras de carpintería, los alicatados y las celosías. Sin duda alguna es una de las estaciones más significativas del patrimonio ferroviario español, las grandes catedrales de los siglos XIX y XX.

Premio para una estación del metro de Granada

La estación de Alcázar Genil del metro de Granada ha recibido un premio de Bienal Española de Arquitectura y Urbanismo, que ha reconocido su funcionalidad en armonía con la creatividad de sus obras. La XIV Bienal Española de Arquitectura y Urbanismo, celebrada este año en la ciudad de Santander, ha premiado en el Panorama de Obras a la estación de Alcázar Genil del Metropolitano de Granada, de la que ha destacado la funcionalidad del espacio público en armonía con la creatividad en las obras.

La estación de Alcázar Genil pone en valor la ingeniería antigua que representa la alberca del siglo XIII, con la ingeniería contemporánea, ambas de una calidad incuestionable. El autor del proyecto, el arquitecto Antonio Jiménez Torrecillas, estableció una solución técnica que permitiera mantener los restos arqueológicos en el mismo espacio en el que fueron encontrados y a su vez se integraran con la funcionalidad de la estación en un diálogo de materiales, espacios, luz y tecnología, lo que logró modificando los elementos diseñados para adaptarlos al monumento.

Alcázar Genil integra, manteniendo su capacidad funcional, los restos arqueológicos hallados durante las obras de construcción del metropolitano. Esta antigua alberca, que se puede visitar en la misma estación, albergó una naumaquia, un espacio destinado a recrear batallas navales a escala casi real para la distracción de los Reyes almohades. Tras las obras del metropolitano, el técnico Jiménez Torrecillas consigue un espacio genuino donde cada detalle ha sido cuidado manteniendo un mismo discurso que hace de la estación un ejemplo de integración del patrimonio cultural del pasado islámico en una infraestructura de transportes dando respuesta a las necesidades de movilidad de la ciudad contemporánea.

La XIV Bienal Española de Arquitectura y Urbanismo pone el acento este año en el concepto de habitar como fundamento de la arquitectura y de la humanización de la ciudad y en esta idea ha destacado obras arquitectónicas como las de Alcázar Genil “por su calidad y cualidad de los espacios”. El metro ha cuidado durante la fase de diseño y ejecución de las obras la integración paisajística en el área metropolitana de Granada, así como el interés por la historia de esta ciudad milenaria, como en el caso del diseño arquitectónico de la estación de metro en Alcázar Genil.

Estos premios dedicados a reconocer las mejores obras nacionales e internacionales han destacado esta estación subterránea del metro de Granada diseñada por el fallecido Antonio Jiménez Torrecillas. El premio reconoce la labor de la Junta, la empresa constructora y el estudio de Jiménez Torrecillas para integrar los restos de un albercón almohade hallado durante las obras de construcción del túnel del metro en la citada estación de Alcázar Genil. La Junta ha explicado en un comunicado que en la entrega de los premios ha estado la viceconsejera de Fomento y Vivienda de la Junta, Nieves Masegosa, y el equipo técnico galardonado.

Inaugurado el 21 de septiembre de 2017, el metro de Granada consta de una única línea que atraviesa la capital y conecta con los municipios de Albolote, Maracena y Armilla. Con 16 kilómetros de longitud y 26 paradas, se trata de una de las líneas de mayor extensión del sur de España, contando con tramos tanto en superficie como subterráneos.​ Prestan servicio un total de 15 unidades de ferrocarril del modelo CAF Urbos III.
