El fabricante guipuzcoano de ferrocarriles CAF y el centro tecnológico IK4-Ikerlan desarrollan un novedoso sistema de carga inalámbrico para tranvías que no necesita ningún tipo de contacto eléctrico directo, como catenarias, cables o enchufes, para recargar las baterías de los trenes. Según informan ambas entidades, se trata de un cargador inductivo que transfiere la energía del emisor al receptor a través de un campo electromagnético entre ambos, método que ya es cada vez más habitual para vehículos eléctricos y teléfonos móviles inteligentes.

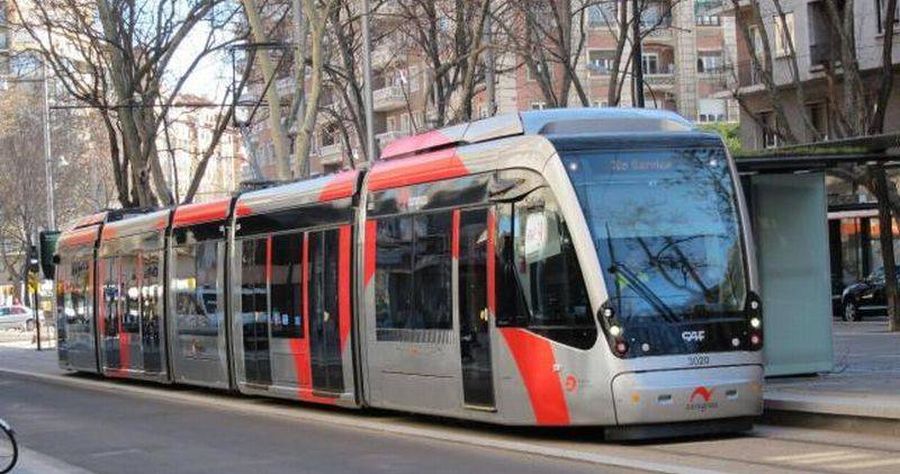

El nuevo dispositivo, cuyo desarrollo para el sector ferroviario ha durado tres años, ha sido testado mediante un prototipo diseñado para transferir 50 KW de potencia, aunque podría alcanzar los 100 KW, en un tranvía de CAF del modelo Urbos en una vía de pruebas de Zaragoza. El sistema consta de dos bobinas que se encargan de inducir el campo electromagnético que habilita la transferencia de energía, la primera de ellas conectada a la red eléctrica y enterrada bajo el suelo en lugares donde el tranvía hace paradas, y la segunda, dotada de un convertidor e instalada en la parte inferior del ferrocarril.

Gracias al nuevo desarrollo, cuando el tranvía se aproxima al lugar de la primera bobina, se produce un campo electromagnético y se transfiere la potencia para cargar sus baterías de manera automática, sin que el conductor tenga que realizar ninguna acción. El sistema permite así aprovechar pausas a lo largo del trayecto como la espera en un semáforo, las paradas de subida y bajada de pasajeros o los estacionamientos en las propias cocheras.

Entre las ventajas del cargador inductivo, destaca su comodidad y seguridad de uso, así como el menor impacto visual que tiene en núcleos urbanos respecto a los métodos usados hasta ahora, como la carga aérea convencional con pantógrafo o la captación de energía con el tercer carril. Tampoco necesita comunicación entre el equipo de tierra y el tren, ni de partes móviles que hagan la conexión eléctrica, lo que repercutirá en menores costes de adquisición y mantenimiento, y en la reducción del peso del tranvía.

CAF dispondrá por tanto de una alternativa mejor para transferir energía a su gama de tranvías equipados con sistemas de acumulación ‘Greentech’. Este es una ambiciosa iniciativa desarrollada por CAF Power & Automation destinada a ofrecer una gama de productos más eficientes y respetuosos con el entorno y el medio ambiente. Las principales ventajas de este sistema son la optimización del consumo de energía y la reducción del impacto visual del tranvía en el centro urbano, gracias a la eliminación de la catenaria. Dentro de esta línea de productos de CAF Power & Automation, se diferencian dos tecnologías, ambas aplicables a cualquier plataforma de vehículo articulado: ‘Greentech Evodrive’ y ‘Greentech Freedrive’.

‘Greentech Evodrive’ es un sistema embarcado que recupera la energía cinética liberada en la frenada, pudiendo utilizarla y mejorando la eficiencia energética del vehículo. Este sistema, basado en ultracapacidades, está diseñado especialmente para tranvías con un sistema de tracción convencional, cuya recuperación energética difícilmente puede ser retornada a la catenaria.

‘Greentech Freedrive’ es un sistema embarcado de acumulación energética que permite la circulación sin catenaria. Este sistema, basado en ultracapacidades y baterías de Ion Litio, incorpora las ventajas tecnológicas de Evodrive, siendo fácilmente integrado en sistemas ferroviarios, nuevos o existentes, con independencia de fabricante y la estructura ferroviaria. CAF cuenta con la capacidad de adaptarse a los diferentes escenarios de operación con tramos sin catenaria, mediante la combinación híbrida de supercondensadores y baterías Ion Litio. De este modo, se optimizan parámetros como las prestaciones, autonomía, coste y tipo de tráfico.
